Szczegóły Produktu:
|
| Marka: | Wyświetlacz LG | Rozmiar przekątny: | 8.4" |
|---|---|---|---|
| Rozstrzygnięcie: | 800 (RGB) × 600, SVGA 119 PPI | Jasność: | 600 cd/m² |
| Kąt widzenia: | 75/75/70/50 (typ) | Środowisko: | Temperatura przechowywania: -20 ~ 80 °C Temperatura pracy: -10 ~ 70 °C |
| Rozmiar panelu: | 8.4" | |||
|---|---|---|---|---|
| Właściwości pikseli: | Format pikseli | Konfiguracja pikseli | Wskaźnik rozmiarów pixelów (mm) | Odległość kropki (mm) |
| 800 ((RGB) × 600 [SVGA] | Wyróżnienie: | 0.213×0.213 [119PPI] | 0.071x0.213 | |
| Rozmiar mechaniczny: | Powierzchnia aktywna (mm) | Powierzchnia bezelu (mm) | Wymiar zarysu (mm) | Głębokość zarysu (mm) |
| 170.4 ((H) × 127.8 ((V) | 173.0(H) × 130.6(V) | 189.5 ((H) × 148.6 ((V) | 7.0/9.4 (typ./maks.) mm | |
| Wymagania: | Wskaźnik kształtu | Orientacja | Współczynnik widmowy | Styl kształtu |
| Płaski prostokąt | Rodzaj krajobrazu | 43 (H:V) | ||
| Montowanie: | Otwory do montażu bocznego (4-M2) na lewym, prawym ramie | |||
| Inne szczegóły: | Waga | Pokrycie panelu | Leczenie | |
| 320/330 g (typ/maks.) | - | Powierzchnia przeciwbłyskowa, twarda powłoka (3H) | ||
| Podstawowe informacje: | Światłość (cd/m2) | kąt widzenia (L/R/U/D) | Czas reakcji (ms) |
|---|---|---|---|
| 600 (typ.) | 75/75/70/50 (typ) | 7/18 (typ) ((Tr/Td) | |
| Najlepszy widok na | Tryb wyświetlania | Wskaźnik kontrastu | |
| Dwanaście | TN, zazwyczaj biały, nadający | 600: 1 (typowy) (przesyłający) | |
| Kolor wyświetlacza: | Temperatura koloru | Wyświetlanie kolorów | Biała współrzędna |
| 6485K | 262K/16.7M (6-bitowe / 6-bitowe + Hi-FRC) | X:0.313; Y:0.329 | |
| 1931 Kolorowa gama: | Wskaźnik NTSC | Obejście sRGB | Adobe RGB Coverage |
| 44% | 61% | 46% | |
| Obejście DCI-P3 | Zakres objętości Rec.2020 | Wskazania | |
| 45% | 33% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Biała odmiana: | 1.25/1.40 (typ./maks.) ((5 punktów) | ||
| Charakterystyka lampy: | Rodzaj | Pozycja | Ilość | Kształt | Życie (godzin) | Wymiana lamp |
|---|---|---|---|---|---|---|
| CCFL | Typ światła krawędzi (górne i dolne) | 2 sztuk | Wprost. | 30K ((Typowy.) | - | |
| CCFL Electrical: | Zasilanie napięciem | Obecna podaż | Władza | |||
| 380/390/480V (min./typ./maks.) | 3.0/7.0/8.0mA (min./typ./maks.) | 5.46/6.01W (typ./maks.) | ||||
| Częstotliwość działania | Napięcie odbicia | |||||
| 30/60/80KHz (min./typ./maks.) | 800/1050V (maks.) ((Ta=+25/0°C) | |||||
| Cechy interfejsu: | Pozycja | Kierowca podświetlenia | Rodzaj | |||
| - | - Nie, nie. | Złącze | ||||
| Szczegóły interfejsu: | Marka | Model | Górna wysokość | Wielkość szpilki | Ilość | Konfiguracja |
| JST | BHSR-02VS-2 | 30,5 mm | 2 szpilki | 2 sztuk | BLL-2PINS-HL | |
| Panel napędowy elektryczny: | Zasilanie napięciem | Obecna podaż | Władza | |||
|---|---|---|---|---|---|---|
| 3.3V (typ.) | 184/212mA (typ./maks.) | 0.61/0.70W (typ./maks.) | ||||
| Cechy interfejsu: | Pozycja | Sygnał | Rodzaj | |||
| - | LVDS (1 ch, 6/8-bitowe) | Złącze | ||||
| Szczegóły łącznika: | Marka | Model | Górna wysokość | Wielkość szpilki | Ilość | Konfiguracja |
| LS Mtron | GT100-20P-LS-SMT | 10,0 mm | 20 szpilów | 1 sztuk | Wymagania w zakresie monitorowania | |

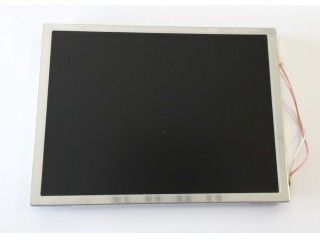

Jeśli chodzi o szczegóły mechaniczne, ma powierzchnię aktywną 170,4 ((W) × 127,8 ((H) mm, rozmiar konturów 189,5 ((W) × 148,6 ((H) × 9,4 ((D) mm, rozmiar powierzchni widzenia 173.0 ((W) × 130.6 ((H) mm, z obróbką powierzchniową Antiglare, twarda powłoka (3H), masa netto 320/330 g (typ./maks.). Jako produkt TN, zwykle biały, przepuszczalny LCM,LB084S01-TL01 może zapewnić 600 cd/m2 wyświetlacz jasności 6001:1 współczynnik kontrastu transmisyjnego, kąt widzenia 75/75/70/50 (typ) (CR≥10) (L/R/U/D), najlepszy kierunek widzenia o godzinie 12 i czas odpowiedzi 7/18 (typ) (Tr/Td) ms.Skala szarości lub jasność podpixelów jest określona za pomocą sygnału 6-bitowego / 6-bitowego + Hi-FRC dla każdej kropki, prezentując w ten sposób paletę kolorów 262K/16.7M, również z wydajnością gamy kolorów 45% (NTSC).Ten produkt przyjął 2 sztuk CCFL jako system podświetlenia, który został umieszczony jako typ światła Edge (Górne i Dolne) i mają czas pracy 30K godzinLB084S01-TL01 wykorzystuje LVDS (1 ch, 6/8-bit) jako systerm wejściowy sygnału, który jest połączony przez 20 pinów z napięciem zasilania 3.3V (typ).). Jego typowa pionowa częstotliwość klatki (Fv) wynosi 60Hz. Aby uzyskać więcej najnowszych szczegółów dotyczących produktu LB084S01-TL01, zalecamy zapoznanie się z arkuszem danych wymienionym na Panelook.Komunikacja lub kontakt z LCD LG.
