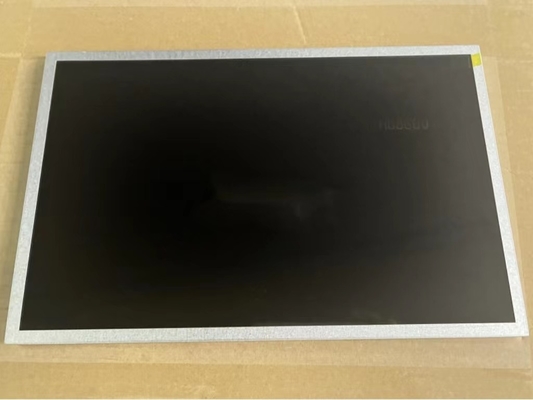

Szczegóły Produktu:
|
| Marka: | BOE | Rozmiar przekątnej: | 12,1" |
|---|---|---|---|
| Rozstrzygnięcie: | 1280 (RGB) × 800, WXGA 124 PPI | Światłość: | 500 cd/m² |
| Podstawowe informacje: | Marka | Model | Rodzaj | Model alias |
|---|---|---|---|---|
| EV121WXM-N12 | a-Si TFT-LCD, LCM | - | ||
| Niezawodność: | RoHS | Temperatura pracy | Temperatura przechowywania | Odporność na wibracje |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Rozmiar panelu: | 12.1 cala | |||
|---|---|---|---|---|
| Właściwości pikseli: | Rozstrzygnięcie | Układ pikseli | Dźwięk kropki (W × H) | Wskaźnik rozmiaru pikseli (W × H) |
| 1280 ((RGB) × 800, WXGA | Wyróżnienie: | 00,068 × 0,204 mm | 0.204×0,204 mm [124PPI] | |
| Rozmiar mechaniczny: | Obszar aktywny (W × H) | Powierzchnia bezelu (W × H) | Wymiar zarysu (W × H) | Głębokość zarysu |
| 2610,12 × 163,2 mm | 2640,12 × 166,2 mm | 2770,7 × 180,6 mm | 80,7±0,5 mm | |
| Wymagania: | Styl formularza | Współczynnik widmowy | Orientacja | Styl kształtu |
| Płaski prostokąt | 16:10 (W: H) | Rodzaj krajobrazu | ||
| / Utrzymanie: | Otwory mocowania bocznego (4-M2) na lewym, prawym ramie | |||
| Inne cechy: | Pokrycie panelu | Waga | Powierzchnia | |
| - | TBD | Antiglare (Haze 25%) | ||
| Podstawowe informacje: | Jasność | Tryb działania | Wskaźnik kontrastu |
|---|---|---|---|
| 500 cd/m2 (typowy) | ADS, zazwyczaj czarny, nadający | 12001 (typowy) (przekazujący) | |
| kąt widzenia ((L/R/U/D) | Kierunek widzenia | Szybkość reakcji | |
| 85/85/85/85 (typ) | Symetria | 30 (typ.) ((Tr+Td) (ms) | |
| Kolor wyświetlacza: | Temperatura koloru | Ilość kolorów | Biały kolor |
| 6485K | 262K/16.7M (6-bitowe / 6-bitowe + Hi-FRC) | X:0.313; Y:0.329 | |
| 1931 Kolorowa gama: | Wskaźnik NTSC | Obejście sRGB | Adobe RGB Coverage |
| 77% | 100% | 78% | |
| Obejście DCI-P3 | Zakres objętości Rec.2020 | Wskazania | |
| 80% | 57% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Zmiana jasności: | 1.25/1.43 (typ/maks.) ((9 punktów) | ||
| Sygnał elektryczny: | Prąd wejściowy | Wpływ napięcia | Konsumpcja | |||
|---|---|---|---|---|---|---|
| 150/180/200mA (min./typ./maks.) | 3.3V (typ.) | 0.5/0.59/0.66W (min./typ./maks.) | ||||
| Cechy interfejsu: | Pozycja | Rodzaj | Interfejs | |||
| Złącze | LVDS (1 ch, 6/8-bitowe) | |||||
| Interfejs sygnału: | Marka | Model | Kwota | Górna wysokość | Wyroby | Przypisanie szpilki |
| HRS | DF19G-20P-1H | 1 sztuk | 10,0 mm | 20 szpilów | ||
| Światło tylne | Rodzaj | Pozycja | Kształt | Kwota | Życie (godzin) | Zastąpienie |
|---|---|---|---|---|---|---|
| WLED | Typ światła krawędzi (spodnia strona) | 4 struny | 12S4P | 50K (min.) | - | |
| WLED Electrical: | Prąd wejściowy | Wpływ napięcia | Konsumpcja | |||
| 160 mA (typ.) | 38.4/39.6V (typ./maks.) | 6.14/6.34W (typ./maks.) | ||||
| Cechy interfejsu: | Pozycja | Rodzaj | Kierowca WLED | |||
| - | Złącze | Z LED Driver | ||||
| Szczegóły interfejsu | Marka | Model | Kwota | Górna wysokość | Wyroby | Przypisanie szpilki |
| STM | MSA24038P6 | 1 sztuk | 10,25 mm | 6 szpilów | ||
| Kierowca elektryczny: | Prąd wejściowy | Wpływ napięcia | Konsumpcja | |||
| 620 mA (maks.) | 12±1,2 V | 7.45W (maks.) | ||||

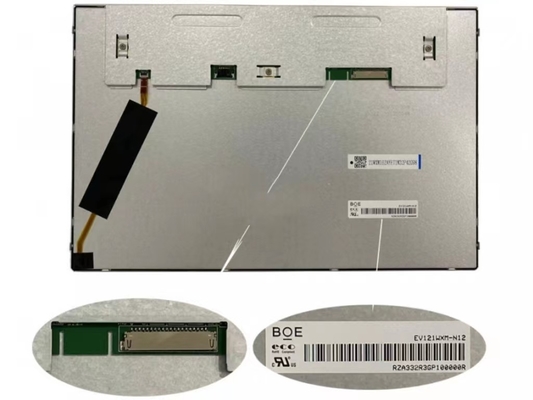

Jeśli chodzi o szczegóły mechaniczne, ma powierzchnię aktywną 261,12 ((W) × 163,2 ((H) mm, rozmiar zarysu 277,7 ((W) × 180,6 ((H) × 9,2 ((D) mm, rozmiar powierzchni widzenia 264.12 ((W) × 166.2(H) mm, z obróbką powierzchniową Antiglare (Haze 25%), masą netto TBD. Jako produkt ADS, Normalnie Czarny, Transmissive LCM, EV121WXM-N12 może zapewnić jasność wyświetlacza 500 cd/m2 1200:1 współczynnik kontrastu transmisywnego, 85/85/85/85 (typ.) ((CR≥10) (L/R/U/D) kąt widzenia, najlepszy kierunek widzenia na symetrii i czas reakcji 30 (typ.) ((Tr+Td) ms.Skala szarości lub jasność podpixelów jest określona za pomocą sygnału 6-bitowego / 6-bitowego + Hi-FRC dla każdej kropki, prezentując w ten sposób paletę kolorów 262K/16.7M, również z wydajnością gamy kolorów 100% (sRGB).Ten produkt przyjął 12S4P WLED jako system podświetlenia, który został umieszczony jako typ światła Edge (dolna strona) i ma czas pracy 50K godzinEV121WXM-N12 wykorzystuje LVDS (1 ch, 6/8-bit) jako systerm wejściowy sygnału, który jest podłączony przez 20 pinów.
