Szczegóły Produktu:
|
| Marka: | CSOT | Rozmiar przekątnej: | 14,0" |
|---|---|---|---|
| Rozstrzygnięcie: | 1920 ((RGB) × 1200, WUXGA 161PPI | Jasność: | 400 cd/m² |
| Kąt widzenia: | 89/89/89/89 (typowo) (CR≥10) | Środowisko: | Operating Temp.: 0 ~ 50 °C ; Temperatura pracy: 0 ~ 50°C; Storage Temp.: -20 ~ 60 ° |
| Podstawowe informacje: | Marka paneli | Model panelu | MNE007JA1-1 | |
|---|---|---|---|---|
| Rozmiar przekątny | 14.0" | Zastosowanie | ||
| Rodzaj paneli | LTPS TFT-LCD, LCM | Model alias | CSO1404 | |
| Niezawodność: | Wykonująca temp. | 0 ~ 50 °C | Temperatura przechowywania. | -20 ~ 60 °C |
| Właściwości pikseli: | Format pikseli | 1920 ((RGB) × 1200 [WUXGA] | Dot Pitch | 00,05236 × 0,15708 mm (H × V) |
|---|---|---|---|---|
| Konfiguracja | Wyróżnienie: | Wskaźnik pikseli | 00,15708×0,15708 mm (H×V) [161PPI] | |
| Rozmiar mechaniczny: | Obszar wyświetlania | 3010,594 × 188,496 mm (H × V) | Obszar Bezel | - |
| Oryginalny Dim. | 3060,65×197,03 mm (H×V) | Głębokość zarysu | 20,25/4,5 (typ./maks.) mm | |
| Wymagania: | Wskaźnik kształtu | Płaski prostokąt | Orientacja | Rodzaj krajobrazu |
| Współczynnik widmowy | 16:10 | Styl kształtu | Słone (PCBA zgięte, T≤3,0 mm) | |
| Otwory i uchwyty: | Bez | |||
| Inne cechy: | Waga | 230 g (maks.) | Powierzchnia | Powierzchnia przeciwbłyskowa, twarda powłoka (3H) |
| Podstawowe informacje: | Jasność | 400 cd/m2 (typ.) | Wskaźnik kontrastu | 10001 (typowy) (przekazujący) |
|---|---|---|---|---|
| Kąt widzenia | 89/89/89/89 (typ) | Tryb optyczny | FFS, zazwyczaj czarny, nadający | |
| Kierunek widzenia | Symetria | Czas reakcji | 25 (typ.) ((Tr+Td) (ms) | |
| Wydajność koloru: | Chromatyczność | Wx:0.313Wy:0.329 | Liczby kolorystyczne | 16.7M (8-bitowe) |
| Temperatura koloru | 6485K | Biała jednolitość | 1.25/1.67 (maks.) ((5/13 punktów) | |
| 1931 Kolorowa gama: | Wskaźnik NTSC | 73% | sRGB | 97% zasięgu |
| Adobe RGB | 76% zasięgu | DCI-P3 | 75% zasięgu | |
| Rec.2020 | 54% zasięgu | Wskazania | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Światła tła | Kształt lampy | 6 strun | Rodzaj światła | WLED | Czas życia | 15 K (min.) (godziny) |
|---|---|---|---|---|---|---|
| Zastąpienie | - | Kwota | 10S6P | Pozycja | Typ światła krawędzi | |
| Cechy interfejsu: | Rodzaj | Zawiera się w interfejsie sygnału | Pozycja | - | Kierowca lampy | Z LED Driver |
| Kierowca elektryczny: | Wpływ napięcia | 5.0/12.0/21.0V (min./typ./maks.) | Prąd wejściowy | 175 mA (typ.) | ||
| Konsumpcja | 2.1W (maks.) | |||||
| System sygnału: | eDP (2 pasy), eDP1.4, HBR1 (2,7 G/przejazd) | Napięcie logiczne | - | |||
|---|---|---|---|---|---|---|
| Sygnał elektryczny: | Wpływ napięcia | 3.3V (typ.) | Prąd wejściowy | 121 mA (maks.) | ||
| Konsumpcja | 400 mW (maks.) | |||||
| Cechy interfejsu: | Rodzaj | Złącze | Pozycja | |||
| Szczegóły łącznika: | Marka | Model | Górna wysokość | Wyroby | Kwota | Konfiguracja |
| I-PEX | 20455-030E-66 | 00,5 mm | 30 szpilów | 1 sztuk | EDP-30P2L-020A | |

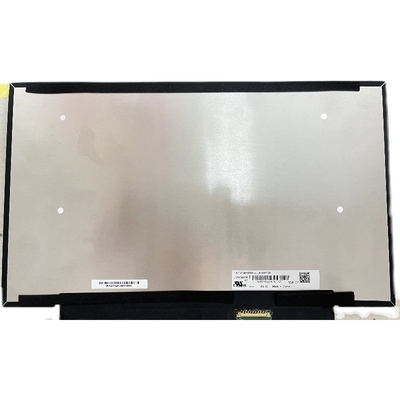

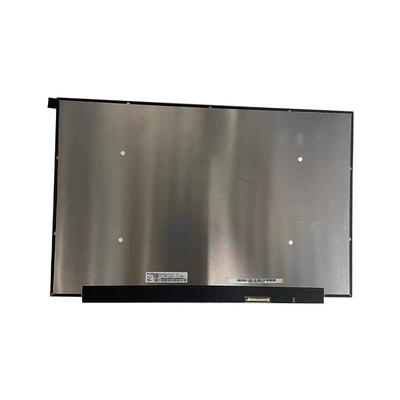

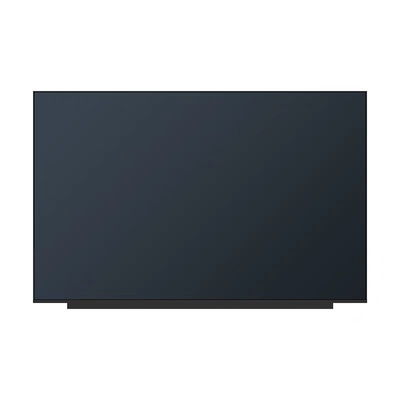

Jeśli chodzi o szczegóły mechaniczne, ma powierzchnię aktywną 301,594 ((W) × 188,496 ((H) mm, rozmiar konturów 306,65 ((W) × 197,03 ((H) × 4,5 ((D) mm,z obróbką powierzchniową Antiglare, twarda powłoka (3H), waga netto 230g (maks.), kształt stype Slim (PCBA Bent, T≤3.0mm).MNE007JA1-1 może zapewniać 400 cd/m2 jasność wyświetlacza 10001:1 współczynnik kontrastu transmisyjnego, kąt widzenia 89/89/89/89/89 (typu) (CR≥10) (L/R/U/D), najlepszy kierunek widzenia w symetrii i czas reakcji 25 (typu) (Tr+Td) ms.Skala szarości lub jasność podpixelów jest określona 8-bitowym sygnałem w skali szarości dla każdej kropki, prezentując w ten sposób paletę 16,7M kolorów, również z wydajnością gamy kolorów 96% (sRGB).Ten produkt przyjął 10S6P WLED jako system podświetlenia, który został umieszczony jako typ światła Edge i ma czas pracy 15K godzin, z sterownikiem LED. MNE007JA1-1 wykorzystuje eDP (2 pasy) jako systerm wejściowy sygnału, który jest podłączony przez 30 pinów z napięciem zasilania 3.3V (typu.).
