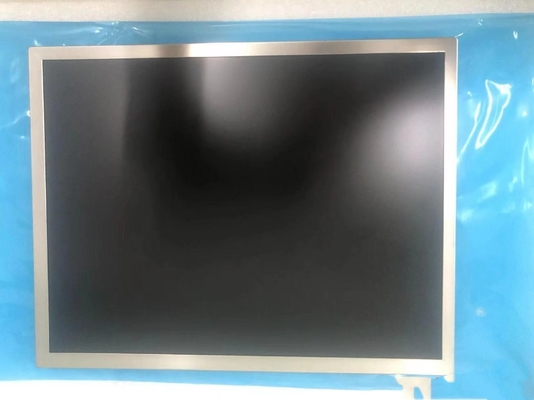

Szczegóły Produktu:
|
| Marka: | BOE | Rozmiar przekątnej: | 12,1" |
|---|---|---|---|
| Rozstrzygnięcie: | 1024 (RGB) × 768, XGA 105 PPI | Światłość: | 600 cd/m² |
| Kąt widzenia: | 85/85/85/85 (typowo) (CR≥10) | Środowisko: | Temperatura pracy: -20 ~ 85 °C; Temperatura przechowywania: -30 ~ 85 °C |
| Podstawowe informacje: | Nazwa marki | Nazwa modelu | Rodzaj | Model alias |
|---|---|---|---|---|

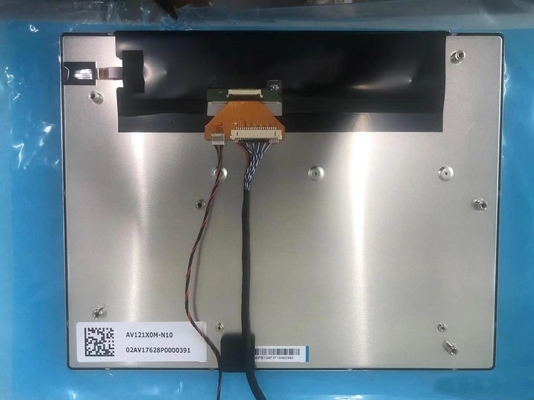

| AV121X0M-N10 | a-Si TFT-LCD, LCM | - | ||
| Maksymalne ratingi: | RoHS | Temperatura pracy | Temperatura przechowywania | Poziom drgań |
| -20 ~ 85 °C | -30 ~ 85 °C |
| Rozmiar ekranu: | 12.1" | |||
|---|---|---|---|---|
| Właściwości pikseli: | Liczba pikseli | Format pikseli | Dźwięk kropki (H × V) | Wskaźnik rozmiaru pikseli (H × V) |
| 1024 ((RGB) × 768, XGA | Wyróżnienie: | 00,080×0,240 mm | 0.240×0,240 mm [105PPI] | |
| Rozmiar mechaniczny: | Obszar wyświetlania (H × V) | Otwarcie bezelu (H × V) | Całkowity wymiar (H × V) | Ogólna głębokość |
| 2450,76 × 184,32 mm | 2480,76 × 187,32 mm | 2650,5 × 206,3 mm | 8/13.5 (typ./maks.) mm | |
| Wymagania: | Kształt formularza | Wskaźnik widmowy (H:V) | Orientacja | Styl kształtu |
| Płaski prostokąt | 4:3 | Rodzaj krajobrazu | ||
| Inne specyfikacje: | Masę | Pokrycie panelu | Obsługa powierzchni | |
| TBD | - | - | ||
| Otwory i uchwyty: | Z tyłu | |||
| Podstawowe informacje: | Światłość | Tryb pracy | Wskaźnik kontrastu |
|---|---|---|---|
| 600 cd/m2 (min.) | ADS, zazwyczaj czarny, nadający | 10001 (typowy) (przekazujący) | |
| Dobry widok na | Kąt widzenia | Czas reakcji | |
| Symetria | 85/85/85/85 (typ) | 30 (typ.) ((Tr+Td) (ms) | |
| Kolor wyświetlacza: | Temperatura koloru: | Wsparcie koloru | Koordynaty kolorów |
| 6789K | 16.2M (6-bitowe + FRC) | X:0.311; Y:0.310 | |
| 1931 Kolorowa gama: | Wskaźnik NTSC | Obejście sRGB | Adobe RGB Coverage |
| 69% | 92% | 71% | |
| Obejście DCI-P3 | Zakres objętości Rec.2020 | Wskazania | |
| 71% | 51% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Biała jednolitość: | 1.25/1.33 (typ./maks.) ((9 punktów) | ||
| Światła tła | Rodzaj | Pozycja | Życie (godzin) | Kwota | Kształt | Zastąpienie |
|---|---|---|---|---|---|---|
| WLED | Typ światła krawędzi | 30K (min.) | 8S6P | 6 strun | - | |
| WLED Electrical: | Napięcie wejściowe | Prąd wejściowy | Zużycie energii | |||
| 24.0V (typ.) | 60 mA (typ.) | 80,64±0,86 W | ||||
| Cechy interfejsu: | Państwo kierowcy WLED | Rodzaj fizyczny | Pozycja interfejsu | |||
| - Nie, nie. | Złącze | - | ||||
| Szczegóły interfejsu | Nazwa marki | Nazwa modelu | Kwota | Wyroby | Górna wysokość | Konfiguracja szpilki |
| IRISO | IMSA-9686S-10B-GF4N | 1 sztuk | 10 szpilów | 00,5 mm | BLE-10PINS-AANCCCCCCN | |
| Sygnał elektryczny: | Napięcie wejściowe | Prąd wejściowy | Zużycie energii | |||
|---|---|---|---|---|---|---|
| 3.3/11.5/17.0/-9.0V (typ.) ((VCC/AVDD/VGH/VGL) | - | 1.2/2.0W (typ./maks.) | ||||
| Cechy interfejsu: | Rodzaj sygnału | Rodzaj fizyczny | Pozycja interfejsu | |||
| LVDS (1 ch, 8-bitowy) | Złącze | - | ||||
| Szczegóły interfejsu: | Nazwa marki | Nazwa modelu | Kwota | Wyroby | Górna wysokość | Konfiguracja szpilki |
| IRISO | IMSA-9686S-30B-GF4N | 1 sztuk | 30 szpilów | 00,5 mm | ||
Jeśli chodzi o szczegóły mechaniczne, ma powierzchnię aktywną 245,76 ((W) × 184,32 ((H) mm, rozmiar zarysu 265,5 ((W) × 206,3 ((H) × 13,5 ((D) mm, rozmiar powierzchni widzenia 248.76 ((W) × 187.32(H) mm, masa netto TBD. Jako produkt LCM z ADS, Normalnie Czarny, Transmisywny, AV121X0M-N10 może zapewnić jasność wyświetlacza 600 cd/m2 1000: 1 współczynnik kontrastu transmisywnego, 85/85/85/85 (typ.) ((CR≥10) (L/R/U/D) kąt widzenia, najlepszy kierunek widzenia na symetrii i czas reakcji 30 (Typ.) ((Tr+Td) ms. Skala szarości lub jasność podpixelów określa się sygnałem 6-bitowym + FRC w skali szarości dla każdej kropki,w ten sposób przedstawiając paletę 16.2M kolorów, również z wydajnością gamy kolorów 70% (NTSC). Produkt ten przyjął 8S6P WLED jako system podświetlenia, który został umieszczony jako typ światła Edge i ma czas pracy 30K godzin,dodatkowo potrzebny jest zewnętrzny sterownik podświetlenia. AV121X0M-N10 wykorzystuje LVDS (1 ch, 8-bit) jako systerm wejściowy sygnału, który jest podłączony przez 30 pinów z napięciem zasilania 3,3/11,5/17,0/-9,0 V (typu) ((VCC/AVDD/VGH/VGL).
