Szczegóły Produktu:
|
| Marka: | BOE | Rozmiar przekątnej: | 10,4" |
|---|---|---|---|
| Rozstrzygnięcie: | 800(RGB)×600, SVGA 96PPI | Światłość: | 350 cd/m² |
| Kąt widzenia: | 80/80/65/75 (typ) ((CR≥10) | Środowisko: | Operating Temperature: -20 ~ 70 °C ; Temperatura pracy: -20 ~ 70°C; Storage Tempera |
| Podstawowe informacje: | Producent | Model panelu 1 Kompatybilne | Rodzaj paneli | Przymiot |
|---|---|---|---|---|
| BA104S01-300 | a-Si TFT-LCD, LCM | ET104S0M-N10 | ||
| Środowisko: | Państwo RoHS | Wykonująca temp. | Temperatura przechowywania. | Poziom drgań |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Podstawowe informacje: | Światłość (cd/m2) | kąt widzenia (L/R/U/D) | Czas reakcji (ms) |
|---|---|---|---|
| 350 (typ.) | 80/80/65/75 (typ) ((CR≥10) | 30 (typ.) ((Tr+Td) | |
| Najlepszy widok na | Tryb wyświetlania | Wskaźnik kontrastu | |
| Dwanaście. | TN, zazwyczaj biały, nadający | 800: 1 (typowy) (przesyłający) | |
| Kolor wyświetlacza: | Temperatura koloru | Wyświetlanie kolorów | Biała współrzędna |
| 8455K | 262K/16.2M (6-bitowe / 6-bitowe + FRC) | X:0.284; Y:0.320 | |
| 1931 Kolorowa gama: | Wskaźnik NTSC | Obejście sRGB | Adobe RGB Coverage |
| 57% | 80% | 60% | |
| Obejście DCI-P3 | Zakres objętości Rec.2020 | Wskazania | |
| 60% | 43% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Biała odmiana: | 1.25/1.43 (typ/maks.) ((9 punktów) | ||
| Rozmiar panelu: | 10.4" | |||
|---|---|---|---|---|
| Właściwości pikseli: | Format pikseli | Konfiguracja pikseli | Wskaźnik rozmiarów pixelów (mm) | Odległość kropki (mm) |
| 800 ((RGB) × 600 [SVGA] | Wyróżnienie: | 0.264×0.264 [96PPI] | 0.088x0.264 | |
| Rozmiar mechaniczny: | Obszar aktywny (mm) | Powierzchnia bezelu (mm) | Wymiar zarysu (mm) | Głębokość zarysu (mm) |
| 211.2 ((H) × 158.4 ((V) | 215.0(H) × 162.0(V) | 236 ((H) × 176,9 ((V) | 50,6±0,3 mm | |
| Wymagania: | Wskaźnik kształtu | Orientacja | Współczynnik widmowy | Styl kształtu |
| Płaski prostokąt | Rodzaj krajobrazu | 43 (H:V) | ||
| Montowanie: | Otwory do mocowania twarzy (4-Φ2.5, 2-R1.25) po lewej, prawej ramie | |||
| Inne szczegóły: | Waga | Pokrycie panelu | Leczenie | |
| 300 g (maks.) | - | Antiglare (Haze 25%) | ||
| Charakterystyka lampy: | Rodzaj | Pozycja | Ilość | Kształt | Życie (godzin) | Wymiana lamp |
|---|---|---|---|---|---|---|
| WLED | Typ światła krawędzi (powyżej) | 6S4P | Zestaw | 30K (min.) | - | |
| WLED Electrical: | Zasilanie napięciem | Obecna podaż | Władza | |||
| 19.2/19.8V (typ./maks.) | 100 mA (typ.) | 1.92/1.98W (typ./maks.) | ||||
| Cechy interfejsu: | Pozycja | Kierowca podświetlenia | Rodzaj | |||
| - | Z LED Driver | Złącze | ||||
| Szczegóły interfejsu: | Marka | Model | Górna wysokość | Wielkość szpilki | Ilość | Konfiguracja |
| STM | MSB24038P5 | 10,25 mm | 5 szpilów | 1 sztuk | ||
| Kierowca elektryczny: | Zasilanie napięciem | Obecna podaż | Zużycie energii | |||
| 12.0±0,5V | - | 2.42/2.84W (typ./maks.) | ||||
| Panel napędowy elektryczny: | Zasilanie napięciem | Obecna podaż | Władza | |||
|---|---|---|---|---|---|---|
| 3.3V (typ.) | 150/180mA (typ./maks.) | 0.50/0.59W (typ./maks.) | ||||
| Cechy interfejsu: | Pozycja | Sygnał | Rodzaj | |||
| - | LVDS (1 ch, 6/8-bitowe) | Złącze | ||||
| Szczegóły łącznika: | Marka | Model | Górna wysokość | Wielkość szpilki | Ilość | Konfiguracja |
| STM | MSB24013P20HA | 10,0 mm | 20 szpilów | 1 sztuk | ||

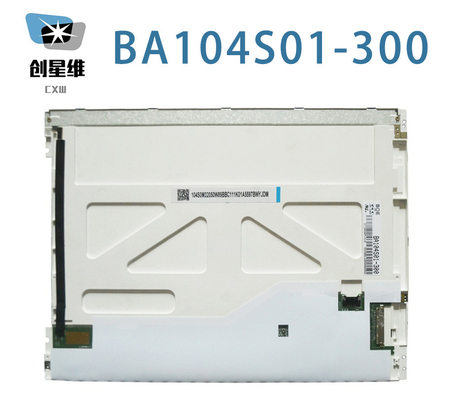

Jeśli chodzi o szczegóły mechaniczne, ma powierzchnię aktywną 211.2 ((W) × 158.4 ((H) mm, rozmiar zarysu 236 ((W) × 176.9 ((H) × 5.9 ((D) mm, rozmiar obszaru widzenia 215.0(W) ×162.0(H) mm, z obróbką powierzchniową Antiglare (Haze 25%), masą netto 300g (Max.). Jako TN, Normalnie Biały, Transmisywny produkt LCM, BA104S01-300 może zapewnić jasność wyświetlacza 350 cd/m2 800:1 współczynnik kontrastu transmisywnego, 80/80/65/75 (typ.) ((CR≥10) (L/R/U/D) kąt widzenia, najlepszy kierunek widzenia o godzinie 12 i czas reakcji 30 (typ.) ((Tr+Td) ms.Skala szarości lub jasność podpixelów jest określona za pomocą 6-bitowego / 6-bitowego + FRC sygnału szarości dla każdej kropki, prezentując w ten sposób paletę kolorów 262K/16.2M, również z wydajnością gamy kolorów 55% (NTSC).Ten produkt przyjął 6S4P WLED jako system podświetlenia, który został umieszczony jako typ światła Edge (powyżej) i ma czas pracy 30K godzinBA104S01-300 wykorzystuje LVDS (1 ch, 6/8-bit) jako systerm wejściowy sygnału, który jest podłączony przez 20 pinów.
