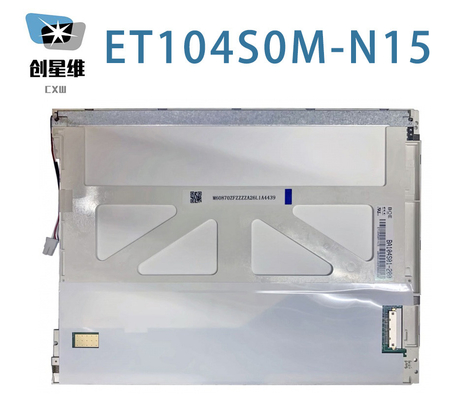

Szczegóły Produktu:
|
| Marka: | BOE | Rozmiar przekątnej: | 10,4" |
|---|---|---|---|
| Rozstrzygnięcie: | 800(RGB)×600, SVGA 96PPI | Wym. konturu: | 236 ((H) × 176,9 ((V) × 5,9 ((D) mm |
| Światłość: | 350 cd/m² (typowo) | Kąt widzenia: | 80/80/65/75 (typ) ((CR≥10) |
| Środowisko: | Operating Temperature: -20 ~ 70 °C ; Temperatura pracy: -20 ~ 70°C; Storage Tempera |
| Podstawowe informacje: | Nazwa marki | Nazwa modelu | Rodzaj | Model alias |
|---|---|---|---|---|
| ET104S0M-N15 | a-Si TFT-LCD, LCM | - | ||
| Maksymalne ratingi: | RoHS | Temperatura pracy | Temperatura przechowywania | Poziom drgań |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Rozmiar ekranu: | 10.4" | |||
|---|---|---|---|---|
| Właściwości pikseli: | Liczba pikseli | Format pikseli | Dźwięk kropki (H × V) | Wskaźnik rozmiaru pikseli (H × V) |
| 800 ((RGB) × 600, SVGA | Wyróżnienie: | 00,088 × 0,264 mm | 00,264 × 0,264 mm [96PPI] | |
| Rozmiar mechaniczny: | Obszar wyświetlania (H × V) | Otwarcie bezelu (H × V) | Całkowity wymiar (H × V) | Ogólna głębokość |
| 211.2×158,4 mm | 215×162 mm | 236×176,9 mm | 50,6±0,3 mm | |
| Wymagania: | Kształt formularza | Wskaźnik widmowy (H:V) | Orientacja | Styl kształtu |
| Płaski prostokąt | 4:3 | Rodzaj krajobrazu | ||
| Inne specyfikacje: | Masę | Pokrycie panelu | Obsługa powierzchni | |
| 300 g (maks.) | - | Antiglare (Haze 25%) | ||
| Otwory i uchwyty: | Otwory do mocowania twarzy (4-Φ2.5, 2-R1.25) po lewej, prawej ramie | |||
| Podstawowe informacje: | Światłość | Tryb pracy | Wskaźnik kontrastu |
|---|---|---|---|
| 350 cd/m2 (typ.) | TN, zazwyczaj biały, nadający | 8001 (typowy) (przekazujący) | |
| Dobry widok na | Kąt widzenia | Czas reakcji | |
| Dwanaście. | 80/80/65/75 (typ) ((CR≥10) | 30 (typ.) ((Tr+Td) (ms) | |
| Kolor wyświetlacza: | Temperatura koloru: | Wsparcie koloru | Koordynaty kolorów |
| 8455K | 262K/16.7M (6-bitowe / 6-bitowe + Hi-FRC) | X:0.284; Y:0.320 | |
| 1931 Kolorowa gama: | Wskaźnik NTSC | Obejście sRGB | Adobe RGB Coverage |
| 57% | 78% | 60% | |
| Obejście DCI-P3 | Zakres objętości Rec.2020 | Wskazania | |
| 59% | 43% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Biała jednolitość: | 1.25/1.43 (typ./maks.) ((13 punktów) | ||
| Światła tła | Rodzaj | Pozycja | Życie (godzin) | Kwota | Kształt | Zastąpienie |
|---|---|---|---|---|---|---|
| WLED | Typ światła krawędzi (powyżej) | 30K (min.) | 6S4P | Zestaw | - | |
| WLED Electrical: | Napięcie wejściowe | Prąd wejściowy | Zużycie energii | |||
| 19.2/19.8V (typ./maks.) | 100 mA (typ.) | 1.92/1.98W (typ./maks.) | ||||
| Cechy interfejsu: | Państwo kierowcy WLED | Rodzaj fizyczny | Pozycja interfejsu | |||
| - Nie, nie. | Złącze | - | ||||
| Szczegóły interfejsu | Nazwa marki | Nazwa modelu | Kwota | Wyroby | Górna wysokość | Konfiguracja szpilki |
| JST | BHSR-02VS-1 | 1 sztuk | 2 szpilki | 30,5 mm | BLE-2PINS-AC | |
| Sygnał elektryczny: | Napięcie wejściowe | Prąd wejściowy | Zużycie energii | |||
|---|---|---|---|---|---|---|
| 3.3V (typ.) | 150/180mA (typ./maks.) | 0.50/0.59W (typ./maks.) | ||||
| Cechy interfejsu: | Rodzaj sygnału | Rodzaj fizyczny | Pozycja interfejsu | |||
| LVDS (1 ch, 6/8-bitowe) | Złącze | - | ||||
| Szczegóły interfejsu: | Nazwa marki | Nazwa modelu | Kwota | Wyroby | Górna wysokość | Konfiguracja szpilki |
| STM | MSB24013P20 | 1 sztuk | 20 szpilów | 10,0 mm | ||
Piksele są rozmieszczone w pionowym pasku RGB. W odniesieniu do szczegółów mechanicznych ma powierzchnię aktywną 211.2 ((W) × 158.4 ((H) mm, rozmiar zarysu 236 ((W) × 176.9 ((H) × 5.9 ((D) mm,wielkość powierzchni widzenia 215 ((W) × 162 ((H) mm, o obróbce powierzchniowej Antiglare (Haze 25%), masie netto 300 g (maks.). Jako produkt LCM TN, Normalnie Biały, Transmisywny, ET104S0M-N15 może zapewnić jasność wyświetlacza 350 cd/m2 800:1 współczynnik kontrastu transmisywnego, 80/80/65/75 (typ.) ((CR≥10) (L/R/U/D) kąt widzenia, najlepszy kierunek widzenia o godzinie 12 i czas reakcji 30 (typ.) ((Tr+Td) ms.Skala szarości lub jasność podpixelów jest określona za pomocą sygnału 6-bitowego / 6-bitowego + Hi-FRC dla każdej kropki, prezentując w ten sposób paletę kolorów 262K/16.7M, również z wydajnością gamy kolorów 55% (NTSC).Ten produkt przyjął 6S4P WLED jako system podświetlenia, który został umieszczony jako typ światła Edge (powyżej) i ma czas pracy 30K godzinET104S0M-N15 wykorzystuje LVDS (1 ch, 6/8-bit) jako systerm wejściowy sygnału, który jest podłączony przez 20 pinów z napięciem zasilania 3.3V (typ)- Tak.
