Szczegóły Produktu:
|
| Marka: | BOE | Rozmiar przekątnej: | 10,4" |
|---|---|---|---|
| Rozstrzygnięcie: | 800(RGB)×600, SVGA 96PPI | Wym. konturu: | 236 ((W) × 176,9 ((H) × 5,9 ((D) mm |
| Światłość: | 350 cd/m² (typowo) | Kąt widzenia: | 80/80/65/75 (typ) ((CR≥10) |
| Środowisko: | Operating Temperature: -20 ~ 70 °C ; Temperatura pracy: -20 ~ 70°C; Storage Tempera |
| Podstawowe informacje: | Nazwa marki | Nazwa modelu | Rodzaj | Model alias |
|---|---|---|---|---|
| ET104S0M-N16 | a-Si TFT-LCD, LCM | BA104S01-300-3HP0 | ||
| Maksymalne ratingi: | RoHS | Temperatura pracy | Temperatura przechowywania | Poziom drgań |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Rozmiar ekranu: | 10.4" | |||
|---|---|---|---|---|
| Właściwości pikseli: | Liczba pikseli | Format pikseli | Dźwięk kropki (H × V) | Wskaźnik rozmiaru pikseli (H × V) |
| 800 ((RGB) × 600, SVGA | Wyróżnienie: | 00,088 × 0,264 mm | 00,264 × 0,264 mm [96PPI] | |
| Rozmiar mechaniczny: | Obszar wyświetlania (H × V) | Otwarcie bezelu (H × V) | Całkowity wymiar (H × V) | Ogólna głębokość |
| 211.2×158,4 mm | 2150,0 × 162,0 mm | 236×176,9 mm | 50,6±0,3 mm | |
| Wymagania: | Kształt formularza | Wskaźnik widmowy (H:V) | Orientacja | Styl kształtu |
| Płaski prostokąt | 4:3 | Rodzaj krajobrazu | ||
| Inne specyfikacje: | Masę | Pokrycie panelu | Obsługa powierzchni | |
| 300 g (maks.) | - | Antiglare (Haze 25%) | ||
| Otwory i uchwyty: | Otwory do mocowania twarzy (4-Φ2.5, 2-R1.25) po lewej, prawej ramie | |||
| Podstawowe informacje: | Światłość | Tryb pracy | Wskaźnik kontrastu |
|---|---|---|---|
| 350 cd/m2 (typ.) | TN, zazwyczaj biały, nadający | 8001 (typowy) (przekazujący) | |
| Dobry widok na | Kąt widzenia | Czas reakcji | |
| Dwanaście. | 80/80/65/75 (typ) ((CR≥10) | 30 (typ.) ((Tr+Td) (ms) | |
| Kolor wyświetlacza: | Temperatura koloru: | Wsparcie koloru | Koordynaty kolorów |
| 8381K | 262K/16.7M (6-bitowe / 6-bitowe + Hi-FRC) | X:0.285; Y:0.320 | |
| 1931 Kolorowa gama: | Wskaźnik NTSC | Obejście sRGB | Adobe RGB Coverage |
| 54% | 76% | 57% | |
| Obejście DCI-P3 | Zakres objętości Rec.2020 | Wskazania | |
| 57% | 41% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Biała jednolitość: | 1.25/1.43 (typ/maks.) ((9 punktów) | ||
| Światła tła | Rodzaj | Pozycja | Życie (godzin) | Kwota | Kształt | Zastąpienie |
|---|---|---|---|---|---|---|
| WLED | Typ światła krawędzi (powyżej) | 30K (min.) | 6S4P | Zestaw | - | |
| WLED Electrical: | Napięcie wejściowe | Prąd wejściowy | Zużycie energii | |||
| 19.8V (typ.) | 110 mA (typowy) | 1.92/1.98W (typ./maks.) | ||||
| Cechy interfejsu: | Państwo kierowcy WLED | Rodzaj fizyczny | Pozycja interfejsu | |||
| Z LED Driver | Złącze | - | ||||
| Szczegóły interfejsu | Nazwa marki | Nazwa modelu | Kwota | Wyroby | Górna wysokość | Konfiguracja szpilki |
| STM | MSB24038P5 | 1 sztuk | 5 szpilów | 10,25 mm | ||
| WLED Driver Electrical: | Napięcie wejściowe | Prąd wejściowy | Zużycie energii | |||
| 12.0±1.2V | - | 2.42/2.84W (typ./maks.) | ||||
| Sygnał elektryczny: | Napięcie wejściowe | Prąd wejściowy | Zużycie energii | |||
|---|---|---|---|---|---|---|
| 3.3V (typ.) | 180/230mA (typ./maks.) | 0.59/0.76W (typ./maks.) | ||||
| Cechy interfejsu: | Rodzaj sygnału | Rodzaj fizyczny | Pozycja interfejsu | |||
| LVDS (1 ch, 6/8-bitowe) | Złącze | - | ||||
| Szczegóły interfejsu: | Nazwa marki | Nazwa modelu | Kwota | Wyroby | Górna wysokość | Konfiguracja szpilki |
| STM | MSB24013P20 | 1 sztuk | 20 szpilów | 10,0 mm | ||

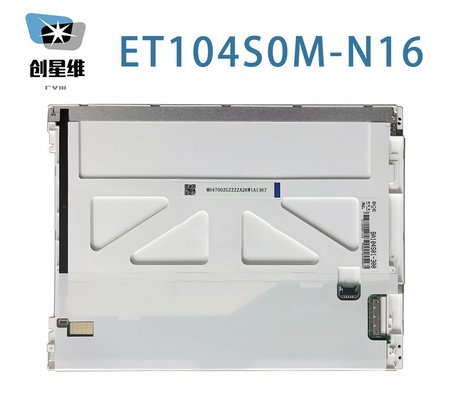

Jeśli chodzi o szczegóły mechaniczne, ma powierzchnię aktywną 211.2 ((W) × 158.4 ((H) mm, rozmiar zarysu 236 ((W) × 176.9 ((H) × 5.9 ((D) mm, rozmiar obszaru widzenia 215.0(W) ×162.0(H) mm, z obróbką powierzchniową Antiglare (Haze 25%), masą netto 300g (Max.). Jako produkt TN, Normalnie Biały, Transmisywny LCM, ET104S0M-N16 może zapewnić jasność wyświetlacza 350 cd/m2 800:1 współczynnik kontrastu transmisywnego, 80/80/65/75 (typ.) ((CR≥10) (L/R/U/D) kąt widzenia, najlepszy kierunek widzenia o godzinie 12 i czas reakcji 30 (typ.) ((Tr+Td) ms.Skala szarości lub jasność podpixelów jest określona za pomocą sygnału 6-bitowego / 6-bitowego + Hi-FRC dla każdej kropki, prezentując w ten sposób paletę kolorów 262K/16.7M, również z wydajnością gamy kolorów 55% (NTSC).Ten produkt przyjął 6S4P WLED jako system podświetlenia, który został umieszczony jako typ światła Edge (powyżej) i ma czas pracy 30K godzinET104S0M-N16 wykorzystuje LVDS (1 ch, 6/8-bit) jako systerm wejściowy sygnału, który jest podłączony przez 20 pinów.
