Szczegóły Produktu:
|
| Marka: | BOE | Rozmiar przekątnej: | 10,1" |
|---|---|---|---|
| Rozstrzygnięcie: | 1280 (RGB) × 800, WXGA 149 PPI | Wym. konturu: | 233.2(H) × 152.9(V) × 10.4(D) mm |
| Światłość: | 400 cd/m2 (typ.) | Kąt widzenia: | 85/85/85/85 (typowo) (CR≥10) |
| Środowisko: | Operating Temperature: -20 ~ 70 °C ; Temperatura pracy: -20 ~ 70°C; Storage Tempera |
| Podstawowe informacje: | Nazwa marki | Nazwa modelu | Rodzaj | Model alias |
|---|---|---|---|---|
| EV101WXM-N80 | a-Si TFT-LCD, LCM | - | ||
| Maksymalne ratingi: | RoHS | Temperatura pracy | Temperatura przechowywania | Poziom drgań |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Rozmiar ekranu: | 10.1" | |||
|---|---|---|---|---|
| Właściwości pikseli: | Liczba pikseli | Format pikseli | Dźwięk kropki (H × V) | Wskaźnik rozmiaru pikseli (H × V) |
| 1280 ((RGB) × 800, WXGA | Wyróżnienie: | 00,0565 × 0,1695 mm | 0.1695×0.1695 mm [149PPI] | |
| Rozmiar mechaniczny: | Obszar wyświetlania (H × V) | Otwarcie bezelu (H × V) | Całkowity wymiar (H × V) | Ogólna głębokość |
| 2160,96 × 135,6 mm | 2190,4 × 138,0 mm | 233.2×152,9 mm | 6.7/10.4 (typ./maks.) mm | |
| Wymagania: | Kształt formularza | Wskaźnik widmowy (H:V) | Orientacja | Styl kształtu |
| Płaski prostokąt | 16:10 | Rodzaj krajobrazu | ||
| Inne specyfikacje: | Masę | Pokrycie panelu | Obsługa powierzchni | |
| 505 g (typ.) | - | - | ||
| Otwory i uchwyty: | Otwory mocowania bocznego (4-M2) na lewym, prawym ramie | |||
| Podstawowe informacje: | Światłość | Tryb pracy | Wskaźnik kontrastu |
|---|---|---|---|
| 400 cd/m2 (typ.) | ADS, zazwyczaj czarny, nadający | 9001 (typowy) (przekazujący) | |
| Dobry widok na | Kąt widzenia | Czas reakcji | |
| Symetria | 85/85/85/85 (typ) | 30 (typ.) ((Tr+Td) (ms) | |
| Kolor wyświetlacza: | Temperatura koloru: | Wsparcie koloru | Koordynaty kolorów |
| 6485K | 16.2M (6-bitowe + FRC) | X:0.313; Y:0.329 | |
| 1931 Kolorowa gama: | Wskaźnik NTSC | Obejście sRGB | Adobe RGB Coverage |
| 48% | 68% | 51% | |
| Obejście DCI-P3 | Zakres objętości Rec.2020 | Wskazania | |
| 50% | 36% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Biała jednolitość: | 1.54/1.67 (typ./maks.) ((9 punktów) | ||
| Przepuszczalność: | 50,4% (typ.) | ||
| Światła tła | Rodzaj | Pozycja | Życie (godzin) | Kwota | Kształt | Zastąpienie |
|---|---|---|---|---|---|---|
| WLED | Typ światła krawędzi | 30K (min.) | - | - | - | |
| WLED Electrical: | Napięcie wejściowe | Prąd wejściowy | Zużycie energii | |||
| 12±0,5 V | 220/280mA (typ./maks.) | 2.6W (typ.) | ||||
| Cechy interfejsu: | Państwo kierowcy WLED | Rodzaj fizyczny | Pozycja interfejsu | |||
| - Nie, nie. | Złącze | - | ||||
| Szczegóły interfejsu | Nazwa marki | Nazwa modelu | Kwota | Wyroby | Górna wysokość | Konfiguracja szpilki |
| 1 sztuk | 6 szpilów | |||||
| Sygnał elektryczny: | Napięcie wejściowe | Prąd wejściowy | Zużycie energii | |||
|---|---|---|---|---|---|---|
| 3.3V (typ.) | 250/330mA (typ/maks.) | 0.8/1.1W (typ./maks.) | ||||
| Cechy interfejsu: | Rodzaj sygnału | Rodzaj fizyczny | Pozycja interfejsu | |||
| LVDS (1 ch, 8-bitowy) | Złącze | - | ||||
| Szczegóły interfejsu: | Nazwa marki | Nazwa modelu | Kwota | Wyroby | Górna wysokość | Konfiguracja szpilki |
| HRS | DF19G-20P-1H ((56) | 1 sztuk | 20 szpilów | 10,0 mm | ||

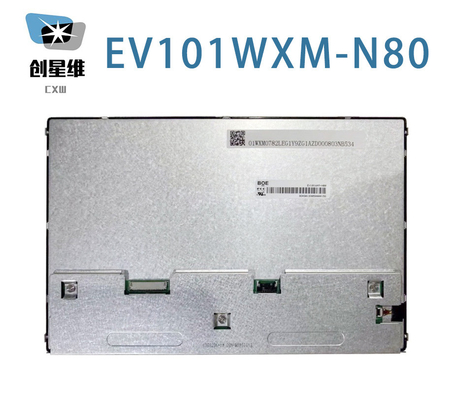

Jeśli chodzi o szczegóły mechaniczne, ma powierzchnię aktywną 216,96 ((W) × 135,6 ((H) mm, rozmiar zarysu 233,2 ((W) × 152,9 ((H) × 10,4 ((D) mm, rozmiar obszaru widzenia 219.4 ((W) × 138.0(H) mm, waga netto 505g (typu). Jako ADS, Normalnie Czarny, Przekazujący produkt LCM, EV101WXM-N80 może zapewnić jasność wyświetlacza 400 cd/m2 900: 1 współczynnik kontrastu przenoszącego, 85/85/85/85 (typu.) ((CR≥10) (L/R/U/D) kąt widzenia, najlepszy kierunek widzenia na symetrii i czas reakcji 30 (Typ.) ((Tr+Td) ms. Skala szarości lub jasność podpixelów określa się sygnałem 6-bitowym + FRC w skali szarości dla każdej kropki,w ten sposób przedstawiając paletę 16.2M kolorów, również z wydajnością gamy kolorów 48% (NTSC). Produkt ten przyjął WLED jako system podświetlenia, który został umieszczony jako typ światła Edge i ma czas pracy 30K godzin,dodatkowo potrzebny jest zewnętrzny sterownik podświetlenia. EV101WXM-N80 wykorzystuje LVDS (1 ch, 8-bit) jako systerm wejściowy sygnału, który jest podłączony przez 20 pinów z napięciem zasilania 3,3 V (typu).
