Szczegóły Produktu:
|
| Marka: | Innolux | Rozmiar przekątnej: | 7,0" |
|---|---|---|---|
| Rozstrzygnięcie: | 1024 (RGB) × 600, WSVGA 170 PPI | Aktywny obszar: | |
| Jasność: | 500 cd/m² (typowo) | Kąt widzenia: | 80/80/60/70 (typ) ((CR≥10) |
| Środowisko: | Operating Temp.: -20 ~ 70 °C ; Temperatura pracy: -20 ~ 70°C; Storage Temp.: -30 ~ |
| Podstawowe informacje: | Producent | Model panelu | Rodzaj paneli | Przymiot |
|---|---|---|---|---|

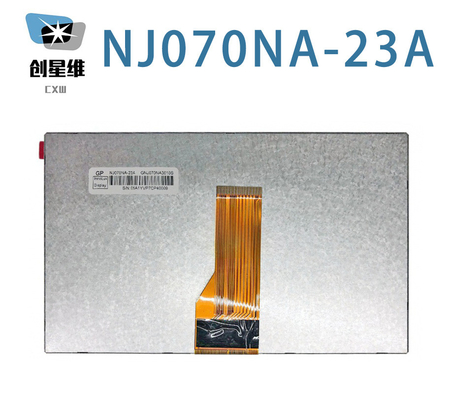

| NJ070NA-23A | a-Si TFT-LCD, LCM | - | ||
| Środowisko: | Państwo RoHS | Wykonująca temp. | Temperatura przechowywania. | Poziom drgań |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Podstawowe informacje: | Światłość (cd/m2) | kąt widzenia (L/R/U/D) | Czas reakcji (ms) |
|---|---|---|---|
| 500 (typowy) | 80/80/60/70 (typ) ((CR≥10) | 10/15 (Typowy) | |
| Najlepszy widok na | Tryb wyświetlania | Wskaźnik kontrastu | |
| O szóstej | TN, zazwyczaj biały, nadający | 800: 1 (typowy) (przesyłający) | |
| Kolor wyświetlacza: | Temperatura koloru | Wyświetlanie kolorów | Biała współrzędna |
| 6638K | 262K/16.7M (6-bit / 8-bit) | X:0.310; Y:0.330 | |
| Biała odmiana: | 1.33/1.43 (typ./maks.) ((9 punktów) | ||
| Rozmiar panelu: | 7.0" | |||
|---|---|---|---|---|
| Właściwości pikseli: | Format pikseli | Konfiguracja pikseli | Wskaźnik rozmiarów pixelów (mm) | Odległość kropki (mm) |
| 1024 ((RGB) × 600 [WSVGA] | Wyróżnienie: | 0.1506×0.1432 [170PPI] | 0.0502x0.1432 | |
| Rozmiar mechaniczny: | Obszar aktywny (mm) | Powierzchnia bezelu (mm) | Wymiar zarysu (mm) | Głębokość zarysu (mm) |
| 154.214(H) × 85.92(V) | 157.21 ((H) × 89.49 ((V) | 164.9 ((H) × 100 ((V) | 40,8±0,3 mm | |
| Wymagania: | Wskaźnik kształtu | Orientacja | Współczynnik widmowy | Styl kształtu |
| Płaski prostokąt | Rodzaj krajobrazu | 16:9 (H:V) | ||
| Montowanie: | Bez | |||
| Inne szczegóły: | Waga | Pokrycie panelu | Leczenie | |
| 1350 g (typ.) | - | Twarda powłoka | ||
| Charakterystyka lampy: | Rodzaj | Pozycja | Ilość | Kształt | Życie (godzin) | Wymiana lamp |
|---|---|---|---|---|---|---|
| WLED | Typ światła krawędzi | - | - | 20K (min.) | - | |
| WLED Electrical: | Zasilanie napięciem | Obecna podaż | Władza | |||
| 8.4/9.9/10.2V (typ./maks.) | Wykorzystanie urządzeń do pomiaru energii elektrycznej | 2.62W (typ.) | ||||
| Cechy interfejsu: | Pozycja | Kierowca podświetlenia | Rodzaj | |||
| - | - Nie, nie. | Zawiera się w interfejsie sygnału | ||||
| Panel napędowy elektryczny: | Zasilanie napięciem | Obecna podaż | Władza | |||
|---|---|---|---|---|---|---|
| 3.3/12/15/-10V (typ.) ((DVDD/AVDD/VGH/VGL) | 35/20/0.4/0.8mA (typ.) ((DIDD/AIDD/IGH/IGL) | 0.4W (typ.) | ||||
| Cechy interfejsu: | Pozycja | Sygnał | Rodzaj | |||
| - | LVDS (1 ch, 6/8-bitowe) | FPC | ||||
| Szczegóły FPC: | Marka | Model | Górna wysokość | Wielkość szpilki | Ilość | Konfiguracja |
| 00,5 mm | 40 szpilów | 1 sztuk | ||||

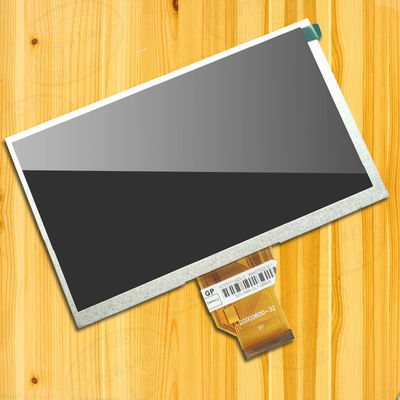

Jeśli chodzi o szczegóły mechaniczne, ma powierzchnię aktywną 154.214 ((W) × 85.92 ((H) mm, rozmiar konturów 164.9 ((W) × 100 ((H) × 5.1 ((D) mm, rozmiar obszaru widzenia 157.21 ((W) × 89.49(H) mm, z obróbką powierzchni powłoką twardą, masą netto 1350g (typ). Jako produkt TN, Normalnie biały, LCM przepuszczalny, NJ070NA-23A może zapewnić jasność wyświetlacza 500 cd/m2 800:1 współczynnik kontrastu transmisywnego, 80/80/60/70 (typ.) ((CR≥10) (L/R/U/D) kąt widzenia, najlepszy kierunek widzenia o godzinie 6 i czas reakcji 10/15 (typ.) ((Tr/Td) ms.Skala szarości lub jasność podpixelów jest określona za pomocą 6-bitowego / 8-bitowego sygnału szarości dla każdej kropkiProdukt ten przyjął WLED jako system podświetlenia, który został umieszczony jako typ światła Edge i ma czas pracy 20K godzin,dodatkowo potrzebny jest zewnętrzny sterownik podświetlenia. NJ070NA-23A wykorzystuje LVDS (1 ch, 6/8-bit) jako systerm wejściowy sygnału, który jest podłączony przez 40 pinów FPC z napięciem zasilania 3,3/12/15/-10V (typ.)
