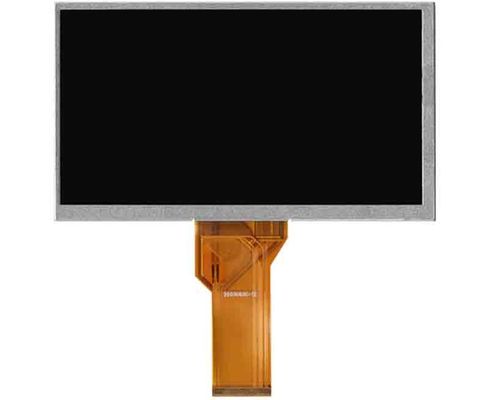

Szczegóły Produktu:
|
| Marka: | Innolux | Rozmiar przekątnej: | 7,0" |
|---|---|---|---|
| Rozstrzygnięcie: | 1024(RGB)×600, WSVGA 169PPI | Aktywny obszar: | 153,6 (szer.) × 90 (wys.) mm |
| Światłość: | 500 cd/m² (typowo) | Kąt widzenia: | 75/75/70/75 (typ) |
| Max. Maks. Ratings Oceny: | Temperatura przechowywania: -30 ~ 80 °C Temperatura pracy: -30 ~ 80 °C |
| Podstawowe informacje: | Marka | Model | Rodzaj | Model alias |
|---|---|---|---|---|
| ZJ070NA-01P | a-Si TFT-LCD, LCM | - | ||
| Niezawodność: | RoHS | Temperatura pracy | Temperatura przechowywania | Odporność na wibracje |
| -30 ~ 80 °C | -30 ~ 80 °C |
| Rozmiar panelu: | 70,0 cala | |||
|---|---|---|---|---|
| Właściwości pikseli: | Rozstrzygnięcie | Układ pikseli | Dźwięk kropki (W × H) | Wskaźnik rozmiaru pikseli (W × H) |
| 1024 ((RGB) × 600, WSVGA | Wyróżnienie: | 00,050 × 0,150 mm | 0.150×0,150 mm [169PPI] | |
| Rozmiar mechaniczny: | Obszar aktywny (W × H) | Powierzchnia bezelu (W × H) | Wymiar zarysu (W × H) | Głębokość zarysu |
| 1530,6 × 90 mm | 1560,4 × 92,8 mm | 1650,75 × 105,39 mm | 40,80±0,3 mm | |
| Wymagania: | Styl formularza | Współczynnik widmowy | Orientacja | Styl kształtu |
| Płaski prostokąt | 17:10 (W: H) | Rodzaj krajobrazu | ||
| / Utrzymanie: | Bez | |||
| Inne cechy: | Pokrycie panelu | Waga | Powierzchnia | |
| - | 156 g | Odblask (mroczność 0%) | ||
| Podstawowe informacje: | Jasność | Tryb działania | Wskaźnik kontrastu |
|---|---|---|---|
| 500 cd/m2 (typowy) | TN, zazwyczaj biały, nadający | 7001 (typowy) (przekazujący) | |
| kąt widzenia ((L/R/U/D) | Kierunek widzenia | Szybkość reakcji | |
| 75/75/70/75 (typ) | O szóstej | 10/15 (typ) (Tr/Td) (ms) | |
| Kolor wyświetlacza: | Temperatura koloru | Ilość kolorów | Biały kolor |
| 6638K | 262K/16.7M (6-bitowe / 6-bitowe + Hi-FRC) | X:0.310; Y:0.330 | |
| Zmiana jasności: | 1.33/1.43 (typ./maks.) ((9 punktów) | ||
| Sygnał elektryczny: | Prąd wejściowy | Wpływ napięcia | Konsumpcja | |||
|---|---|---|---|---|---|---|
| 38/20/0.25/0.25mA (typ.) ((IDVDD/IAVDD/IGH/IGL) | 3.3/11.0/20.0/-6.8V (typ.) ((DVDD/AVDD/VGH/VHL) | 0.35W (typ.) | ||||
| Cechy interfejsu: | Pozycja | Rodzaj | Interfejs | |||
| - | FPC | LVDS (1 ch, 6/8-bitowe) | ||||
| Interfejs sygnału: | Marka | Model | Kwota | Górna wysokość | Wyroby | Przypisanie szpilki |
| 1 sztuk | 00,5 mm | 40 szpilów | ||||
| Światło tylne | Rodzaj | Pozycja | Kształt | Kwota | Życie (godzin) | Zastąpienie |
|---|---|---|---|---|---|---|
| WLED | Typ światła krawędzi | - | - | 15K ((Typowy.) | - | |
| WLED Electrical: | Prąd wejściowy | Wpływ napięcia | Konsumpcja | |||
| 240/300mA (typ./maks.) | 90,9/10,5 V (typ/maks.) | 2.38W (typ.) | ||||
| Cechy interfejsu: | Pozycja | Rodzaj | Kierowca WLED | |||
| - | Zawiera się w interfejsie sygnału | - Nie, nie. | ||||
Jeśli chodzi o szczegóły mechaniczne, ma powierzchnię aktywną 153,6 ((W) × 90 ((H) mm, rozmiar zarysu 165,75 ((W) × 105,39 ((H) × 5,1 ((D) mm, rozmiar powierzchni widzenia 156.4 ((W) × 92.8 ((H) mm, z oczyszczeniem powierzchniowym oświetlenia (Haze 0%), waga netto 156g. Jako produkt TN, Normalnie Biały, Transmisywny LCM, ZJ070NA-01P może zapewnić jasność wyświetlacza 500 cd/m2 700:1 współczynnik kontrastu transmisywnego, 75/75/70/75 (typ.) ((CR≥10) (L/R/U/D) kąt widzenia, najlepszy kierunek widzenia o godzinie 6 i czas reakcji 10/15 (typ.) ((Tr/Td) ms.Skala szarości lub jasność podpixelów jest określona za pomocą sygnału 6-bitowego / 6-bitowego + Hi-FRC dla każdej kropki, prezentując w ten sposób paletę kolorów 262K/16.7M, również z wydajnością gamy kolorów 70% (NTSC).Ten produkt przyjął WLED jako systerm podświetlenia, który został umieszczony jako typ światła Edge i mają czas pracy 15K godzinZJ070NA-01P wykorzystuje LVDS (1 ch, 6/8-bit) jako systerm wejściowy sygnału, który jest podłączony przez 40 pinów FPC z napięciem zasilania 3,3/11.0/20.0/-6.8V (typ.) ((DVDD/AVDD/VGH/VHL).
