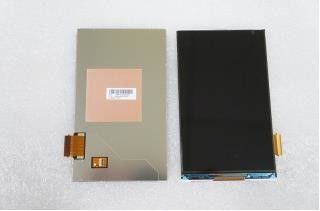

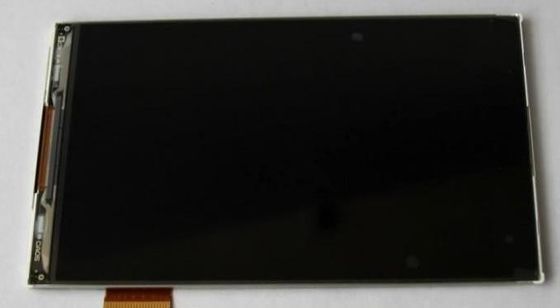

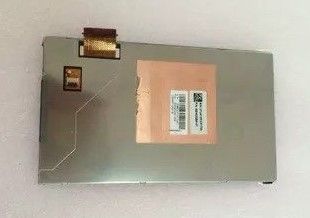

Szczegóły Produktu:
|
Nazwa modelu: | LQ043Y1DX01 | Rozmiar ekranu: | 4,3 cala |
---|---|---|---|
Producent: | Ostry | układ: | Pionowy pasek RGB |
Luminancja: | 350 cd / m² (Typ.) | Podświetlenie: | 8S1P WLED, bez sterownika |
Max. Max. Ratings Oceny: | Temperatura przechowywania: -30 ~ 70 ° C Temperatura pracy: -20 ~ 60 ° C | Liczba pikseli: | 480 (RGB) × 800 (WVGA) 217PPI |
High Light: | Wyświetlacz LCD o wysokiej jasności WLED,ekran LCD TFT CCFL,wyświetlacz LCD TFT Sharp TFT |
Podstawowe informacje : | Marka | Model3 Kompatybilny | Rodzaj | Alias modelu |
---|---|---|---|---|
OSTRY | LQ043Y1DX01 | a-Si TFT-LCD, LCM | 60H00300-00P | |
Niezawodność : | RoHS | temperatura robocza | Temperatura przechowywania | Odporność na wibracje |
-20 ~ 60 °C | -30 ~ 70 ° C | - |
Podstawowe informacje : | Jasność | Tryb pracy | Współczynnik kontrastu |
---|---|---|---|
350 cd/m² (typ.) | ASV, normalnie czarny, przepuszczalny | 900:1 (typ.) (przepuszczalny) | |
Kąt widzenia (L/P/U/D) | Kierunek oglądania | Szybkość odpowiedzi | |
80/80/80/80 (Typ.) (CR≥10) | Symetria | 35 (Typ.) (Tr+Td) (ms) | |
Kolor wyświetlacza : | Temperatura koloru | Ilość koloru | Chromatyczność koloru białego |
6737K | 65K | X:0,310;Y: 0,320 |
Rozmiar panelu: | 4,3 cala | |||
---|---|---|---|---|
Funkcje pikseli : | Rozkład | Układ pikseli | Skok punktu (szer.×wys.) | Rozstaw pikseli (szer.×wys.) |
480 (RGB)×800, WVGA | Pionowy pasek RGB | 0,039×0,117 mm | 0,117×0,117 mm [217PPI] | |
Rozmiar mechaniczny: | Obszar aktywny (szer.×wys.) | Obszar ramki (szer.×wys.) | Wymiary zarysu (szer.×wys.) | Głębokość konturu |
56,16×93,6 mm | - | 62,46×105,9 mm | 2,2/2,3 (typ./maks.) mm | |
Funkcje zarysu: | Styl formularza | Współczynnik proporcji | Orientacja | Styl kształtu |
Płaski prostokąt | 3:5 (szer.: wys.) | Typ portretowy | ||
Inne funkcje : | Osłona panelu | Waga | Powierzchnia | |
- | TBD | Twarda powłoka (3H) |
Sygnał elektryczny : | Bieżące wejście | Wejście napięciowe | Konsumpcja | |||
---|---|---|---|---|---|---|
- | 3,0/2,6 V (typowo) (VCI/VDDIO) | 76mW (typ.) | ||||
Napięcie dla sygnałów wyświetlacza: | 0≤VIL≤0.3VDDIO;0,7VDDIO≤VIH≤VDDIO | |||||
Funkcje interfejsu: | Pozycja | Rodzaj | Berło | |||
- | ZKP | Równoległy RGB | ||||
Interfejs sygnału: | Marka | Model | Ilość | Rozstaw pinów | Szpilki | Przydzielenie pinu |
1 szt. | 0,3 mm | 45 pinów |
Funkcje podświetlenia: | Rodzaj | Pozycja | Kształt | Ilość | Życie (godziny) | Zastąpienie |
---|---|---|---|---|---|---|
WLED | Typ światła krawędzi | 1 struna | 8S1P | - | - | |
WLED elektryczny : | Bieżące wejście | Wejście napięciowe | Konsumpcja | |||
20mA (typ.) | 25,6 V (typ.) | 512mW (typ.) | ||||
Funkcje interfejsu: | Pozycja | Rodzaj | Sterownik WLED | |||
- | Zawarte w interfejsie sygnału panelu | Nie |
LQ043Y1DX01 obsługuje wyświetlacz; 480(RGB)×800(WVGA) o proporcjach 3:5 (W:H), którego piksele są ułożone w pionowy pas RGB.Jeśli chodzi o detal mechaniczny, posiada obszar aktywny 56,16(W)×93,6(H) mm, rozmiar obrysu 62,46(W)×105,9(H)×2,3(D) mm, z obróbką powierzchni Hard powłoką (3H), masa netto TBD.Jako produkt ASV, Normally Black, Transmissive LCM, LQ043Y1DX01 może zapewnić jasność wyświetlacza 350 cd/m² 900:1 transmisyjny współczynnik kontrastu, 80/80/80/80 (typ.) (CR≥10) (L/R/U/ D) kąt widzenia, najlepszy kierunek patrzenia na Symetrii i czas reakcji 35 (Typ.)(Tr+Td) ms., prezentując paletę 65 tys. kolorów, również z gamą kolorów 72% (NTSC).W tym produkcie zastosowano 8S1P WLED jako system podświetlenia, który został umieszczony jako typ światła krawędziowego, dodatkowo potrzebny jest zewnętrzny sterownik podświetlenia.
