Szczegóły Produktu:
|
| Producent: | Ostry | Nazwa modelu: | LM057QC1T01 |
|---|---|---|---|
| Luminancja: | 180 cd / m² (typ.) | Rozmiar ekranu: | 5,7 cala |
| Liczba pikseli: | 320 (RGB) × 240 (QVGA) 70PPI | Rodzaj sygnału: | Dane równoległe (8 bitów), złącze 15 pinów |
| Podświetlenie: | 1 szt. CCFL, 25 tys. Godzin, bez sterownika | Max. Max. Ratings Oceny: | Temperatura przechowywania: -25 ~ 60 ° C Temperatura pracy: 0 ~ 50 ° C |
| High Light: | Wyświetlacz LCD o wysokiej jasności WLED,ekran LCD TFT CCFL,wyświetlacz LCD TFT Sharp TFT |
||
| Funkcje pikseli : | Rozkład | 320(RGB)×240, QVGA | Skok kropki (mm) | 0,120×0,360 (poz.×pion) |
|---|---|---|---|---|
| Format pikseli | Pionowy pasek RGB | Rozstaw pikseli (mm) | 0,360×0,360 (poz.×pion) [70PPI] | |
| Rozmiar mechaniczny: | Obszar aktywny (mm) | 115,2 (poziom) × 86,4 (pion) | Obszar ramki (mm) | 121,3 (poziom) × 92,6 (pion) |
| Wymiary konturu (mm) | 154,6(poziom) × 114,8(pion) | Głębokość (mm) | 8,3 ± 0,5 | |
| Funkcje zarysu: | Styl formularza | Płaski prostokąt | Zarys kształtu | |
| Współczynnik proporcji | 4:3 (poziom:pion) | Orientacja | Typ krajobrazu | |
| Montaż : | Otwory montażowe w czole (2-2,3.2, 2-R1.6) | |||
| Inne specyfikacje: | Waga | 200g (Typ.) | Leczenie | - |
| Sygnał elektryczny : | Napięcie zasilające | 3,3/5,0 V (typ.) (VDD) | Obecnie zaopatrzenie | 1,5/3,0 mA (typowo) (3,3 V/5,0 V) (IDD) | ||
|---|---|---|---|---|---|---|
| Typ sygnału : | Dane równoległe (8-bitowe) | Napięcie sygnału | - | |||
| Funkcje interfejsu: | Pozycja | - | Rodzaj | Złącze | ||
| Szczegóły interfejsu: | Marka | Model | Ilość | Szpilki | Smoła | Konfiguracja pinów |
| molex | 53261-1510 | 1 szt. | 15 pinów | 1,25 mm | ||
| Podstawowe informacje : | Luminancja (cd/m²) | 180 (Typ.) | Współczynnik kontrastu | 40:1 (typ.) (przepuszczalny) |
|---|---|---|---|---|
| Kąt widzenia | 50/50/35/60 (Typ.) (CR≥2) | Tryb wyświetlania | STN, normalnie czarny, przepuszczalny | |
| Najlepszy widok na | Godzina szósta | Odpowiedź (ms) | 450/100 (Typ.) (Tr/Td) | |
| Wydajność koloru : | Biała współrzędna | X: 0,320;Y: 0,330 | Kolory wyświetlacza | Kolor |
| Temperatura koloru | 6116K | Biała jednolitość | - |
| Funkcje podświetlenia: | Kształt | Prosto | Rodzaj | CCFL | Pozycja | Typ światła krawędziowego (dolna strona) |
|---|---|---|---|---|---|---|
| Zastąpienie | - | Ilość | 1 szt. | Dożywotni | 25 tys. (typ.) (godziny) | |
| Lampa elektryczna : | Napięcie zasilające | 400V (typ.) | Obecnie zaopatrzenie | 4,0/6,0/6,5 mA (min./typ./maks.) | ||
| Częstotliwość | 40/80 KHz (Min./Maks.) | Napięcie rozruchowe | 650/770 V (maks.) (Ta = + 25 / 0 ℃) | |||
| Konsumpcja | 2,4 W (typowo) | |||||
| Funkcje interfejsu: | Pozycja | - | Rodzaj | Złącze | ||
| Szczegóły interfejsu: | Marka | Model | Ilość | Szpilki | Smoła | Konfiguracja pinów |
| JST | BHR-03VS-1 | 1 szt. | 3 szpilki | 4,0 mm | BLL-3 PINS-HNL | |
| Sterownik podświetlenia: | Nie | |||||

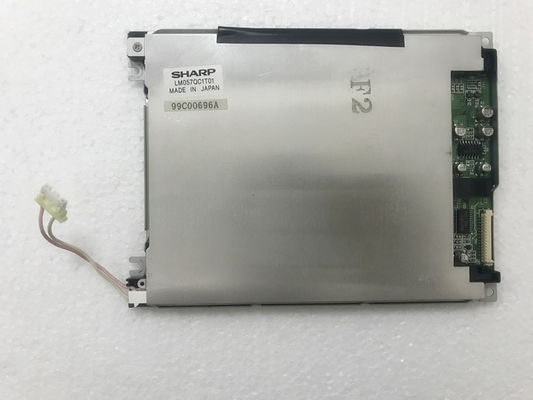

LM057QC1T01 obsługuje wyświetlacz; 320(RGB)×240(QVGA) o współczynniku proporcji 4:3 (szer.:wys.), którego piksele są ułożone w pionowy pas RGB.Jeśli chodzi o szczegóły mechaniczne, to posiada obszar aktywny 115,2 (szer.) × 86,4 (wys.) mm, rozmiar konturu 154,6 (szer.) × 114,8 (wys.) mm, obszar wyświetlania 121,3 (szer.) × 92,6 (wys.) mm, waga netto 200g (Typ.).Jako produkt STN, Normally Black, Transmissive LCM, LM057QC1T01 może zapewnić jasność wyświetlacza 180 cd/m² Współczynnik kontrastu transmisyjnego 40:1, 50/50/35/60 (typ.) (CR≥2) (L/R/U/ D) kąt widzenia, najlepszy kierunek patrzenia na godzinie 6 i czas reakcji 450/100 (Typ.)(Tr/Td) ms, prezentując w ten sposób paletę kolorów kolorów.Ten produkt przyjął 1 sztukę CCFL jako system podświetlenia, który został umieszczony jako typ światła krawędziowego (strona dolna) i ma czas pracy 25K godzin, dodatkowo potrzebny jest zewnętrzny sterownik podświetlenia.
