Szczegóły Produktu:
|
| Marka panelu: | Ostry | Model panelu: | LM100SS1T522 |
|---|---|---|---|
| Jasność: | 100 cd / m² (typ.) | Otwarcie ramki: | 207,0 (szer.) × 156,0 (wys.) Mm |
| Rozmiar panelu: | 10,0 CALA | Rozkład: | 800 (RGB) × 600, SVGA, 99PPI |
| Rodzaj lampy: | 1 szt. CCFL, 25 000 godzin, bez sterownika | Środowisko: | Operating Temp.: 0 ~ 40 °C ; Temperatura pracy: 0 ~ 40 ° C; Storage Temp.: -25 ~ 60 |
| High Light: | Ekran SVGA Sharp TFT LCD,przemysłowy panel LCD XGA,wyświetlacz LVDS TFT LCD |
||
| Rozmiar ekranu : | 10,0" | |||
|---|---|---|---|---|
| Funkcje pikseli : | Liczba pikseli | Format pikseli | Skok punktu (H×V) | Rozstaw pikseli (poz.×pion) |
| 800(RGB)×600, SVGA | Pionowy pasek RGB | 0,085×0,255 mm | 0,255×0,255 mm [99PPI] | |
| Rozmiar mechaniczny: | Obszar wyświetlania (poz.×pion) | Otwór ramki (poz. × pion.) | Całkowity wymiar (H×V) | Całkowita głębokość |
| 203,98×152,98 mm | 207,0×156,0 mm | 236,8×172,5 mm | 6,5 ± 0,3 mm | |
| Funkcje zarysu: | Kształt formy | Proporcje obrazu (poziom: pion) | Orientacja | Styl kształtu |
| Płaski prostokąt | 4:3 | Typ krajobrazu | ||
| Inne specyfikacje: | Masa | Osłona panelu | Obróbka powierzchniowa | |
| 340g | - | Antyodblaskowa, twarda powłoka (3H) | ||
| Funkcje podświetlenia: | Rodzaj | Pozycja | Życie (godziny) | Ilość | Kształt | Zastąpienie |
|---|---|---|---|---|---|---|
| CCFL | Typ światła krawędzi | 25 tys. (typ.) | 1 szt. | Prosto | - | |
| CCFL elektryczne: | Napięcie wejściowe | Prąd wejściowy | Pobór energii | |||
| 555V (typ.) | 4,3/5,0 mA (typ./maks.) | 2,4 W (typowo) | ||||
| Częstotliwość pracy | Napięcie rozruchowe | |||||
| 40/100 KHz (Min./Maks.) | 850/1050 V (maks.) (Ta = + 25 / 0 ℃) | |||||
| Funkcje interfejsu: | Stan kierowcy CCFL | Typ fizyczny | Pozycja interfejsu | |||
| Nie | Złącze | - | ||||
| Szczegóły interfejsu | Nazwa handlowa | Nazwa modelu | Ilość | Szpilki | Rozstaw pinów | Konfiguracja pinów |
| JST | BHR-03VS-1 | 1 szt. | 3 szpilki | 4,0 mm | BLL-3 PINS-HNL | |
| Podstawowe informacje : | Luminancja | Tryb pracy | Współczynnik kontrastu |
|---|---|---|---|
| 100 cd/m² (typ.) | STN, normalnie czarny, przepuszczalny | 50:1 (typ.) (przepuszczalny) | |
| Dobry widok w | Kąt widzenia | Czas odpowiedzi | |
| - | 30/30/15/25 (Typ.) (CR≥5) | 220/80 (Typ.) (Tr/Td) (ms) | |
| Kolor wyświetlacza : | Temperatura koloru: | Kolor wsparcia | Współrzędna koloru |
| 7075K | Kolor | X: 0,300;Y: 0,340 |
| Sygnał elektryczny : | Napięcie wejściowe | Prąd wejściowy | Pobór energii | |||
|---|---|---|---|---|---|---|
| 3,3 V (typ.) | - | 680/975mW (typ./maks.) | ||||
| Funkcje interfejsu: | Typ sygnału | Typ fizyczny | Pozycja interfejsu | |||
| Dane równoległe (8-bitowe) | Złącze | - | ||||
| Szczegóły interfejsu: | Nazwa handlowa | Nazwa modelu | Ilość | Szpilki | Rozstaw pinów | Konfiguracja pinów |
| JAE | FI-W31P-HF | 1 szt. | 31 pinów | 1,25 mm | ||

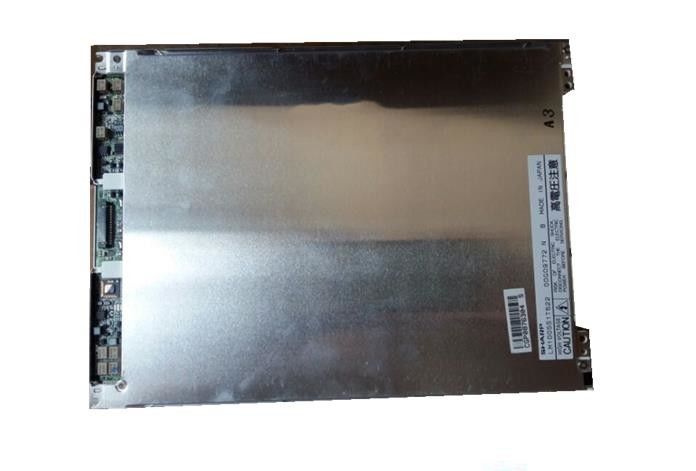

LM100SS1T522 obsługuje wyświetlacz 800(RGB)×600(SVGA) o współczynniku proporcji 4:3 (szer.:wys.), którego piksele są ułożone w pionowy pas RGB.Jeśli chodzi o szczegóły mechaniczne, to posiada obszar aktywny 203,98(szer)×152,98(wys) mm, rozmiar konturu 236,8(szer)×172,5(wys)×6,8(gł) mm, obszar wyświetlania 207,0(szer)×156,0 (H) mm, z powłoką antyodblaskową, Hard (3H), waga netto 340g.Jako produkt STN, Normally Black, Transmissive LCM, LM100SS1T522 może zapewnić jasność wyświetlacza 100 cd/m² Współczynnik kontrastu transmisyjnego 50:1, 30/30/15/25 (Typ.) (CR≥5) (L/R/U/ D) kąt widzenia i czas reakcji 220/80 (Typ.)(Tr/Td) ms, prezentując w ten sposób paletę kolorów kolorów.Ten produkt przyjął 1 sztukę CCFL, ponieważ jest to system podświetlenia, który został umieszczony jako typ światła krawędziowego i ma czas pracy 25K godzin, dodatkowo potrzebny jest zewnętrzny sterownik podświetlenia.
