Szczegóły Produktu:
|
| Model panelu: | LM10V332 | Rozmiar panelu: | 10,4 cala |
|---|---|---|---|
| Rozkład: | 640 (RGB) × 480, VGA, 76PPI | Jasność: | 160 cd / m² (typ.) |
| Otwarcie ramki: | 215,4 (szer.) × 162,4 (wys.) Mm | Rodzaj lampy: | 1 szt.CCFL, 40 tys. Godzin, bez sterownika |
| Środowisko: | Operating Temp.: 0 ~ 40 °C ; Temperatura pracy: 0 ~ 40 ° C; Storage Temp.: -25 ~ 60 | Kąt widzenia: | 30/30/25/15 (typ.) |
| High Light: | Ekran SVGA Sharp TFT LCD,przemysłowy panel LCD XGA,wyświetlacz LVDS TFT LCD |
||
| Rozmiar panelu: | 10.4 cala in | |||
|---|---|---|---|---|
| Funkcje pikseli : | Rozkład | Układ pikseli | Skok punktu (szer.×wys.) | Rozstaw pikseli (szer.×wys.) |
| 640(RGB)×480, VGA | Pionowy pasek RGB | 0,110 × 0,330 mm | 0,330×0,330mm [76PPI] | |
| Rozmiar mechaniczny: | Obszar aktywny (szer.×wys.) | Obszar ramki (szer.×wys.) | Wymiary zarysu (szer.×wys.) | Głębokość konturu |
| 211,2×158,4 mm | 215,4×162,4 mm | 246×193,6 mm | 8,5 (maks.) mm | |
| Funkcje zarysu: | Styl formularza | Współczynnik proporcji | Orientacja | Styl kształtu |
| Płaski prostokąt | 4:3 (szer. : wys.) | Typ krajobrazu | ||
| Mocowanie : | Otwory montażowe (4-Φ3,5) na lewej, prawej ramce | |||
| Inne funkcje : | Osłona panelu | Waga | Powierzchnia | |
| - | 450g (typ.) | - | ||
| Podstawowe informacje : | Jasność | Tryb pracy | Współczynnik kontrastu |
|---|---|---|---|
| 160 cd/m² (typ.) | STN, normalnie czarny, przepuszczalny | 50:1 (typ.) (przepuszczalny) | |
| Kąt widzenia (L/P/U/D) | Kierunek oglądania | Szybkość odpowiedzi | |
| 30/30/25/15 (Typ.) (CR≥5) | - | 220/80 (Typ.) (Tr/Td) (ms) | |
| Kolor wyświetlacza : | Temperatura koloru | Ilość koloru | Chromatyczność koloru białego |
| 9154K | Kolor | X:0,275;Y: 0,320 |
| Sygnał elektryczny : | Bieżące wejście | Wejście napięciowe | Konsumpcja | |||
|---|---|---|---|---|---|---|
| 90/135mA (typ./maks.) | 5.0V (typ.) | 450/680mW (typ./maks.) | ||||
| Funkcje interfejsu: | Pozycja | Rodzaj | Berło | |||
| - | Złącze | Dane równoległe (8-bitowe) | ||||
| Interfejs sygnału: | Marka | Model | Ilość | Rozstaw pinów | Szpilki | Przydzielenie pinu |
| HRS | DF9B-31P-1V | 1 szt. | 1,0 mm | 31 pinów | ||
| Funkcje podświetlenia: | Rodzaj | Pozycja | Kształt | Ilość | Życie (godziny) | Zastąpienie |
|---|---|---|---|---|---|---|
| CCFL | Typ światła krawędziowego (strona górna) | Prosto | 1 szt. | 40 tys. (typ.) | - | |
| CCFL elektryczne: | Bieżące wejście | Wejście napięciowe | Konsumpcja | |||
| 5,5mA (typowo) | 520V (typ.) | 2,86 W (typowo) | ||||
| Włącz napięcie | Częstotliwość lampy | |||||
| 760/1300 V (maks.) (Ta = + 25 / 0 ℃) | 40/70 KHz (min./maks.) | |||||
| Funkcje interfejsu: | Pozycja | Rodzaj | Sterownik CCFL | |||
| - | Złącze | Nie | ||||
| Szczegóły interfejsu | Marka | Model | Ilość | Rozstaw pinów | Szpilki | Przydzielenie pinu |
| JST | BHR-03VS-1 | 1 szt. | 4,0 mm | 3 szpilki | BLL-3 PINS-HNL | |

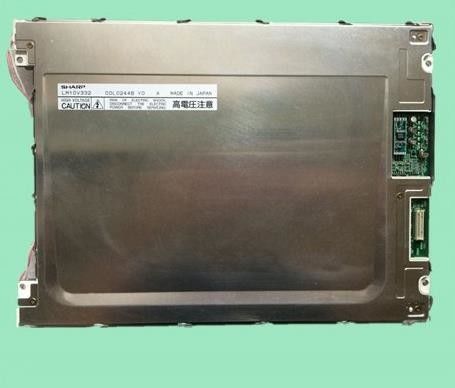

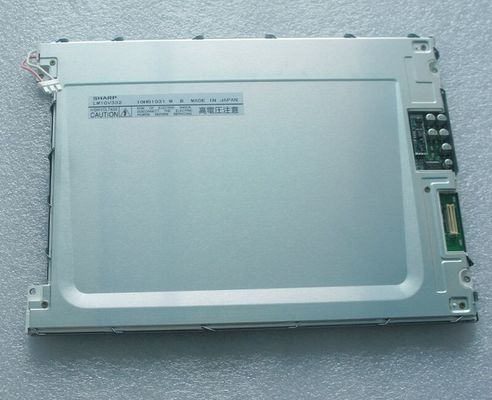

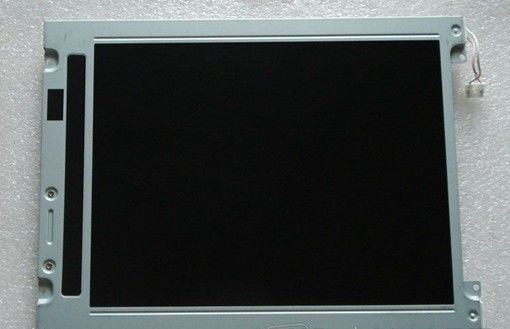

LM10V332 obsługuje wyświetlacz 640(RGB)×480(VGA) o proporcjach 4:3 (szer.:wys.), którego piksele są ułożone w pionowy pas RGB.Jeśli chodzi o szczegóły mechaniczne, posiada obszar aktywny 211,2(szer)×158,4(wys) mm, obrys 246(szer)×193,6(wys) mm, pole widzenia 215,4(szer)×162,4(wys) mm, waga netto 450g (Typ.).Jako produkt STN, Normally Black, Transmissive LCM, LM10V332 może zapewnić jasność wyświetlacza 160 cd/m² Współczynnik kontrastu transmisyjnego 50:1, 30/30/25/15 (Typ.) (CR≥5) (L/R/U/ D) kąt widzenia i czas reakcji 220/80 (Typ.)(Tr/Td) ms, prezentując w ten sposób paletę kolorów kolorów.W tym produkcie zastosowano 1 szt. CCFL, ponieważ jest to system podświetlenia, który został umieszczony jako typ światła krawędziowego (strona górna) i ma czas pracy 40K godzin, dodatkowo potrzebny jest zewnętrzny sterownik podświetlenia.LM10V332 wykorzystuje Parallel Data (8-bit) jako system wprowadzania sygnału, który jest połączony 31-stykowym złączem o napięciu zasilania 5.0V (typ.).
