Szczegóły Produktu:
|
| Marka panelu: | Ostry | Model panelu: | LM10V335 |
|---|---|---|---|
| Jasność: | 70 cd / m² (typ.) | Rozmiar panelu: | 10,4 cala |
| Format pikseli: | Pionowy pasek RGB | Otwarcie ramki: | 215,2 (szer.) × 162,4 (wys.) Mm |
| Rodzaj lampy: | 1 szt. CCFL, 25 000 godzin, bez sterownika | Interfejs sygnałowy: | Dane równoległe (8-bitowe), 31-stykowe złącze |
| Rozkład: | 640 (RGB) × 480, VGA, 76PPI | Środowisko: | Operating Temp.: 0 ~ 50 °C ; Temperatura pracy: 0 ~ 50 ° C; Storage Temp.: -25 ~ 60 |
| High Light: | Ekran SVGA Sharp TFT LCD,przemysłowy panel LCD XGA,wyświetlacz LVDS TFT LCD |
||
| Podstawowe szczegóły: | Producent | OSTRY | Nazwa modelu | LM10V335 |
|---|---|---|---|---|
| Typ panelu | CSTN-LCD , LCM | Inne imię | - | |
| Rozmiar panelu | 10.4 cala in | Zaprojektowany dla | ||
| Maksymalne oceny : | Temperatura OP | 0 ~ 50 ° C | ST Temperatura | -25 ~ 60 °C |
| Poziom wibracji | - | RoHS |
| Funkcje pikseli : | Liczba pikseli | 640(RGB)×480 [VGA] | Układ | Pionowy pasek RGB |
|---|---|---|---|---|
| Skok kropki (szer. × wys.) | 0,110 × 0,330 mm | Rozstaw pikseli (szer.×wys.) | 0,330×0,330mm [76PPI] | |
| Fizyczny rozmiar : | Aktywne oglądanie | 211,18 (szer.) × 158,38 (wys.) mm | Wym. | 264 (szer.) × 193,6 (wys.) mm |
| Otwarcie ramki | 215,2 (szer.) × 162,4 (wys.) mm | Całkowita głębokość | 8,5 (maks.) mm | |
| Funkcje zarysu: | Kształt formy | Płaski prostokąt | Orientacja | Typ krajobrazu |
| Współczynnik proporcji (szer.: wys.) | 4:3 | Styl kształtu | ||
| Mocowanie : | Otwory montażowe (4-Φ3,5) na lewej, prawej ramce | |||
| Inne szczegóły: | Masa | 450g (typ.) | Powierzchnia | - |
| Podstawowe informacje : | Luminancja | 70 cd/m² (typ.) | Współczynnik kontrastu | 30 : 1 (typ.) (przepuszczalny) |
|---|---|---|---|---|
| Dobry widok w | - | Szybkość odpowiedzi | 220/80 (Typ.) (Tr/Td) (ms) | |
| Kąt widzenia | 30/30/25/15 (Typ.) (CR≥5) | Tryb pracy | STN, normalnie czarny, przepuszczalny | |
| Wydajność koloru : | Chromatyczność | Szer: 0,275;Wy: 0,320 | Kolor wsparcia | Kolor |
| Temperatura koloru | 9154K | Biała jednolitość | - |
| Cechy lampy: | Kształt lampy | Prosto | Typ lampy | CCFL | Pozycja | Typ światła krawędziowego (strona górna) |
|---|---|---|---|---|---|---|
| Wymieniać się | - | Ilość | 1 szt. | Życie | 25 tys. (typ.) (godziny) | |
| Lampa elektryczna : | Prąd wejściowy | 5,5mA (typowo) | Napięcie wejściowe | 510V (typ.) | ||
| Częstotliwość | 20/70 KHz (min./maks.) | Włącz napięcie | 760/1300 V (maks.) (Ta = + 25 / 0 ℃) | |||
| Konsumpcja | 2,8 W (typ.) | |||||
| Funkcje interfejsu: | Pozycja | - | Typ fizyczny | Złącze | ||
| Szczegóły interfejsu: | Marka | Model | Ilość | Rozstaw pinów | Kwota PIN | Przydzielenie pinu |
| JST | BHR-03VS-1 | 1 szt. | 4,0 mm | 3 szpilki | BLL-3 PINS-HNL | |
| Sterownik podświetlenia: | Nie | |||||
| Sygnał elektryczny : | Prąd wejściowy | 210/320mA (typ./maks.) | Napięcie wejściowe | 5.0V (typ.) | ||
|---|---|---|---|---|---|---|
| Konsumpcja | 1,05/1,60 W (typ./maks.) | Interfejs sygnału | Dane równoległe (8-bitowe) | |||
| Napięcie logiczne dla sygnałów: | 0≤VIL≤0.2VDD;0,8VDD≤VIH≤VDD | |||||
| Funkcje interfejsu: | Pozycja | - | Typ fizyczny | Złącze | ||
| Interfejs sygnału: | Marka | Model | Ilość | Rozstaw pinów | Kwota PIN | Przydzielenie pinu |
| HRS | DF9B-31P-1V | 1 szt. | 1,0 mm | 31 pinów | ||

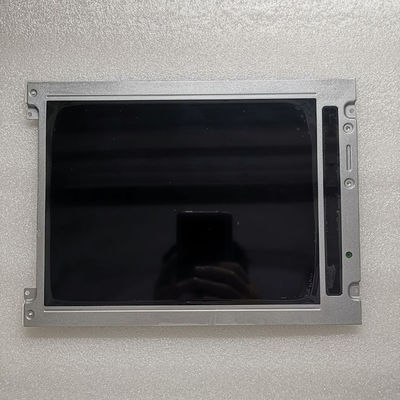

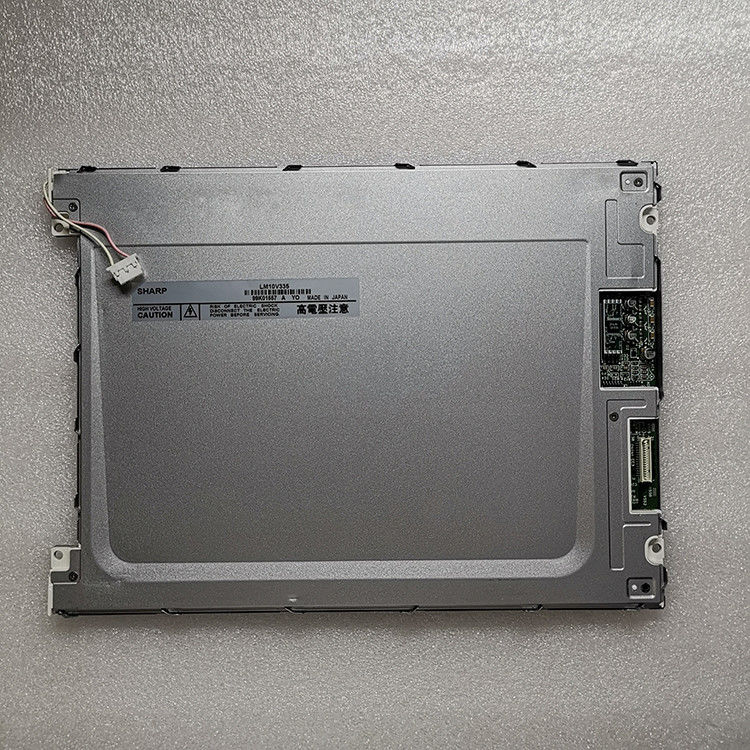

LM10V335 obsługuje wyświetlacz 640(RGB)×480(VGA) o proporcjach 4:3 (szer.:wys.), którego piksele są ułożone w pionowy pas RGB.Jeśli chodzi o szczegóły mechaniczne, to posiada obszar aktywny 211,18(szer)×158,38(wys) mm, rozmiar konturu 264(szer)×193,6(wys)×8,5(gł) mm, rozmiar pola widzenia 215,2(szer)×162,4 (H) mm, waga netto 450g (Typ.).Jako produkt STN, Normally Black, Transmissive LCM, LM10V335 może zapewnić jasność wyświetlacza 70 cd/m² Współczynnik kontrastu transmisyjnego 30:1, 30/30/25/15 (Typ.) (CR≥5) (L/R/U/ D) kąt widzenia i czas reakcji 220/80 (Typ.)(Tr/Td) ms, prezentując w ten sposób paletę kolorów kolorów.W tym produkcie zastosowano 1 szt. CCFL, ponieważ jest to system podświetlenia, który został umieszczony jako typ światła krawędziowego (strona górna) i ma czas pracy 25K godzin, dodatkowo potrzebny jest zewnętrzny sterownik podświetlenia.
