Szczegóły Produktu:
|
| Rozmiar panelu: | 5,7 CALA | Model panelu: | LM32019P |
|---|---|---|---|
| Jasność: | 70 cd / m² (typ.) | Otwarcie ramki: | 121,0 (szer.) × 91,6 (wys.) Mm |
| Rozkład: | 320 × 240, QVGA, 70PPI | Interfejs sygnałowy: | Dane równoległe (4-bitowe), 12 pinów FPC |
| Środowisko: | Operating Temp.: 0 ~ 45 °C ; Temperatura pracy: 0 ~ 45 ° C; Storage Temp.: -25 ~ 60 | Rodzaj lampy: | 1 szt. CCFL, 15 tys. Godzin, bez sterownika |
| High Light: | Ekran SVGA Sharp TFT LCD,przemysłowy panel LCD XGA,wyświetlacz LVDS TFT LCD |
||
| Podstawowa informacja : | Marka panelu | OSTRY | Model panelu | LM32019P |
|---|---|---|---|---|
| Rozmiar przekątnej | 5,7" | Podanie | ||
| Typ panelu | FSTN-LCD, LCM | Alias modelu | - | |
| Niezawodność : | Temperatura pracy | 0 ~ 45 ° C | Temperatura przechowywania | -25 ~ 60 °C |
| Podstawowe informacje : | Jasność | 70 cd/m² (typ.) | Współczynnik kontrastu | 10:1 (typ.) (przepuszczalny) |
|---|---|---|---|---|
| Kąt widzenia | 25/25/15/30 (Typ.) (CR≥4) | Tryb optyczny | STN, czarno-biały (negatyw), przepuszczalny | |
| Kierunek oglądania | - | Czas odpowiedzi | 350/170 (Typ.) (Tr/Td) (ms) | |
| Wydajność koloru : | Chromatyczność | - | Numery kolorów | Monochromia |
| Temperatura koloru | - | Biała jednolitość | 1,30/1,50 (typ./maks.) (5 punktów) |
| Funkcje pikseli : | Format pikseli | 320×240 [QVGA] | Plamka | 0,360×0,360 mm (wys.×pion) |
|---|---|---|---|---|
| Konfiguracja | Prostokąt | Skok pikseli | 0,360×0,360 mm (wys.×pion) [70PPI] | |
| Rozmiar mechaniczny: | Obszar wyświetlania | 115,17 × 86,37 mm (wys. × pion.) | Obszar ramki | 121,0 × 91,6 mm (wys. × pion.) |
| Wym. obrys. | 166×109 mm (wys.×pion) | Głębokość konturu | 7,5 (maks.) mm | |
| Funkcje zarysu: | Współczynnik kształtu | Płaski prostokąt | Orientacja | Typ krajobrazu |
| Współczynnik proporcji | 4:3 (poziom:pion) | Styl kształtu | ||
| Otwory i wsporniki: | Otwory montażowe w powierzchni (3-Φ3.0, 1-Φ2.8) | |||
| Inne funkcje : | Waga | 160g (typ.) | Powierzchnia | - |
| System sygnału : | Dane równoległe (4-bitowe) | Napięcie logiczne | - | |||
|---|---|---|---|---|---|---|
| Sygnał elektryczny : | Wejście napięciowe | 5.0V (typ.) | Bieżące wejście | 1,2mA (typowo) | ||
| Konsumpcja | 46/70mW (typ./maks.) | |||||
| Funkcje interfejsu: | Rodzaj | ZKP | Pozycja | - | ||
| Szczegóły ZKP: | Marka | Model | Rozstaw pinów | Szpilki | Ilość | Konfiguracja |
| 1,25 mm | 12 pinów | 1 szt. | ||||
| Funkcje podświetlenia: | Kształt lampy | - | Typ lampy | CCFL | Dożywotni | 15 tys. (typ.) (godziny) |
|---|---|---|---|---|---|---|
| Zastąpienie | - | Ilość | 1 szt. | Pozycja | Typ światła krawędzi | |
| Lampa elektryczna : | Wejście napięciowe | 290±29V | Bieżące wejście | 5.0±1mA | ||
| Częstotliwość | 20/60 KHz (min./maks.) | Napięcie startu | 900 V (maks.) (Ta = + 25 ℃) | |||
| Konsumpcja | 1,45 W (typowo) | |||||
| Funkcje interfejsu: | Rodzaj | Złącze | Pozycja | - | Sterownik lampy | Nie |
| Szczegóły interfejsu: | Marka | Model | Rozstaw pinów | Szpilki | Ilość | Konfiguracja |
| JST | BHR-03VS-1 | 4,0 mm | 3 szpilki | 1 szt. | BLL-3 PINS-HNL | |

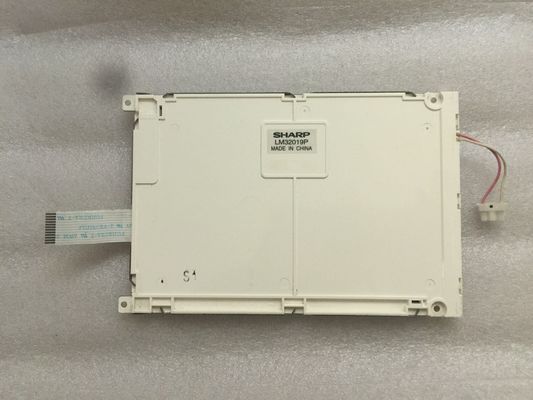

LM32019P obsługuje wyświetlacz 320×240(QVGA) o współczynniku proporcji 4:3 (szer.:wys.), którego piksele są ułożone w prostokąt.Jeśli chodzi o szczegóły mechaniczne, to posiada obszar aktywny 115,17(szer)×86,37(wys) mm, obrys 166(szer)×109(wys) mm, obszar podglądu 121,0(szer)×91,6(wys) mm, waga netto 160g (Typ.).Jako STN, czarno-biały (negatyw), transmisyjny produkt LCM, LM32019P może zapewnić jasność wyświetlacza 70 cd/m² Współczynnik kontrastu transmisyjnego 10:1, 25/25/15/30 (typ.) (CR≥4) (L/ R/U/D) kąt widzenia i czas reakcji 350/170 (Typ.)(Tr/Td) ms, prezentując w ten sposób paletę kolorów monochromatycznych.Ten produkt przyjął 1 sztukę CCFL, ponieważ jest to system podświetlenia, który został umieszczony jako typ światła krawędziowego i ma czas pracy 15K godzin, dodatkowo potrzebny jest zewnętrzny sterownik podświetlenia.
