Szczegóły Produktu:
|
| Model panelu: | LM32K10 | Marka panelu: | Ostry |
|---|---|---|---|
| Rozkład: | 320 × 240, QVGA, 84PPI | Rozmiar panelu: | 4,7 CALA |
| Jasność: | 50 cd / m² (typ.) | Interfejs sygnałowy: | Dane równoległe (4 bity), złącze 12 pinów |
| Środowisko: | Operating Temp.: 0 ~ 45 °C ; Temperatura pracy: 0 ~ 45 ° C; Storage Temp.: -25 ~ 60 | Rodzaj lampy: | 1 sztuk CCFL, bez sterownika |
| High Light: | Ekran SVGA Sharp TFT LCD,przemysłowy panel LCD XGA,wyświetlacz LVDS TFT LCD |
||
| Podstawowe informacje : | Jasność | Tryb pracy | Współczynnik kontrastu |
|---|---|---|---|
| 50 cd/m² (typ.) | STN, czarno-biały (dodatni) | 10:1 (typ.) (przepuszczalny) | |
| Kąt widzenia (L/P/U/D) | Kierunek oglądania | Szybkość odpowiedzi | |
| - | - | 100/150 (Typ.) (Tr/Td) (ms) | |
| Kolor wyświetlacza : | Temperatura koloru | Ilość koloru | Chromatyczność koloru białego |
| - | Monochromia | - |
| Rozmiar panelu: | 4,7 cala | |||
|---|---|---|---|---|
| Funkcje pikseli : | Rozkład | Układ pikseli | Skok punktu (szer.×wys.) | Rozstaw pikseli (szer.×wys.) |
| 320×240, QVGA | Prostokąt | 0,300 × 0,300 mm | 0,300×0,300 mm [84PPI] | |
| Rozmiar mechaniczny: | Obszar aktywny (szer.×wys.) | Obszar ramki (szer.×wys.) | Wymiary zarysu (szer.×wys.) | Głębokość konturu |
| 95,97×71,97 mm | 100,0 × 76,0 mm | 148×96 mm | 8,0 (maks.) mm | |
| Funkcje zarysu: | Styl formularza | Współczynnik proporcji | Orientacja | Styl kształtu |
| Płaski prostokąt | 4:3 (szer. : wys.) | Typ krajobrazu | ||
| Inne funkcje : | Osłona panelu | Waga | Powierzchnia | |
| - | 140g (typ.) | - | ||
| Sygnał elektryczny : | Bieżące wejście | Wejście napięciowe | Konsumpcja | |||
|---|---|---|---|---|---|---|
| 12,5mA (typowo) | 5.0V (typ.) | - | ||||
| Napięcie dla sygnałów wyświetlacza: | 192/288mW (typ./maks.) | |||||
| Funkcje interfejsu: | Pozycja | Rodzaj | Berło | |||
| - | Złącze | Dane równoległe (4-bitowe) | ||||
| Interfejs sygnału: | Marka | Model | Ilość | Rozstaw pinów | Szpilki | Przydzielenie pinu |
| molex | 52103-1217 | 1 szt. | 1,0 mm | 12 pinów | ||
| Funkcje podświetlenia: | Rodzaj | Pozycja | Kształt | Ilość | Życie (godziny) | Zastąpienie |
|---|---|---|---|---|---|---|
| CCFL | Typ światła krawędzi | - | 1 szt. | - | - | |
| CCFL elektryczne: | Bieżące wejście | Wejście napięciowe | Konsumpcja | |||
| 5.0±1mA | 250±25V | 1,25 W (typ.) | ||||
| Funkcje interfejsu: | Pozycja | Rodzaj | Sterownik CCFL | |||
| - | Drut | Nie | ||||

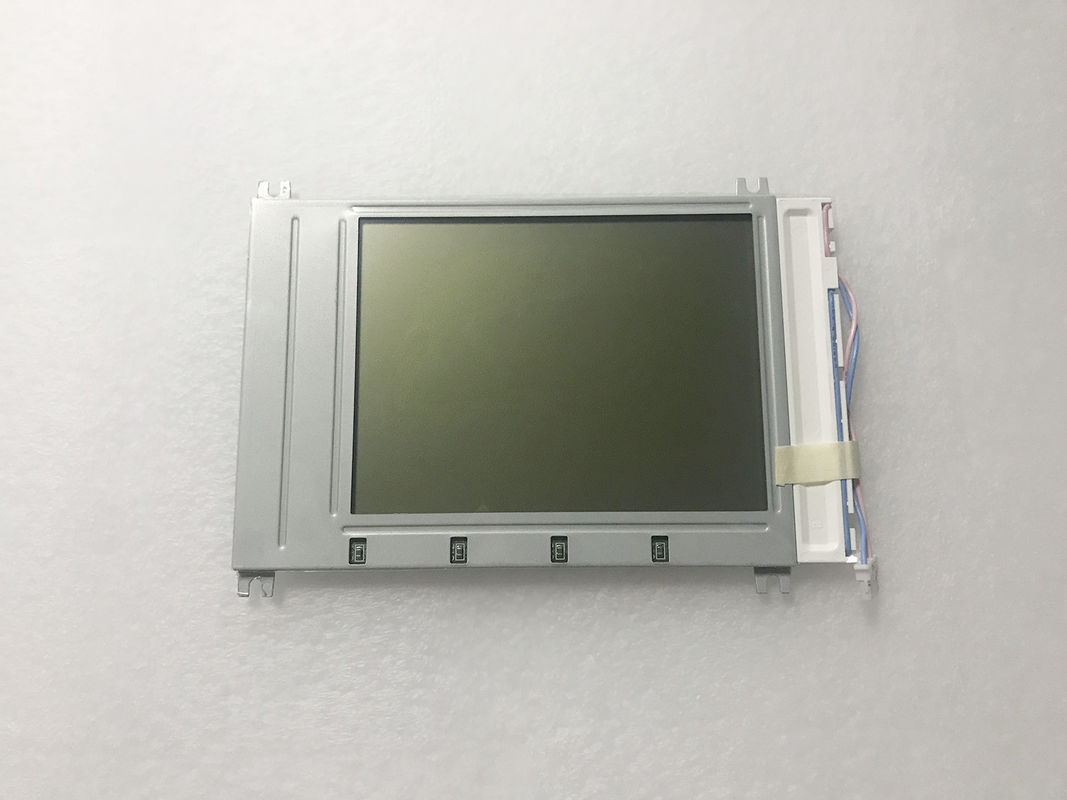

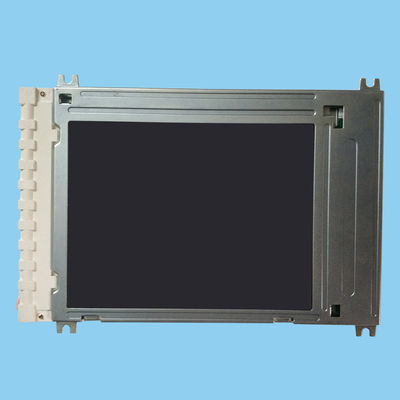

LM32K10 obsługuje wyświetlacz 320×240(QVGA) o współczynniku proporcji 4:3 (szer.:wys.), którego piksele są ułożone w prostokąt.Jeśli chodzi o szczegóły mechaniczne, to posiada obszar aktywny 95,97(szer)×71,97(wys) mm, obrys 148(szer)×96(wys) mm, pole widzenia 100,0(szer)×76,0(wys) mm, waga netto 140g (Typ.).Jako produkt STN, czarno-biały (dodatni) LCM, LM32K10 może zapewnić jasność wyświetlacza 50 cd/m², współczynnik kontrastu transmisyjnego 10:1 i czas reakcji 100/150 (Typ.) (Tr/Td) ms. paleta kolorów monochromatycznych.Ten produkt przyjął 1 sztukę CCFL, ponieważ jest to system podświetlenia, który został umieszczony jako typ światła krawędziowego, dodatkowo potrzebny jest zewnętrzny sterownik podświetlenia.
