Szczegóły Produktu:
|
| break: | Ostry | Model: | LM5Q32R |
|---|---|---|---|
| Luminancja: | 120 cd / m² (typ.) | Rozmiar po przekątnej: | 5.0 cala |
| Źródło światła: | CCFL [1 szt.], 15 tys. Godzin, sterownik bez sterownika | Format pikseli: | 320 (RGB) × 240 [QVGA] 80PPI |
| Typ interfejsu: | Dane równoległe (8-bitowe), złącze 20-pinowe | Środowisko: | Operating Temperature: 0 ~ 60 °C ; Temperatura pracy: 0 ~ 60 ° C; Storage Temperatu |
| High Light: | Ekran SVGA Sharp TFT LCD,przemysłowy panel LCD XGA,wyświetlacz LVDS TFT LCD |
||
| Rozmiar ekranu : | 5.0" | |||
|---|---|---|---|---|
| Funkcje pikseli : | Liczba pikseli | Format pikseli | Skok punktu (H×V) | Rozstaw pikseli (poz.×pion) |
| 320(RGB)×240, QVGA | Pionowy pasek RGB | 0,105×0,315 mm | 0,315×0,315 mm [80PPI] | |
| Rozmiar mechaniczny: | Obszar wyświetlania (poz.×pion) | Otwór ramki (poz. × pion.) | Całkowity wymiar (H×V) | Całkowita głębokość |
| 100,8 × 75,6 mm | 103,4×78,3 mm | 134×113 mm | 10,5 (maks.) mm | |
| Funkcje zarysu: | Kształt formy | Proporcje obrazu (poziom: pion) | Orientacja | Styl kształtu |
| Płaski prostokąt | 4:3 | Typ krajobrazu | ||
| Inne specyfikacje: | Masa | Osłona panelu | Obróbka powierzchniowa | |
| 150g (typ.) | - | - | ||
| Podstawowe informacje : | Luminancja | Tryb pracy | Współczynnik kontrastu |
|---|---|---|---|
| 120 cd/m² (typ.) | STN, normalnie czarny, przepuszczalny | 30:1 (typ.) (przepuszczalny) | |
| Dobry widok w | Kąt widzenia | Czas odpowiedzi | |
| Godzina szósta | 35/35/15/25 (Typ.) (CR≥5) | 150/50 (Typ.) (Tr/Td) (ms) | |
| Kolor wyświetlacza : | Temperatura koloru: | Kolor wsparcia | Współrzędna koloru |
| 8558K | Kolor | X:0,290;Y: 0,300 |
| Sygnał elektryczny : | Napięcie wejściowe | Prąd wejściowy | Pobór energii | |||
|---|---|---|---|---|---|---|
| 5.0V (typ.) | 3/5mA (typ./maks.) | 310/400mW (typ./maks.) | ||||
| Funkcje interfejsu: | Typ sygnału | Typ fizyczny | Pozycja interfejsu | |||
| Dane równoległe (8-bitowe) | Złącze | - | ||||
| Szczegóły interfejsu: | Nazwa handlowa | Nazwa modelu | Ilość | Szpilki | Rozstaw pinów | Konfiguracja pinów |
| FCI | SFR20R-1ST | 1 szt. | 20 pinów | 0,8 mm | ||
| Funkcje podświetlenia: | Rodzaj | Pozycja | Życie (godziny) | Ilość | Kształt | Zastąpienie |
|---|---|---|---|---|---|---|
| CCFL | Typ światła krawędziowego (strona górna) | 15K (Min.) | 1 szt. | Prosto | - | |
| CCFL elektryczne: | Napięcie wejściowe | Prąd wejściowy | Pobór energii | |||
| 720V (Typ.) | 4.0±1mA | 2,9 W (typowo) | ||||
| Częstotliwość pracy | Napięcie rozruchowe | |||||
| 30/80 KHz (min./maks.) | 1280/1600 V (maks.) (Ta = + 25 / 0 ℃) | |||||
| Funkcje interfejsu: | Stan kierowcy CCFL | Typ fizyczny | Pozycja interfejsu | |||
| Nie | Złącze | - | ||||
| Szczegóły interfejsu | Nazwa handlowa | Nazwa modelu | Ilość | Szpilki | Rozstaw pinów | Konfiguracja pinów |
| JST | BHR-03VS-1 | 1 szt. | 3 szpilki | 4,0 mm | BLL-3 PINS-LNH | |

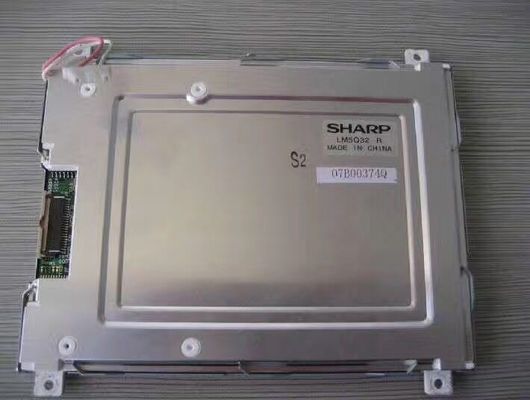

LM5Q32R obsługuje wyświetlacz 320(RGB)×240(QVGA) o współczynniku proporcji 4:3 (szer.:wys.), którego piksele są ułożone w pionowy pas RGB.Jeśli chodzi o szczegóły mechaniczne, to posiada obszar aktywny 100,8(szer.)×75,6(wys.) mm, rozmiar konturu 134(szer.)×113(wys.)×10,5(gł.) mm, rozmiar pola widzenia 103,4(szer.)×78,3 (H) mm, waga netto 150g (Typ.).Jako produkt STN, Normally Black, Transmissive LCM, LM5Q32R może zapewnić jasność wyświetlacza 120 cd/m² Współczynnik kontrastu transmisyjnego 30:1, 35/35/15/25 (Typ.) (CR≥5) (L/R/U/ D) kąt widzenia, najlepszy kierunek patrzenia na godzinie 6 i czas reakcji 150/50 (Typ.)(Tr/Td) ms, prezentując w ten sposób paletę kolorów kolorów.W tym produkcie zastosowano 1 szt. CCFL, ponieważ jest to system podświetlenia, który został umieszczony jako typ światła krawędziowego (strona górna) i ma czas pracy 15K godzin, dodatkowo potrzebny jest zewnętrzny sterownik podświetlenia.
