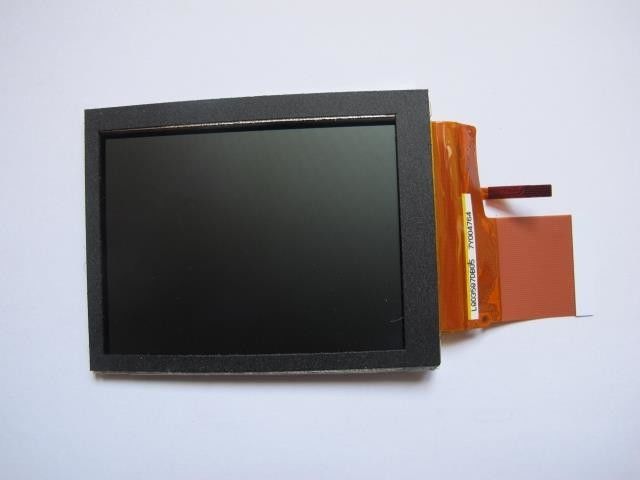

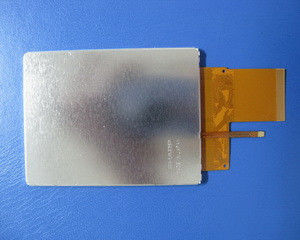

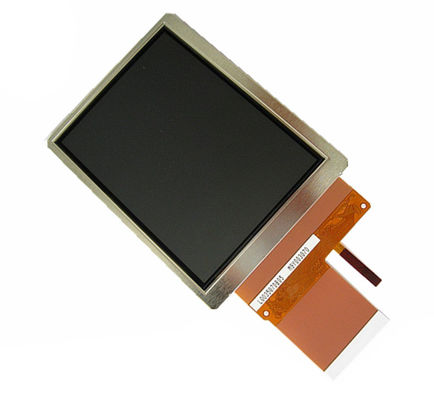

Szczegóły Produktu:
|
| Marka panelu: | Ostry | Model panelu: | LQ035Q7DB05 |
|---|---|---|---|
| Rozkład: | 240 × 320RGB | Rozmiar panelu: | 3,5 cala |
| Jasność: | 160 cd / m² (typ.) | Interfejs sygnałowy: | Równoległy RGB (1 kanał, 6 bitów), 50 pinów FPC |
| Rodzaj lampy: | 6S1P WLED, 10 tys. Godzin, bez sterownika | Środowisko: | Operating Temp.: -10 ~ 60 °C ; Temperatura pracy.: -10 ~ 60 ° C; Storage Temp.: -25 |
| High Light: | 240 × 320RGB Tft Lcd Screen,160nits Tft Lcd Screen,Panele wyświetlacza Sharp LCM Lcd |
||
Seria LQ035 LQ035Q7DH02 LQ035Q7DH01 LQ035Q7DB06M LQ035Q7DB06 LQ035Q7DB05
| Funkcje pikseli: | Format pikseli | 240 (RGB) × 320 [QVGA] | Plamka | 0,0745 × 0,2235 mm (poziom × pion) |
|---|---|---|---|---|
| Konfiguracja | Pionowy pasek RGB | Pixel Pitch | 0,2235 × 0,2235 mm (poziom × pion) [113PPI] | |
| Rozmiar mechaniczny: | Obszar wyświetlania | 53,64 × 71,52 mm (poz. × pion.) | Obszar Bezel | 57,4 × 75,2 mm (poz. × pion.) |
| Outline Dim. | 65 × 85 mm (poz. × pion.) | Głębokość konturu | 3,4 ± 0,3 mm | |
| Funkcje konspektu: | Form Factor | Płaski prostokąt | Orientacja | Typ portretowy |
| Aspect Ratio | 3: 4 (poziom: pion) | Styl kształtu | ||
| Inne funkcje : | Waga | 40,0 g (typ.) | Powierzchnia | Twarda powłoka (3H) |
| Podstawowe informacje : | Jasność | 160 cd / m² (typ.) | Współczynnik kontrastu | 85: 1 (typ.) (Przepuszczalny) 15: 1 (typ.) (Odblaskowy) |
|---|---|---|---|---|
| Kąt widzenia | 40/40/40/50 (typ.) (CR≥2) | Tryb optyczny | TN, normalnie biały, transfleksyjny | |
| Kierunek oglądania | Godzina szósta | Czas odpowiedzi | 30/50 (typ.) (Tr / Td) (ms) | |
| Wydajność kolorów: | Chromatyczność | Wx: 0,300;Wy: 0,320 | Numery kolorów | 262 KB (6 bitów) |
| Temperatura koloru | 7351K | Biała jednolitość | - | |
| Wydajność wyświetlania: | Widoczność na zewnątrz | Czytelny w świetle słonecznym | Przepuszczalność | - |
| Typ 3D | - | Odbicie | 8/13% (Min./Typ.) |
| Funkcje podświetlenia: | Kształt lampy | 1 ciąg | Typ lampy | WLED | Dożywotni | 10K (typ.) (Godziny) |
|---|---|---|---|---|---|---|
| Zastąpienie | - | Ilość | 6S1P | Pozycja | Typ światła krawędziowego | |
| Lampa elektryczna: | Wejście napięciowe | 19,2 / 21,0 V (typ. / Maks.) | Bieżące wejście | 20 mA (typ.) | ||
| Konsumpcja | 384 mW (typ.) | |||||
| Funkcje interfejsu: | Rodzaj | FPC | Pozycja | - | Sterownik lampy | Nie |
| Szczegóły interfejsu: | Marka | Model | Pin Pitch | Szpilki | Ilość | Konfiguracja |
| 0,5 mm | 5 pinów | 1 szt | BLE-5PINS-ANNCN | |||
| Sygnał Systerm: | Równoległy RGB (1 kanał, 6 bitów) | Napięcie logiczne | - | |||
|---|---|---|---|---|---|---|
| Sygnał elektryczny: | Wejście napięciowe | 5,0 / 3,3 / 15,0 / -10,0V (typ.) (VSHA / VSHD / VDD / VEE) | Bieżące wejście | 3,0 / 2,0 / 0,05 / -0,05 mA (typ.) (ISHA / ISHD / IDD / IEE) | ||
| Funkcje interfejsu: | Rodzaj | FPC | Pozycja | - | ||
| Szczegóły FPC: | Marka | Model | Pin Pitch | Szpilki | Ilość | Konfiguracja |
| 0,5 mm | 50 pinów | 1 szt | ||||
LQ035Q7DB05 obsługuje wyświetlanie 240 (RGB) × 320(QVGA) ze współczynnikiem kształtu 3: 4 (W: H), którego piksele są ułożone w pionowy pasek RGB.Jeśli chodzi o szczegóły mechaniczne, ma aktywny obszar 53,64 (szer.) × 71,52 (wys.) Mm, rozmiar konturu 65 (szer.) × 85 (wys.) × 3,7 (gł.) Mm, obszar wyświetlania 57,4 (szer.) × 75,2 (H) mm, z powłoką twardą (3H), waga netto 40,0 g (typ.).Jako TN, normalnie biały, transfleksyjny produkt LCM, LQ035Q7DB05 może zapewnić jasność ekranu 160 cd / m², współczynnik kontrastu transimissive 85: 1, współczynnik kontrastu odbicia 15: 1 (typ.), 40/40/40/50 (typ.) ( CR≥2) (L / R / U / D) kąt widzenia, najlepszy kierunek widzenia na godzinie 6 i czas odpowiedzi 30/50 (typ.) (Tr / Td) ms.Skala szarości lub jasność subpikseli jest określana za pomocą 6-bitowego sygnału skali szarości dla każdego punktu, co daje paletę 262 tysięcy kolorów.W tym produkcie zastosowano 6S1P WLED, ponieważ jest to system podświetlenia, który został umieszczony jako typ światła krawędziowego i ma żywotność 10 000 godzin, dodatkowo potrzebny jest zewnętrzny sterownik podświetlenia.
