Szczegóły Produktu:
|
| Model panelu: | LQ035Q7DH01 | Marka panelu: | Ostry |
|---|---|---|---|
| Rozkład: | 240 (RGB) × 320, QVGA, 113PPI | Rozmiar panelu: | 3,5 cala |
| Interfejs sygnałowy: | Równoległy RGB (1 kanał, 6 bitów), 50 pinów FPC | Rodzaj lampy: | WLED, 10 tys. Godzin, bez sterownika |
| Jasność: | 100 cd / m² | Środowisko: | Operating Temp.: -10 ~ 70 °C ; Temperatura pracy.: -10 ~ 70 ° C; Storage Temp.: -25 |
| High Light: | Panel LCD Sharp TFT LCD 240 × 320RGB,panel LCD Sharp TFT 100cd / M2,LQ035Q7DH01 |
||
Seria LQ035 LQ035Q7DH02 LQ035Q7DH01 LQ035Q7DB06M LQ035Q7DB06 LQ035Q7DB05
| Podstawowe informacje : | Marka | Model | Rodzaj | Alias modelu |
|---|---|---|---|---|
| OSTRY | LQ035Q7DH01 | a-Si TFT-LCD, LCM | - | |
| Niezawodność: | RoHS | temperatura robocza | Temperatura przechowywania | Odporność na wibracje |
| -10 ~ 70 ° C | -25 ~ 70 ° C | - |
| Podstawowe informacje : | Jasność | Tryb pracy | Współczynnik kontrastu |
|---|---|---|---|
| 100 cd / m² (typ.) | TN, normalnie biały, transfleksyjny | 70: 1 (typ.) (Przepuszczalny) 4: 1 (typ.) (Odblaskowy) | |
| Kąt widzenia (L / R / U / D) | Kierunek oglądania | Szybkość reakcji | |
| 40/40/40/50 (typ.) (CR≥2) | Godzina szósta | 30/50 (typ.) (Tr / Td) (ms) | |
| Kolor wyświetlacza: | Temperatura koloru | Ilość koloru | Kolor biały Chromatyczność |
| - | 262 KB (6 bitów) | - | |
| Występ : | Typ 3D | Widoczność na zewnątrz | Odbicie |
| - | Czytelny w świetle słonecznym | 2,5 / 4% (Min./Typ.) |
| Rozmiar panelu: | 3,5 cala | |||
|---|---|---|---|---|
| Funkcje pikseli: | Rozkład | Układ pikseli | Wielkość piksela (szer. × wys.) | Wielkość piksela (szer. × wys.) |
| 240 (RGB) × 320, QVGA | Pionowy pasek RGB | 0,0745 × 0,2235 mm | 0,2235 × 0,2235 mm [113PPI] | |
| Rozmiar mechaniczny: | Obszar aktywny (szer. × wys.) | Obszar ramki (szer. × wys.) | Wymiar konspektu (szer. × wys.) | Głębokość konturu |
| 53,64 × 71,52 mm | 57,4 × 75,2 mm | 65 × 86,2 mm | 4,0 ± 0,2 mm | |
| Funkcje konspektu: | Styl formularza | Aspect Ratio | Orientacja | Styl kształtu |
| Płaski prostokąt | 3: 4 (szer .: wys.) | Typ portretowy | ||
| Ekran dotykowy : | Punkty dotykowe | Kontroler TP | Typ sygnału | Dotknij Tech |
| 1 punkt | Bez kontrolera dotykowego | - | 4-przewodowy rezystancyjny dotyk | |
| Inne funkcje : | Osłona panelu | Waga | Powierzchnia | |
| - | 45,0 g (typ.) | Twarda powłoka (3H) | ||
| Sygnał elektryczny: | Bieżące wejście | Wejście napięciowe | Konsumpcja | |||
|---|---|---|---|---|---|---|
| 3,0 / 1,5 / 0,05 / -0,05 mA (typ.) (ISHA / ISHD / IDD / IEE) | 5,0 / 3,3 / 15,0 / -10,0V (typ.) (VSHA / VSHD / VDD / VEE) | - | ||||
| Funkcje interfejsu: | Pozycja | Rodzaj | Berło | |||
| - | FPC | Równoległy RGB (1 kanał, 6 bitów) | ||||
| Interfejs sygnału: | Marka | Model | Ilość | Pin Pitch | Szpilki | Przydzielenie pinu |
| 1 szt | 0,5 mm | 50 pinów | ||||
| Funkcje podświetlenia: | Rodzaj | Pozycja | Kształt | Ilość | Życie (godziny) | Zastąpienie |
|---|---|---|---|---|---|---|
| WLED | Typ światła krawędziowego | - | - | 10K (typ.) | - | |
| WLED Electrical: | Bieżące wejście | Wejście napięciowe | Konsumpcja | |||
| 15 / 20mA (typ./maks.) | 21,6 V (typ.), 25,2 V (maks.) | 324 mW (typ.) | ||||
| Funkcje interfejsu: | Pozycja | Rodzaj | Sterownik WLED | |||
| - | Zawarte w interfejsie sygnałowym panelu | Nie | ||||

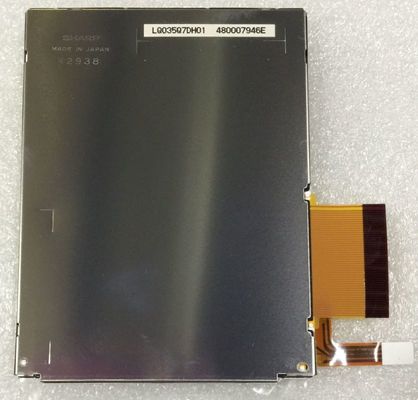

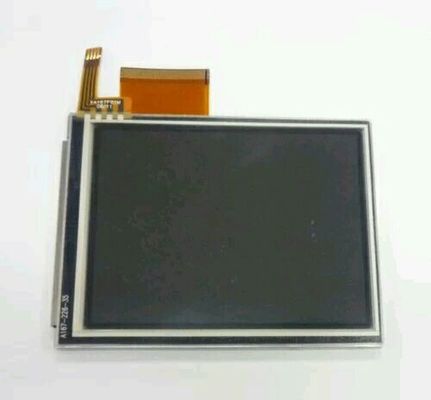

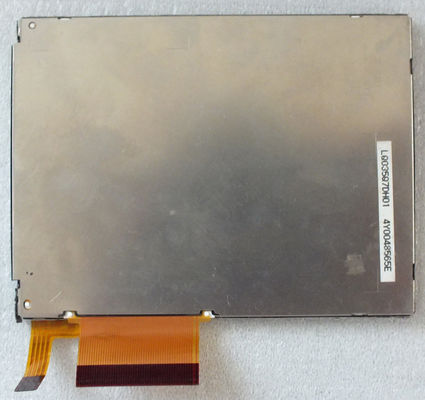

LQ035Q7DH01 jest 3,5 cala przekątna a-Si TFT-LCD ekran produktu od Ostry, z wbudowanym podświetleniem WLED, bez sterownika podświetlenia, 4-przewodowy rezystancyjny ekran dotykowy.Na podstawie najnowszej wersji karty katalogowej LCP-03015A, która została wydana 10 21 2003, LQ035Q7DH01 obsługuje wyświetlacz 240 (RGB) × 320(QVGA) ze współczynnikiem kształtu 3: 4 (W: H), którego piksele są ułożone w pionowy pasek RGB.Jeśli chodzi o szczegóły mechaniczne, ma aktywny obszar 53,64 (szer.) × 71,52 (wys.) Mm, rozmiar konturu 65 (szer.) × 86,2 (wys.) × 4,2 (gł.) Mm, obszar wyświetlania 57,4 (szer.) × 75,2 (H) mm, z powłoką twardą (3H), waga netto 45,0 g (typ.).Jako TN, normalnie biały, transfleksyjny produkt LCM, LQ035Q7DH01 może zapewnić jasność wyświetlacza 100 cd / m², współczynnik kontrastu transimissive 70: 1, współczynnik kontrastu odbicia 4: 1 (typ.), 40/40/40/50 (typ.) ( CR≥2) (L / R / U / D) kąt widzenia, najlepszy kierunek widzenia na godzinie 6 i czas odpowiedzi 30/50 (typ.) (Tr / Td) ms.Skala szarości lub jasność subpikseli jest określana za pomocą 6-bitowego sygnału skali szarości dla każdego punktu, co daje paletę 262 tysięcy kolorów.W tym produkcie zastosowano WLED jako system podświetlenia, który został umieszczony jako typ światła krawędziowego i ma żywotność 10 000 godzin, dodatkowo potrzebny jest zewnętrzny sterownik podświetlenia.
