Szczegóły Produktu:
|
| Model: | LQ040Y3DX80A | Rozmiar po przekątnej: | 4,0 cala |
|---|---|---|---|
| break: | Ostry | Format pikseli: | 480 × 800RGB |
| Źródło światła: | WLED, sterownik W / O | Typ interfejsu: | Równoległy RGB (1 kanał, 8-bit) + SPI 51 pinów FPC |
| Luminancja: | 320 cd / m² (Typ.) | Środowisko: | Operating Temperature: -20 ~ 70 °C ; Temperatura pracy: -20 ~ 70 ° C; Storage Tempe |
| High Light: | Panel LVDS TFT LCD,panel dotykowy WLED LVDS TFT |
||

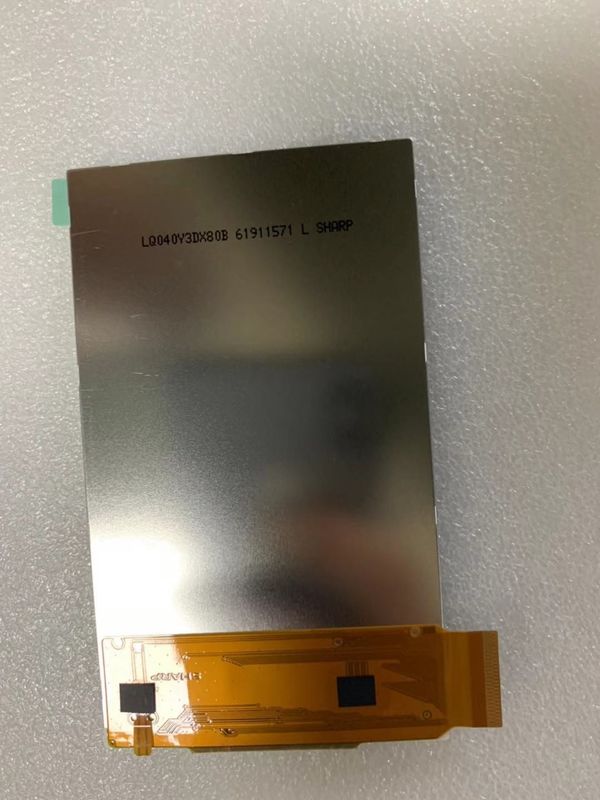

Seria LQ040 LQ040Y3DX80B LQ040Y3DX80A LQ040Y3DX80
| Podstawowa informacja : | Marka panelu | OSTRY | Model panelu | LQ040Y3DX80A |
|---|---|---|---|---|
| Rozmiar przekątnej | 4,0 " | Podanie | ||
| Typ panelu | a-Si TFT-LCD, LCM | Alias modelu | - | |
| Niezawodność: | Temperatura pracy | -20 ~ 70 ° C | Temperatura przechowywania | -30 ~ 80 ° C |
| Stan RoHS | Ocena wibracji | - |
| Podstawowe informacje : | Jasność | 320 cd / m² (typ.) | Współczynnik kontrastu | 800: 1 (typ.) (Przepuszczalny) |
|---|---|---|---|---|
| Kąt widzenia | 85/85/85/85 (typ.) (CR≥10) | Tryb optyczny | Nowy tryb2, normalnie czarny, przepuszczalny | |
| Kierunek oglądania | Symetria | Czas odpowiedzi | 40 (typ.) (Tr + Td) (ms) | |
| Wydajność kolorów: | Chromatyczność | Wx: 0,300;Wy: 0,320 | Numery kolorów | 16,7 mln (8 bitów) |
| Temperatura koloru | 7351K | Biała jednolitość | - |
| Funkcje pikseli: | Format pikseli | 480 (RGB) × 800 [WVGA] | Plamka | 0,036 × 0,108 mm (poz. × pion.) |
|---|---|---|---|---|
| Konfiguracja | Pionowy pasek RGB | Pixel Pitch | 0,108 × 0,108 mm (poz. × pion.) [235PPI] | |
| Rozmiar mechaniczny: | Obszar wyświetlania | 51,84 × 86,4 mm (poz. × pion.) | Obszar Bezel | - |
| Outline Dim. | 57,14 × 96,85 mm (poz. × pion.) | Głębokość konturu | 1,85 ± 0,15 mm | |
| Funkcje konspektu: | Form Factor | Płaski prostokąt | Orientacja | Typ portretowy |
| Aspect Ratio | 3: 5 (poziom: pion) | Styl kształtu | ||
| Inne funkcje : | Waga | 21,3 g (maks.) | Powierzchnia | - |
| Sygnał Systerm: | Równoległy RGB (1 kanał, 8-bitowy) + SPI | Napięcie logiczne | 0≤VIL≤0,2IOVCC;0,8IOVCC≤VIH≤VCC | |||
|---|---|---|---|---|---|---|
| Sygnał elektryczny: | Wejście napięciowe | 2,8 / 1,8 V (typ.) (VCI / IOVCC) | Bieżące wejście | - | ||
| Konsumpcja | 75 mW (typ.) | |||||
| Funkcje interfejsu: | Rodzaj | FPC | Pozycja | - | ||
| Szczegóły FPC: | Marka | Model | Pin Pitch | Szpilki | Ilość | Konfiguracja |
| 0,3 mm | 51 pinów | 1 szt | ||||
| Funkcje podświetlenia: | Kształt lampy | 1 ciąg | Typ lampy | WLED | Dożywotni | - |
|---|---|---|---|---|---|---|
| Zastąpienie | - | Ilość | - | Pozycja | Typ światła krawędziowego | |
| Lampa elektryczna: | Wejście napięciowe | 25,2 ± 0,4 V. | Bieżące wejście | 20 mA (typ.) | ||
| Konsumpcja | 504/840 mW (typ./maks.) | |||||
| Funkcje interfejsu: | Rodzaj | Zawarte w interfejsie sygnałowym panelu | Pozycja | - | Sterownik lampy | Nie |
LQ040Y3DX80A obsługuje wyświetlanie 480 (RGB) × 800(WVGA) o współczynniku kształtu 3: 5 (W: H), którego piksele są ułożone w pionowy pasek RGB.Jeśli chodzi o szczegóły mechaniczne, ma aktywny obszar 51,84 (szer.) × 86,4 (wys.) Mm, rozmiar konturu 57,14 (szer.) × 96,85 (wys.) × 2 (gł.) Mm, masę netto 21,3 g (maks.).Jako nowy tryb2, normalnie czarny, przepuszczalny produkt LCM, LQ040Y3DX80A zapewnia jasność wyświetlacza 320 cd / m² transimisyjny współczynnik kontrastu 800: 1, 85/85/85/85 (typ.) (CR≥10) (L / R / U / D) kąt widzenia, najlepszy kierunek widzenia przy symetrii i czas odpowiedzi 40 (typ.) (Tr + Td) ms.Skala szarości lub jasność subpikseli jest określana za pomocą 8-bitowego sygnału w skali szarości dla każdego punktu, co daje paletę 16,7 mln kolorów, również z gamą kolorów 70% (NTSC).W tym produkcie zastosowano WLED jako system podświetlenia, który został umieszczony jako typ światła krawędziowego, dodatkowo potrzebny jest zewnętrzny sterownik podświetlenia.
