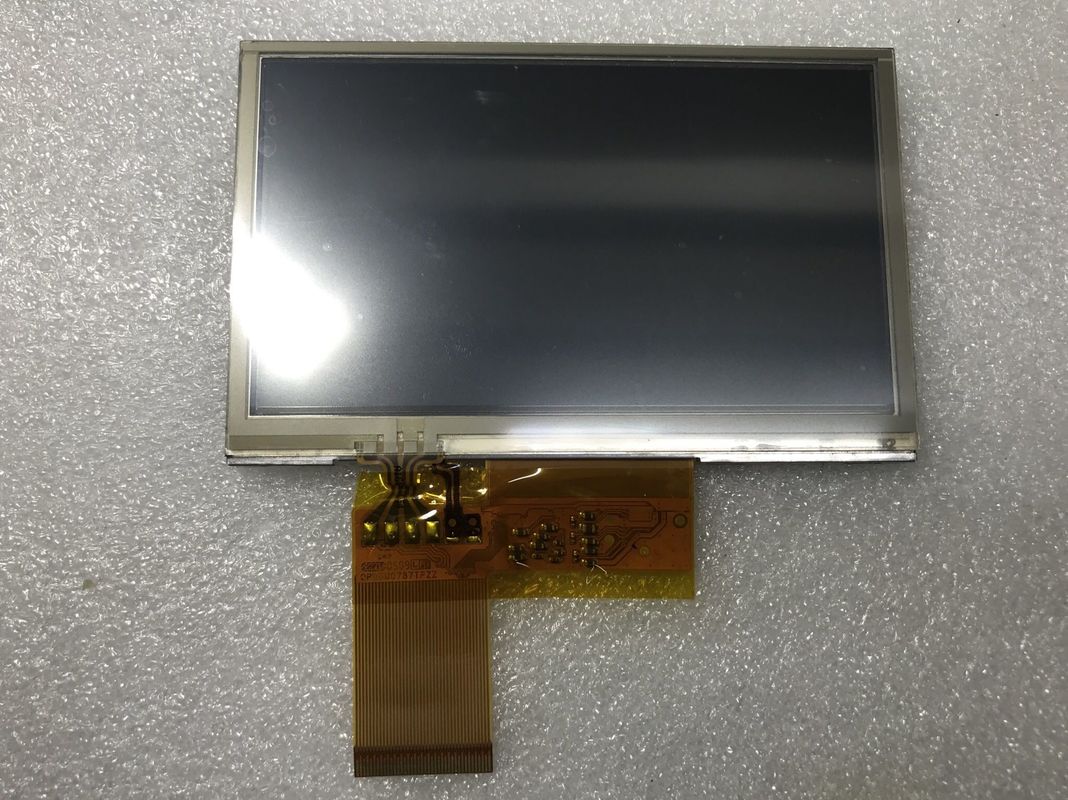

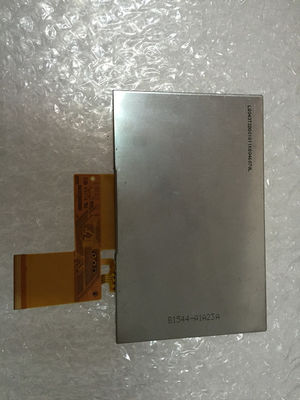

Szczegóły Produktu:
|
| break: | Ostry | Model: | LQ043T1DG59 |
|---|---|---|---|
| Rozmiar po przekątnej: | 4,3 cala | Luminancja: | 500 cd / m² (Typ.) |
| Źródło światła: | WLED [9S1P], 15 tys. Godzin, sterownik bez sterownika | Typ interfejsu: | Równoległy RGB (1 kanał, 8-bit), 45 pinów FPC |
| Format pikseli: | 480 (RGB) × 272 [WQVGA] 128PPI | Środowisko: | Operating Temperature: -20 ~ 70 °C ; Temperatura pracy: -20 ~ 70 ° C; Storage Tempe |
| High Light: | Panel LVDS TFT LCD,panel dotykowy WLED LVDS TFT |
||
Seria LQ043 LQ043T3DG02 LQ043T3DG01 LQ043T1DG59 LQ043T1DG29
| Podstawowe szczegóły: | Producent | OSTRY | Nazwa modelu | LQ043T1DG59 |
|---|---|---|---|---|
| Typ panelu | a-Si TFT-LCD, LCM | Inne imię | XR0430010 | |
| Rozmiar panelu | 4,3 cala | Zaprojektowany dla |
|
|
| Maksymalne oceny: | Temperatura OP | -20 ~ 70 ° C | Temperatura ST | -30 ~ 80 ° C |
| Poziom wibracji | 1,5 G (14,7 m / s²) | RoHS |
| Funkcje pikseli: | Liczba pikseli | 480 (RGB) × 272 [WQVGA] | Układ | Pionowy pasek RGB |
|---|---|---|---|---|
| Wielkość piksela (szer. × wys.) | 0,066 x 0,198 mm | Wielkość piksela (szer. × wys.) | 0,198 × 0,198 mm [128PPI] | |
| Fizyczny rozmiar : | Aktywne oglądanie | 95,04 (szer.) × 53,856 (wys.) Mm | Ogólnie Dim. | 105,5 (szer.) × 67,2 (wys.) Mm |
| Otwór na ramkę | 100,8 (szer.) × 57,5 (wys.) Mm | Całkowita głębokość | 2,9 ± 0,2 mm | |
| Funkcje konspektu: | Kształt formy | Płaski prostokąt | Orientacja | Typ krajobrazu |
| Współczynnik proporcji (szer .: wys.) | 16: 9 | Styl kształtu | ||
| Inne szczegóły: | Masa | TBD | Powierzchnia | Antyodblaskowa, twarda powłoka (2H) |
| Cechy lampy: | Kształt lampy | 1 ciąg | Typ lampy | WLED | Pozycja | Typ światła krawędziowego |
|---|---|---|---|---|---|---|
| Wymieniać się | Nie | Ilość | 9S1P | Życie | 15K (min.) (Godziny) | |
| Lampa elektryczna: | Prąd wejściowy | 20 mA (typ.) | Napięcie wejściowe | 28,8 / 31,5 V (min./maks.) | ||
| Konsumpcja | 576 mW (typ.) | |||||
| Funkcje interfejsu: | Pozycja | - | Typ fizyczny | Zawarte w interfejsie sygnałowym panelu | ||
| Sterownik podświetlenia: | Nie | |||||
| Podstawowe informacje : | Luminancja | 500 cd / m² (typ.) | Współczynnik kontrastu | 500: 1 (typ.) (Przepuszczalny) |
|---|---|---|---|---|
| Dobry widok na | Godzina szósta | Szybkość reakcji | 16 (typ.) (Tr + Td) (ms) | |
| Kąt widzenia | 65/65/50/55 (typ.) (CR≥10) | Tryb pracy | TN, normalnie biały, przepuszczalny | |
| Wydajność kolorów: | Chromatyczność | Wx: 0,310;Wy: 0,330 | Kolor wsparcia | 16,7 mln (8 bitów) |
| Temperatura koloru | 6638K | Biała jednolitość | 1,25 / 1,43 (typ./maks.) (9 punktów) |
| Sygnał elektryczny: | Prąd wejściowy | 18 / 22mA (typ./maks.) | Napięcie wejściowe | 3,3 V (typ.) | ||
|---|---|---|---|---|---|---|
| Konsumpcja | 72,6 mW (typ.) | Interfejs sygnałowy | Równoległy RGB (1 kanał, 8 bitów) | |||
| Napięcie logiczne dla sygnałów: | 0≤VIL≤0,3VDD;0,7VDD≤VIH≤VDD | |||||
| Funkcje interfejsu: | Pozycja | - | Typ fizyczny | FPC | ||
| Interfejs sygnału: | Marka | Model | Ilość | Pin Pitch | Ilość pinów | Przydzielenie pinu |
| 1 szt | 0,5 mm | 45 pinów | ||||
LQ043T1DG59 obsługuje wyświetlanie 480 (RGB) × 272(WQVGA) ze współczynnikiem proporcji 16: 9 (W: H), którego piksele są ułożone w pionowe paski RGB.Jeśli chodzi o szczegóły mechaniczne, ma aktywny obszar 95,04 (szer.) × 53,856 (wys.) Mm, rozmiar konturu 105,5 (szer.) × 67,2 (wys.) × 3,1 (gł.) Mm, pole widzenia 100,8 (szer.) × 57,5 (H) mm, z powłoką antyodblaskową, twardą powłoką (2H), waga netto TBD.Jako TN, normalnie biały, transmisyjny produkt LCM, LQ043T1DG59 zapewnia jasność wyświetlacza 500 cd / m² transimisyjny współczynnik kontrastu 500: 1, 65/65/50/55 (typ.) (CR≥10) (L / R / U / D) kąt widzenia, najlepszy kierunek widzenia na godzinie 6 i czas odpowiedzi 16 (typ.) (Tr + Td) ms.Skala szarości lub jasność subpikseli jest określana za pomocą 8-bitowego sygnału w skali szarości dla każdego punktu, co daje paletę 16,7 mln kolorów, również z gamą kolorów 42% (NTSC).W tym produkcie zastosowano 9S1P WLED jako system podświetlenia, który został umieszczony jako typ światła krawędziowego i ma żywotność 15 000 godzin, dodatkowo potrzebny jest zewnętrzny sterownik podświetlenia.
