Szczegóły Produktu:
|
| Rozmiar ekranu: | 5,7 cala | Nazwa modelu: | LQ057Q3DC03 |
|---|---|---|---|
| Kąt widzenia: | 80/80/80/65 (typ.) | Luminancja: | 500 cd / m² (Typ.) |
| Liczba pikseli: | 320 × 240 (RGB) (QVGA) 70PPI | Podświetlenie: | WLED, 50 000 godzin, ze sterownikiem LED |
| Max. Max. Ratings Oceny: | Temperatura przechowywania: -30 ~ 80 ° C Temperatura pracy: -30 ~ 80 ° C | Rodzaj sygnału: | Równoległe RGB (1 kanał, 6-bit), 33-stykowe złącze |
| High Light: | Wyświetlacz LCD QVGA Sharp TFT,panel TFT Symmetry Sharp |
||

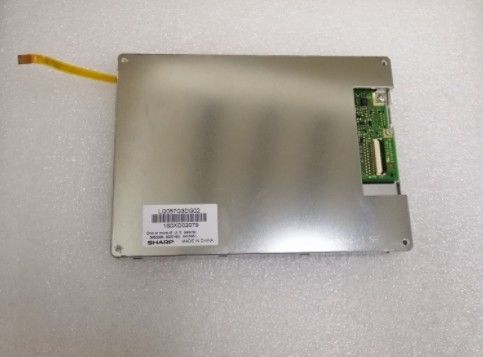

Seria LQ057 LQ057Q3DG02 LQ057Q3DG01 LQ057Q3DC12 LQ057Q3DC11 LQ057Q3DC03
| Funkcje pikseli: | Format pikseli | 320 × 240 (RGB) [QVGA] | Plamka | 0,360 × 0,120 mm (poziom × pion) |
|---|---|---|---|---|
| Konfiguracja | Poziomy pasek RGB | Pixel Pitch | 0,360 × 0,360 mm (poziom × pion) [70PPI] | |
| Rozmiar mechaniczny: | Obszar wyświetlania | 115,2 × 86,4 mm (poz. × pion.) | Obszar Bezel | 121,0 × 92,2 mm (poz. × pion.) |
| Outline Dim. | 144 × 104,6 mm (poz. × pion.) | Głębokość konturu | 12,3 ± 0,5 mm | |
| Funkcje konspektu: | Form Factor | Płaski prostokąt | Orientacja | Typ krajobrazu |
| Aspect Ratio | 4: 3 (poziom: pion) | Styl kształtu | ||
| Otwory i wsporniki: | Tylne otwory montażowe (4-Φ2,6) | |||
| Inne funkcje : | Waga | 210g (maks.) | Powierzchnia | Odblask (zamglenie 0%), twarda powłoka (2H) |
| Podstawowe informacje : | Jasność | 500 cd / m² (typ.) | Współczynnik kontrastu | 350: 1 (min.) (Przepuszczalne) |
|---|---|---|---|---|
| Kąt widzenia | 80/80/80/65 (typ.) (CR≥10) | Tryb optyczny | TN, normalnie biały, przepuszczalny | |
| Kierunek oglądania | godzina 12 | Czas odpowiedzi | 30 (typ.) (Tr + Td) (ms) | |
| Wydajność kolorów: | Chromatyczność | Wx: 0,313;Wy: 0,329 | Numery kolorów | 262 KB (6 bitów) |
| Temperatura koloru | 6485K | Biała jednolitość | - |
| Funkcje podświetlenia: | Kształt lampy | - | Typ lampy | WLED | Dożywotni | 50K (typ.) (Godziny) |
|---|---|---|---|---|---|---|
| Zastąpienie | - | Ilość | - | Pozycja | Typ światła krawędziowego | |
| Funkcje interfejsu: | Rodzaj | Złącze | Pozycja | - | Sterownik lampy | Ze sterownikiem LED |
| Szczegóły interfejsu: | Marka | Model | Pin Pitch | Szpilki | Ilość | Konfiguracja |
| JST | SM06B-SRSS-TB (LF) (SN) | 1,0 mm | 6 pinów | 1 szt | ||
| Sterownik elektryczny: | Wejście napięciowe | 11,2 / 12,0 / 12,6 V (Min./Typ./Maks.) | Bieżące wejście | 200 / 250mA (typ./maks.) | ||
| Sygnał Systerm: | Równoległy RGB (1 kanał, 6 bitów) | Napięcie logiczne | 0≤VIL≤0,3VCC;0,7 VCC≤VIH≤VCC | |||
|---|---|---|---|---|---|---|
| Sygnał elektryczny: | Wejście napięciowe | 3,3 V (typ.) | Bieżące wejście | 10 / 30mA (typ./maks.) | ||
| Funkcje interfejsu: | Rodzaj | Złącze | Pozycja | - | ||
| Szczegóły złącza: | Marka | Model | Pin Pitch | Szpilki | Ilość | Konfiguracja |
| HRS | FH12-33S-0,5SH (55) | 0,5 mm | 33 kołki | 1 szt | DRGB-33P1C6B-015A | |

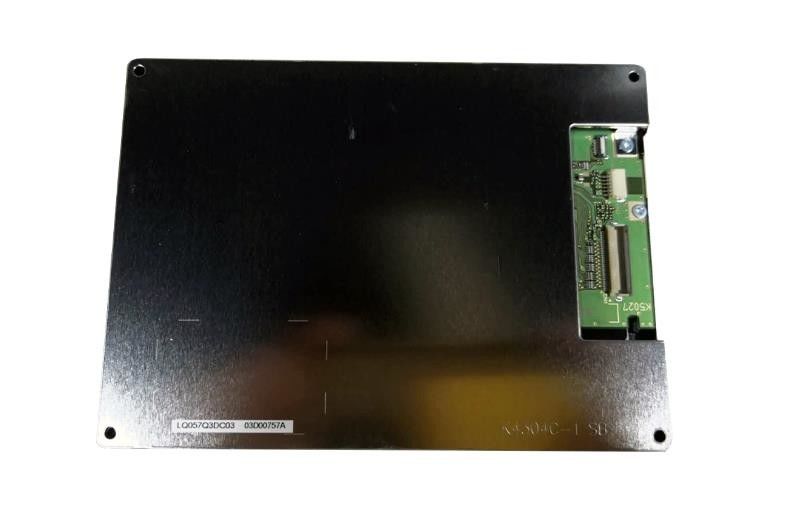

LQ057Q3DC03 obsługuje wyświetlanie 320 × 240 (RGB)(QVGA) ze współczynnikiem kształtu 4: 3 (W: H), którego piksele są ułożone w poziome paski RGB.Jeśli chodzi o szczegóły mechaniczne, ma aktywny obszar 115,2 (szer.) × 86,4 (wys.) Mm, rozmiar konturu 144 (szer.) × 104,6 (wys.) × 12,8 (gł.) Mm, pole widzenia 121,0 (szer.) × 92,2 (H) mm, z powłoką odblaskową (Haze 0%), twardą powłoką (2H), waga netto 210g (maks.).Jako TN, normalnie biały, transmisyjny produkt LCM, LQ057Q3DC03 może zapewnić jasność wyświetlacza 500 cd / m² transimissive współczynnik kontrastu 350: 1, 80/80/80/65 (typ.) (CR≥10) (L / R / U / D) kąt widzenia, najlepszy kierunek widzenia na godzinie 12 i czas odpowiedzi 30 (typ.) (Tr + Td) ms.Skala szarości lub jasność subpikseli jest określana za pomocą 6-bitowego sygnału skali szarości dla każdego punktu, co daje paletę 262 tysięcy kolorów.W tym produkcie zastosowano WLED jako system podświetlenia, który został umieszczony jako typ światła krawędziowego i ma żywotność 50 000 godzin, ze sterownikiem LED.
