Szczegóły Produktu:
|
| Marka panelu: | Ostry | Model panelu: | LQ057Q3DG01 |
|---|---|---|---|
| Rozkład: | 320 (RGB) × 240, QVGA, 70PPI | Jasność: | 320 cd / m² (Typ.) |
| Rozmiar panelu: | 5,7 CALA | Rodzaj lampy: | 5S4P WLED, 30 tys. Godzin |
| Interfejs sygnałowy: | CMOS (1 kanał, 6 bitów), 33-stykowe złącze | Środowisko: | Operating Temp.: -30 ~ 70 °C ; Temperatura pracy: -30 ~ 70 ° C; Storage Temp.: -30 |
| High Light: | Wyświetlacz LCD QVGA Sharp TFT,panel TFT Symmetry Sharp |
||
Seria LQ057 LQ057Q3DG02 LQ057Q3DG01 LQ057Q3DC12 LQ057Q3DC11 LQ057Q3DC03
| Podstawowe informacje : | Luminancja (cd / m²) | Kąt widzenia (L / R / U / D) | Czas odpowiedzi (ms) |
|---|---|---|---|
| 320 (typ.) | 80/80/80/65 (typ.) (CR≥5) | 30/10 (typ.) (Tr / Td) | |
| Najlepszy widok włączony | Tryb wyświetlania | Współczynnik kontrastu | |
| godzina 12 | TN, normalnie biały, przepuszczalny | 500: 1 (typ.) (Przepuszczalny) | |
| Kolor wyświetlacza: | Temperatura koloru | Wyświetl kolory | Biała współrzędna |
| 6387K | 262 KB (6 bitów) | X: 0,314;Y: 0,335 |
| Rozmiar panelu: | 5,7 cala | |||
|---|---|---|---|---|
| Funkcje pikseli: | Format pikseli | Konfiguracja pikseli | Rozstaw pikseli (mm) | Wielkość piksela (mm) |
| 320 (RGB) × 240 [QVGA] | Pionowy pasek RGB | 0,360 × 0,360 [70PPI] | 0,120 × 0,360 | |
| Rozmiar mechaniczny: | Obszar aktywny (mm) | Obszar ramki (mm) | Wymiar konturu (mm) | Głębokość konturu (mm) |
| 115,2 (poz.) × 86,4 (pion.) | 121,0 (poz.) × 92,2 (pion.) | 144 (poz.) × 103,8 (pion.) | 13,8 ± 0,5 mm | |
| Funkcje konspektu: | Form Factor | Orientacja | Aspect Ratio | Styl kształtu |
| Płaski prostokąt | Typ krajobrazu | 4: 3 (poziom: pion) | ||
| Ekran dotykowy : | Kontroler | Punkty dotykowe | Berło | Technologia TP |
| Bez kontrolera dotykowego | - | - | 4-przewodowy rezystancyjny dotyk | |
| Montaż: | Boczne otwory montażowe (4-M2);Tylne otwory montażowe (4 szt.) | |||
| Inne szczegóły: | Waga | Osłona panelu | Leczenie | |
| 255g (maks.) | - | - | ||
| Cechy lampy: | Rodzaj | Pozycja | Ilość | Kształt | Życie (godziny) | Wymiana lampy |
|---|---|---|---|---|---|---|
| WLED | Typ światła krawędziowego (górna strona) | 5S4P | 4 struny | 30K (typ.) | - | |
| WLED Electrical: | Napięcie zasilające | Obecnie zaopatrzenie | Moc | |||
| 16,0 / 17,5 V (typ. / Maks.) | 20 mA (typ.) | 1,28 W (typ.) | ||||
| Funkcje interfejsu: | Pozycja | Sterownik podświetlenia | Rodzaj | |||
| - | FPC | |||||
| Szczegóły interfejsu: | Marka | Model | Pin Pitch | Ilość pinów | Ilość | Konfiguracja |
| 0,5 mm | 8 pinów | 1 szt | ||||
| Panel sterowania elektrycznego: | Napięcie zasilające | Obecnie zaopatrzenie | Moc | |||
|---|---|---|---|---|---|---|
| 3,3 V (typ.) | 20 / 30mA (typ.) | - | ||||
| Napięcie dla sygnałów wyświetlacza: | 0≤VIL≤0,1VCC;0,9VCC≤VIH≤VCC | |||||
| Funkcje interfejsu: | Pozycja | Sygnał | Rodzaj | |||
| - | CMOS (1 kanał, 6 bitów) | Złącze | ||||
| Szczegóły złącza: | Marka | Model | Pin Pitch | Ilość pinów | Ilość | Konfiguracja |
| IRISO | IMSA-9637S-33Y902 | 0,5 mm | 33 kołki | 1 szt | DRGB-33P1C6B-040A | |

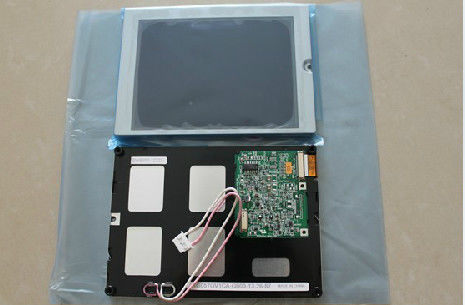

LQ057Q3DG01 obsługuje wyświetlanie 320 (RGB) × 240(QVGA) ze współczynnikiem proporcji 4: 3 (W: H), którego piksele są ułożone w pionowy pasek RGB.Jeśli chodzi o szczegóły mechaniczne, ma aktywny obszar 115,2 (szer.) × 86,4 (wys.) Mm, rozmiar konturu 144 (szer.) × 103,8 (wys.) × 14,3 (gł.) Mm, pole widzenia 121,0 (szer.) × 92,2 (H) mm, waga netto 255g (maks.).Jako TN, normalnie biały, transmisyjny produkt LCM, LQ057Q3DG01 zapewnia jasność ekranu 320 cd / m² transimisyjny współczynnik kontrastu 500: 1, 80/80/80/65 (typ.) (CR≥5) (L / R / U / D) kąt widzenia, najlepszy kierunek widzenia na godzinie 12 i czas odpowiedzi 30/10 (typ.) (Tr / Td) ms.Skala szarości lub jasność subpikseli jest określana za pomocą 6-bitowego sygnału skali szarości dla każdego punktu, co daje paletę 262 tysięcy kolorów.W tym produkcie zastosowano 5S4P WLED jako system podświetlenia, który został umieszczony jako typ światła krawędziowego (górna strona) i ma żywotność 30 000 godzin.
