Szczegóły Produktu:
|
| Model: | LQ057V3DG01 | break: | Ostry |
|---|---|---|---|
| Luminancja: | 400 cd / m² (Typ.) | Rozmiar po przekątnej: | 5,7 cala |
| Format pikseli: | 640 (RGB) × 480 [VGA] 141PPI | Środowisko: | Operating Temperature: -30 ~ 80 °C ; Temperatura pracy: -30 ~ 80 ° C; Storage Tempe |
| Źródło światła: | CCFL [1 szt.], 50 000 godzin, bez sterownika | Typ interfejsu: | Równoległe RGB (1 kanał, 6-bit), 33-stykowe złącze |
| High Light: | Wyświetlacz LCD QVGA Sharp TFT,panel TFT Symmetry Sharp |
||
Seria LQ057 LQ057V3LG11 LQ057V3DG02 LQ057V3DG01
| Rozmiar ekranu : | 5,7 cala | |||
|---|---|---|---|---|
| Funkcje pikseli: | Liczba pikseli | Format pikseli | Wielkość piksela (poziom × pion) | Wielkość piksela (poziom × pion) |
| 640 (RGB) × 480, VGA | Pionowy pasek RGB | 0,060 × 0,180 mm | 0,180 × 0,180 mm [141PPI] | |
| Rozmiar mechaniczny: | Obszar wyświetlania (poziom × pion) | Otwór na maskę (H × V) | Całkowity wymiar (H × V) | Całkowita głębokość |
| 115,2 × 86,4 mm | 121,0 × 92,2 mm | 144 × 104,6 mm | 12,3 / 13,5 (typ./maks.) Mm | |
| Funkcje konspektu: | Kształt formy | Współczynnik proporcji (H: V) | Orientacja | Styl kształtu |
| Płaski prostokąt | 4: 3 | Typ krajobrazu | ||
| Inne specyfikacje: | Masa | Osłona panelu | Obróbka powierzchniowa | |
| 250g (maks.) | - | Antyodblaskowe | ||
| Podstawowe informacje : | Luminancja | Tryb pracy | Współczynnik kontrastu |
|---|---|---|---|
| 400 cd / m² (typ.) | TN, normalnie biały, przepuszczalny | 600: 1 (typ.) (Przepuszczalny) | |
| Dobry widok na | Kąt widzenia | Czas odpowiedzi | |
| godzina 12 | 80/80/80/70 (typ.) (CR≥5) | 8/21 (typ.) (Tr / Td) (ms) | |
| Kolor wyświetlacza: | Temperatura koloru: | Kolor wsparcia | Koordynacja koloru |
| 6485K | 262 KB (6 bitów) | X: 0,313;Y: 0,329 |
| Funkcje podświetlenia: | Rodzaj | Pozycja | Życie (godziny) | Ilość | Kształt | Zastąpienie |
|---|---|---|---|---|---|---|
| CCFL | Typ światła krawędziowego | 50 KB (typ.) | 1 szt | - | - | |
| CCFL elektryczne: | Napięcie wejściowe | Prąd wejściowy | Pobór energii | |||
| 610/750 V (Min./Maks.) | 5,0 ± 0,5 mA | 3,5 W (typ.) | ||||
| Częstotliwość robocza | Napięcie rozruchowe | |||||
| 30/60 KHz (min./maks.) | 1080 / 1490V (maks.) (Ta = + 25 / -30 ℃) | |||||
| Funkcje interfejsu: | Stan sterownika CCFL | Typ fizyczny | Pozycja interfejsu | |||
| Nie | Złącze | - | ||||
| Szczegóły interfejsu | Nazwa handlowa | Nazwa modelu | Ilość | Szpilki | Pin Pitch | Konfiguracja pinów |
| JST | BHR-02 (8,0) VS-1N | 1 szt | 2 kołki | 8,0 mm | BLL-2PINS-LH | |
| Sygnał elektryczny: | Napięcie wejściowe | Prąd wejściowy | Pobór energii | |||
|---|---|---|---|---|---|---|
| 3,3 V (typ.) (VCC) | 220 mA (typ.) (ICC) | - | ||||
| Napięcie dla sygnałów wyświetlacza: | 0≤VIL≤0,3VCC;0,7 VCC≤VIH≤VCC | |||||
| Funkcje interfejsu: | Typ sygnału | Typ fizyczny | Pozycja interfejsu | |||
| Równoległy RGB (1 kanał, 6 bitów) | Złącze | - | ||||
| Szczegóły interfejsu: | Nazwa handlowa | Nazwa modelu | Ilość | Szpilki | Pin Pitch | Konfiguracja pinów |
| IRISO | IMSA-9637S-33Y902 | 1 szt | 33 kołki | 0,5 mm | DRGB-33P1C6B-050A | |

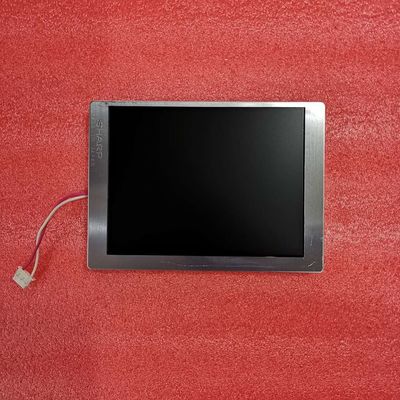

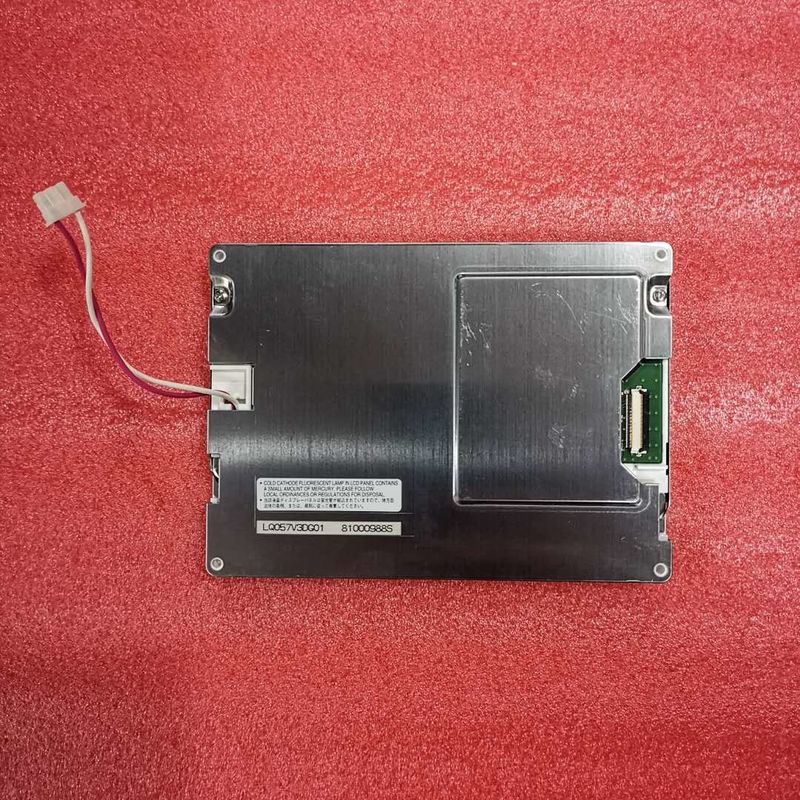

LQ057V3DG01 obsługuje wyświetlanie 640 (RGB) × 480(VGA) o współczynniku kształtu 4: 3 (W: H), którego piksele są ułożone w pionowe paski RGB.Jeśli chodzi o szczegóły mechaniczne, ma aktywny obszar 115,2 (szer.) × 86,4 (wys.) Mm, rozmiar konturu 144 (szer.) × 104,6 (wys.) × 13,5 (gł.) Mm, pole widzenia 121,0 (szer.) × 92,2 (H) mm, z powłoką antyodblaskową, waga netto 250g (maks.).Jako TN, normalnie biały, transmisyjny produkt LCM, LQ057V3DG01 może zapewnić jasność wyświetlacza 400 cd / m² transimisyjny współczynnik kontrastu 600: 1, 80/80/80/70 (typ.) (CR≥5) (L / R / U / D) kąt widzenia, najlepszy kierunek widzenia na godzinie 12 i czas odpowiedzi 8/21 (typ.) (Tr / Td) ms.Skala szarości lub jasność subpikseli jest określana za pomocą 6-bitowego sygnału skali szarości dla każdego punktu, co daje paletę 262 tysięcy kolorów.Ten produkt przyjął 1 szt. CCFL, ponieważ jest to system podświetlenia, który został umieszczony jako typ światła krawędziowego i ma żywotność 50 000 godzin, dodatkowo potrzebny jest zewnętrzny sterownik podświetlenia.
