Szczegóły Produktu:
|
Model: | LQ065T5DG01 | break: | Ostry |
---|---|---|---|
Konfiguracja: | Pionowy pasek RGB | Luminancja: | 500 cd / m² (Typ.) |
Rozmiar po przekątnej: | 6,5 cala | Format pikseli: | 480 (RGB) × 234 82PPI |
Źródło światła: | CCFL [1 szt.], 7 tys. Godzin, sterownik bez sterownika | Środowisko: | Operating Temperature: -30 ~ 85 °C ; Temperatura pracy: -30 ~ 85 ° C; Storage Tempe |
High Light: | Wyświetlacz LCD QVGA Sharp TFT,panel TFT Symmetry Sharp |

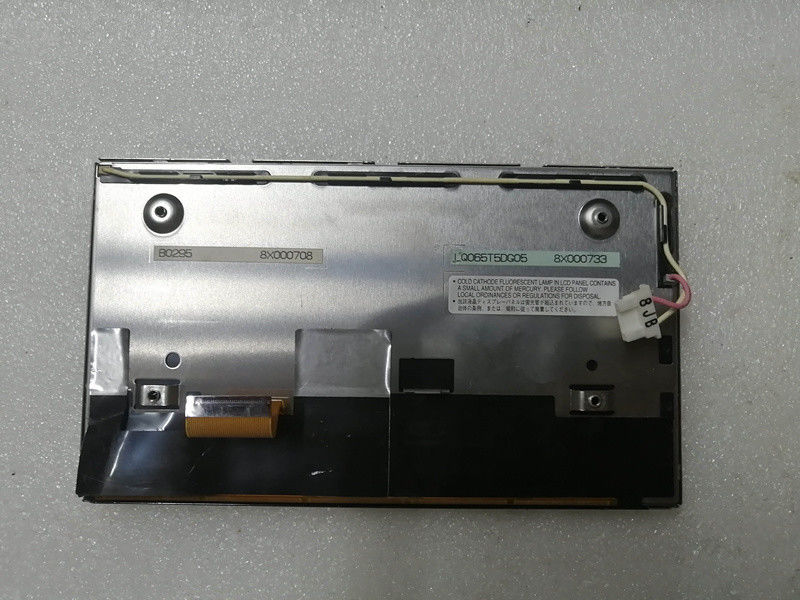

Seria LQ065 LQ065T5DG05 LQ065T5DG04 LQ065T5DG01
Funkcje pikseli: | Rozkład | 480 (RGB) × 234 | Wielkość piksela (mm) | 0,100 × 0,339 (poziom × pion) |
---|---|---|---|---|
Format pikseli | Pionowy pasek RGB | Rozstaw pikseli (mm) | 0,300 × 0,339 (poziom × pion) [82PPI] | |
Rozmiar mechaniczny: | Obszar aktywny (mm) | 144 (poz.) × 79,326 (pion.) | Obszar ramki (mm) | - |
Wymiar zarysu (mm) | 157,6 (poz.) × 90,8 (pion.) | Głębokość (mm) | 7,8 (typ.) | |
Funkcje konspektu: | Styl formularza | Płaski prostokąt | Kształt konturu | |
Aspect Ratio | 16: 9 (poziom: pion) | Orientacja | Typ krajobrazu | |
Inne specyfikacje: | Waga | 230g | Leczenie | - |
Podstawowe informacje : | Luminancja (cd / m²) | 500 (typ.) | Współczynnik kontrastu | 100: 1 (min.) (Przepuszczalne) |
---|---|---|---|---|
Kąt widzenia | 55/55/55/30 (typ.) (CR≥10) | Tryb wyświetlania | TN, normalnie biały, przepuszczalny | |
Najlepszy widok włączony | godzina 12 | Odpowiedź (ms) | 30/50 (typ.) (Tr / Td) | |
Wydajność kolorów: | Biała współrzędna | X: 0,313;Y: 0,329 | Wyświetl kolory | 262 KB (6 bitów) |
Temperatura koloru | 6485K | Biała jednolitość | 1,43 (maks.) (5 punktów) |
Sygnał elektryczny: | Napięcie zasilające | 3,3 / 9,0 V (typ.) (VCC / VDC) | Obecnie zaopatrzenie | 2,4 / 40 mA (typ.) (ICC / IDC) | ||
---|---|---|---|---|---|---|
Typ sygnału: | Równoległy RGB (1 kanał, 6 bitów) | Napięcie sygnału | GND≤VIL≤0,2VCC;0,8 VCC≤VIH≤VCC | |||
Funkcje interfejsu: | Pozycja | - | Rodzaj | FPC | ||
Szczegóły interfejsu: | Marka | Model | Ilość | Szpilki | Smoła | Konfiguracja pinów |
1 szt | 40 pinów | 0,5 mm | DRGB-40P1C6B-090A |
Funkcje podświetlenia: | Kształt | - | Rodzaj | CCFL | Pozycja | Typ światła krawędziowego |
---|---|---|---|---|---|---|
Zastąpienie | - | Ilość | 1 szt | Dożywotni | 7K (min.) (Godziny) | |
Lampa elektryczna: | Napięcie zasilające | 590/660/730 V (Min./Typ./Maks.) | Obecnie zaopatrzenie | 6,0 ± 0,5 mA | ||
Częstotliwość | - | Napięcie rozruchowe | 1800 / 1850V (maks.) (Ta = + 25 / -30 ℃) | |||
Konsumpcja | 3,96 W (typ.) | |||||
Funkcje interfejsu: | Pozycja | - | Rodzaj | Złącze | ||
Szczegóły interfejsu: | Marka | Model | Ilość | Szpilki | Smoła | Konfiguracja pinów |
JST | BHR-02 (8,0) VS-1N | 1 szt | 2 kołki | 8,0 mm | BLL-2PINS-HL | |
Sterownik podświetlenia: | Nie |
LQ065T5DG01 obsługuje wyświetlacz 480 (RGB) × 234o proporcjach 16: 9 (szer .: wys.), których piksele są ułożone w pionowe paski RGB.Jeśli chodzi o detale mechaniczne, ma powierzchnię aktywną 144 (szer.) × 79,326 (wys.) Mm, rozmiar obrysu 157,6 (szer.) × 90,8 (wys.) Mm, masę netto 230 g.Jako TN, normalnie biały, transmisyjny produkt LCM, LQ065T5DG01 zapewnia jasność wyświetlacza 500 cd / m² transimisyjny współczynnik kontrastu 100: 1, 55/55/55/30 (typ.) (CR≥10) (L / R / U / D) kąt widzenia, najlepszy kierunek widzenia na godzinie 12 i czas odpowiedzi 30/50 (typ.) (Tr / Td) ms.Skala szarości lub jasność subpikseli jest określana za pomocą 6-bitowego sygnału skali szarości dla każdego punktu, co daje paletę 262 tysięcy kolorów.Ten produkt przyjął 1 szt. CCFL, ponieważ jest to system podświetlenia, który został umieszczony jako typ światła krawędziowego i ma żywotność 7 K godzin, dodatkowo potrzebny jest zewnętrzny sterownik podświetlenia.
