Szczegóły Produktu:
|
| Producent: | Ostry | Nazwa modelu: | LQ057V3LG11 |
|---|---|---|---|
| Luminancja: | 350 cd / m² (Typ.) | Rozmiar ekranu: | 5,7 cala |
| Rodzaj sygnału: | LVDS (1 kanał, 6-bit), 20-stykowe złącze | Podświetlenie: | WLED, ze sterownikiem LED |
| Liczba pikseli: | 640 (RGB) × 480 (VGA) 141PPI | Max. Max. Ratings Oceny: | Storage Temp.: -30 ~ 80 °C Operating Temp.: -20 ~ 70 °C ; Temperatura przechowywania: -30 |
| High Light: | Wyświetlacz LCD QVGA Sharp TFT,panel TFT Symmetry Sharp |
||
Seria LQ057 LQ057V3LG11 LQ057V3DG02 LQ057V3DG01
| Podstawowe szczegóły: | Producent | OSTRY | Nazwa modelu | LQ057V3LG11 |
|---|---|---|---|---|
| Typ panelu | a-Si TFT-LCD, LCM | Inne imię | - | |
| Rozmiar panelu | 5,7 cala | Zaprojektowany dla | ||
| Maksymalne oceny: | Temperatura OP | -20 ~ 70 ° C | Temperatura ST | -30 ~ 80 ° C |
| Poziom wibracji | 2,0 G (19,6 m / s²) | RoHS |
| Podstawowe informacje : | Luminancja | 350 cd / m² (typ.) | Współczynnik kontrastu | 500: 1 (typ.) (Przepuszczalny) |
|---|---|---|---|---|
| Dobry widok na | godzina 12 | Szybkość reakcji | 30 (typ.) (Tr + Td) (ms) | |
| Kąt widzenia | 70/70/50/70 (typ.) (CR≥10) | Tryb pracy | TN, normalnie biały, przepuszczalny | |
| Wydajność kolorów: | Chromatyczność | Wx: 0,313;Wy: 0,329 | Kolor wsparcia | 262 KB (6 bitów) |
| Temperatura koloru | 6485K | Biała jednolitość | - |
| Funkcje pikseli: | Liczba pikseli | 640 (RGB) × 480 [VGA] | Układ | Pionowy pasek RGB |
|---|---|---|---|---|
| Wielkość piksela (szer. × wys.) | 0,060 × 0,180 mm | Wielkość piksela (szer. × wys.) | 0,180 × 0,180 mm [141PPI] | |
| Fizyczny rozmiar : | Aktywne oglądanie | 115,2 (szer.) × 86,4 (wys.) Mm | Ogólnie Dim. | 144 (szer.) × 104,6 (wys.) Mm |
| Otwór na ramkę | 121,0 (szer.) × 92,2 (wys.) Mm | Całkowita głębokość | 12,3 ± 0,5 mm | |
| Funkcje konspektu: | Kształt formy | Płaski prostokąt | Orientacja | Typ krajobrazu |
| Współczynnik proporcji (szer .: wys.) | 4: 3 | Styl kształtu | ||
| Utrwalenie: | Tylne otwory montażowe (4 szt.) | |||
| Inne szczegóły: | Masa | 190g (maks.) | Powierzchnia | Antyodblaskowa, twarda powłoka (2H) |
| Sygnał elektryczny: | Prąd wejściowy | 100 / 150mA (typ./maks.) | Napięcie wejściowe | 3,3 V (typ.) | ||
|---|---|---|---|---|---|---|
| Konsumpcja | - | Interfejs sygnałowy | LVDS (1 kanał, 6-bitów) | |||
| Funkcje interfejsu: | Pozycja | - | Typ fizyczny | Złącze | ||
| Interfejs sygnału: | Marka | Model | Ilość | Pin Pitch | Ilość pinów | Przydzielenie pinu |
| HRS | DF19L-20P-1H | 1 szt | 1,0 mm | 20 pinów | LVDS-20P1C6B-010C | |
| Częstotliwość odświeżania : | 60 Hz |
|---|---|
| Skanowanie wsteczne: | Tak (U / D, L / R) |
| Pobór energii : | 2,3 W (typ.) |
| Cechy lampy: | Kształt lampy | - | Typ lampy | WLED | Pozycja | Typ światła krawędziowego |
|---|---|---|---|---|---|---|
| Wymieniać się | - | Ilość | - | Życie | - | |
| Funkcje interfejsu: | Pozycja | - | Typ fizyczny | Złącze | ||
| Szczegóły interfejsu: | Marka | Model | Ilość | Pin Pitch | Ilość pinów | Przydzielenie pinu |
| JST | SM06B-SRSS-TB (LF) (SN) | 1 szt | 1,0 mm | 6 pinów | ||
| Sterownik podświetlenia: | Ze sterownikiem LED | |||||
| Sterownik elektryczny: | Prąd wejściowy | 150 mA (typ.) | Napięcie wejściowe | 12,0 V (typ.) | ||

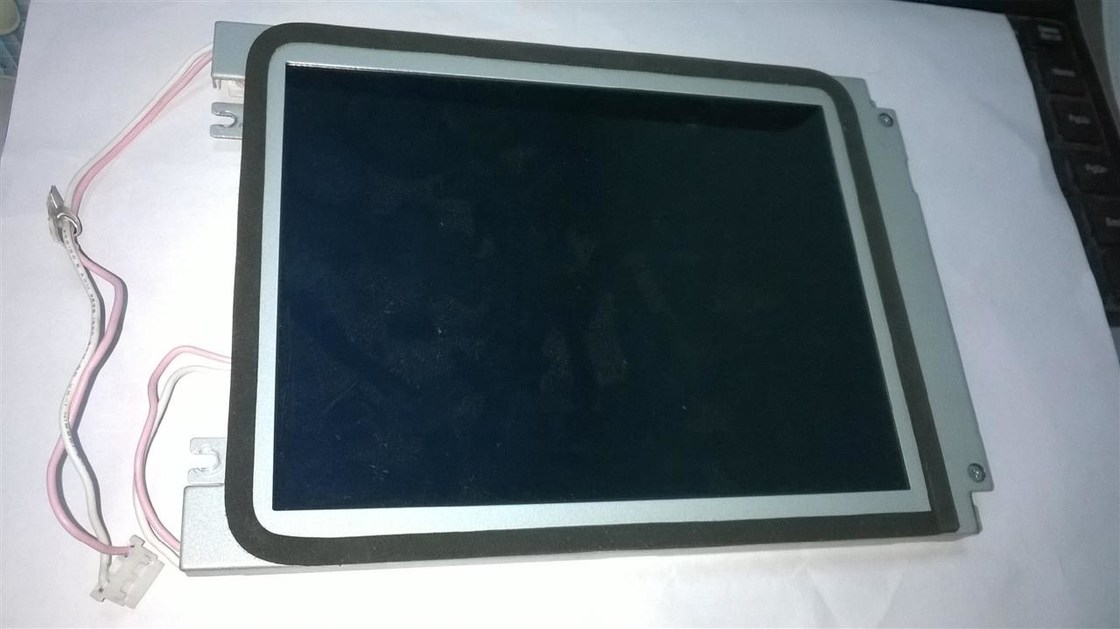

LQ057V3LG11 obsługuje wyświetlanie 640 (RGB) × 480(VGA) o współczynniku kształtu 4: 3 (W: H), którego piksele są ułożone w pionowe paski RGB.Jeśli chodzi o szczegóły mechaniczne, ma aktywny obszar 115,2 (szer.) × 86,4 (wys.) Mm, rozmiar konturu 144 (szer.) × 104,6 (wys.) × 12,8 (gł.) Mm, pole widzenia 121,0 (szer.) × 92,2 (H) mm, z powłoką antyodblaskową, twardą powłoką (2H), waga netto 190g (maks.).Jako TN, normalnie biały, transmisyjny produkt LCM, LQ057V3LG11 może zapewnić jasność wyświetlacza 350 cd / m² transimisyjny współczynnik kontrastu 500: 1, 70/70/50/70 (typ.) (CR≥10) (L / R / U / D) kąt widzenia, najlepszy kierunek widzenia na godzinie 12 i czas odpowiedzi 30 (typ.) (Tr + Td) ms.Skala szarości lub jasność subpikseli jest określana za pomocą 6-bitowego sygnału skali szarości dla każdego punktu, co daje paletę 262 tysięcy kolorów.W tym produkcie zastosowano WLED jako systerm podświetlenia, który został umieszczony jako typ światła krawędziowego, ze sterownikiem LED.
