Szczegóły Produktu:
|
| Marka panelu: | Ostry | Model panelu: | LQ058Y5DG30 |
|---|---|---|---|
| Rozmiar panelu: | 5,8 CALA | Format pikseli: | Pionowy pasek RGB |
| Rozkład: | 800 (RGB) × 480, WVGA, 160PPI | Jasność: | 360 cd / m² (typ.) |
| Rodzaj lampy: | 2 struny WLED, 10 tys. Godzin, bez sterownika | Interfejs sygnałowy: | Równoległy RGB (1 kanał, 6-bit), 60 pinów FPC |
| typ panelu: | a-Si TFT-LCD, LCM | Środowisko: | Operating Temp.: -30 ~ 85 °C ; Temperatura pracy: -30 ~ 85 ° C; Storage Temp.: -40 |
| High Light: | Wyświetlacz LCD QVGA Sharp TFT,panel TFT Symmetry Sharp |
||

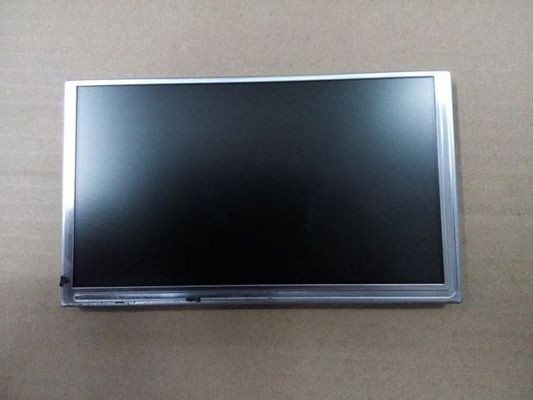

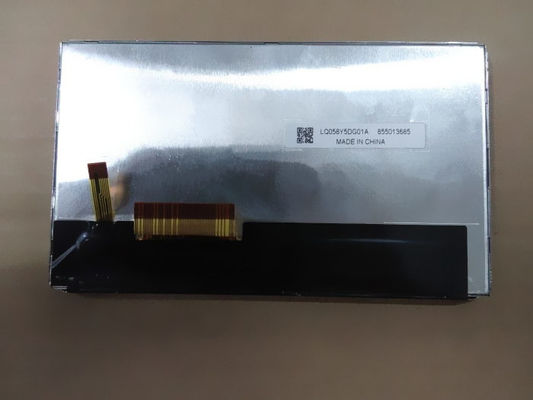

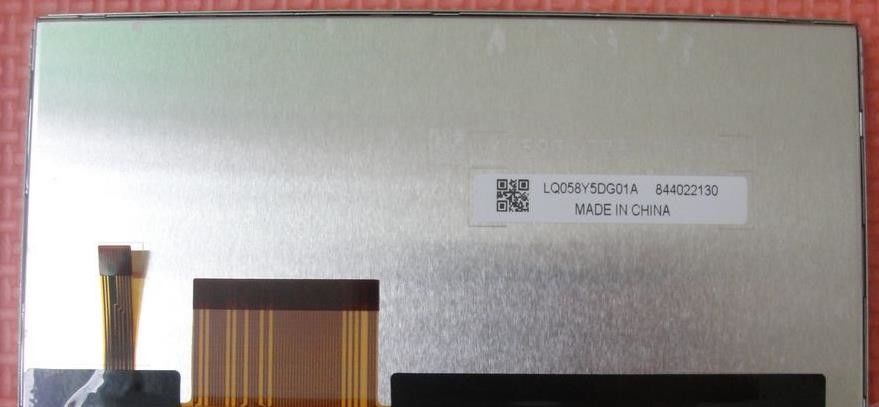

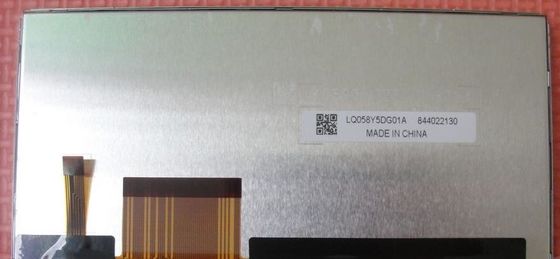

Seria LQ058 LQ058Y5DG30 LQ058Y5DG01
| Podstawowe informacje : | Nazwa handlowa | Nazwa modelu | Rodzaj | Alias modelu |
|---|---|---|---|---|
| OSTRY | LQ058Y5DG30 | a-Si TFT-LCD, LCM | - | |
| Maksymalne oceny: | RoHS | temperatura robocza | Temperatura przechowywania | Poziom wibracji |
| -30 ~ 85 ° C | -40 ~ 85 ° C | 4,4 G (43,2 m / s²) |
| Rozmiar ekranu : | 5,8 cala | |||
|---|---|---|---|---|
| Funkcje pikseli: | Liczba pikseli | Format pikseli | Wielkość piksela (poziom × pion) | Wielkość piksela (poziom × pion) |
| 800 (RGB) × 480, WVGA | Pionowy pasek RGB | 0,0535 × 0,1505 mm | 0,1605 × 0,1505 mm [160PPI] | |
| Rozmiar mechaniczny: | Obszar wyświetlania (poziom × pion) | Otwór na maskę (H × V) | Całkowity wymiar (H × V) | Całkowita głębokość |
| 128,4 × 72,24 mm | 130,6 × 73,75 mm | 141,1 × 82,9 mm | 9,7 (typ.) Mm | |
| Funkcje konspektu: | Kształt formy | Współczynnik proporcji (H: V) | Orientacja | Styl kształtu |
| Płaski prostokąt | 16: 9 | Typ krajobrazu | ||
| Panel dotykowy : | Punkty dotykowe | Typ sygnału | Kontroler | Technologia |
| - | - | Bez kontrolera dotykowego | 4-przewodowy rezystancyjny dotyk | |
| Inne specyfikacje: | Masa | Osłona panelu | Obróbka powierzchniowa | |
| 155g (maks.) | - | Antyodblaskowe, antyodblaskowe | ||
| Podstawowe informacje : | Luminancja | Tryb pracy | Współczynnik kontrastu |
|---|---|---|---|
| 360 cd / m² (typ.) | TN, normalnie biały, przepuszczalny | 150: 1 (min.) (Przepuszczalne) | |
| Dobry widok na | Kąt widzenia | Czas odpowiedzi | |
| Godzina szósta | 65/65/55/65 (typ.) (CR≥10) | 20/30 (typ.) (Tr / Td) (ms) | |
| Kolor wyświetlacza: | Temperatura koloru: | Kolor wsparcia | Koordynacja koloru |
| 6438K | 262 KB (6 bitów) | X: 0,313;Y: 0,335 | |
| Biała jednolitość: | 1,43 (maks.) (9 punktów) | ||
| Częstotliwość odświeżania : | 60 Hz |
|---|---|
| Skanowanie wsteczne: | Tak (U / D, L / R) |
| Pobór energii : | 3,1 W (typ.) |
| Funkcje podświetlenia: | Rodzaj | Pozycja | Życie (godziny) | Ilość | Kształt | Zastąpienie |
|---|---|---|---|---|---|---|
| WLED | Typ światła krawędziowego | 10 tys. (Min.) | 2 struny | 2 struny | - | |
| WLED Electrical: | Napięcie wejściowe | Prąd wejściowy | Pobór energii | |||
| 16,4 / 17,5 / 19,7 V (Min./Typ./Maks.) | 150/160 mA (typ./maks.) | 2,95 W (typ.) | ||||
| Funkcje interfejsu: | Stan sterownika WLED | Typ fizyczny | Pozycja interfejsu | |||
| Nie | FPC | - | ||||
| Szczegóły interfejsu | Nazwa handlowa | Nazwa modelu | Ilość | Szpilki | Pin Pitch | Konfiguracja pinów |
| 1 szt | 10 pinów | 0,5 mm | ||||
| Sygnał elektryczny: | Napięcie wejściowe | Prąd wejściowy | Pobór energii | |||
|---|---|---|---|---|---|---|
| 5,3 / 3,3 / 15 / -12V (typ.) (VSHA / VSHD / VDD / VEE) | 26/15 / 0,2 / 0,2 mA (typ.) (ISHA / ISHD / IVDD / IEE) | - | ||||
| Napięcie dla sygnałów wyświetlacza: | GND≤VIL≤0,2VSHD;0,8VSHD≤VIH≤VSHD | |||||
| Funkcje interfejsu: | Typ sygnału | Typ fizyczny | Pozycja interfejsu | |||
| Równoległy RGB (1 kanał, 6 bitów) | FPC | - | ||||
| Szczegóły interfejsu: | Nazwa handlowa | Nazwa modelu | Ilość | Szpilki | Pin Pitch | Konfiguracja pinów |
| 1 szt | 60 pinów | 0,5 mm | ||||
LQ058Y5DG30 obsługuje wyświetlanie 800 (RGB) × 480(WVGA) ze współczynnikiem proporcji 16: 9 (W: H), którego piksele są ułożone w pionowe paski RGB.Jeśli chodzi o szczegóły mechaniczne, ma aktywny obszar 128,4 (szer.) × 72,24 (wys.) Mm, rozmiar konturu 141,1 (szer.) × 82,9 (wys.) Mm, obszar widzenia 130,6 (szer.) × 73,75 (wys.) Mm, z powłoką antyodblaskową, antyodblaskową, waga netto 155g (maks.).Jako TN, normalnie biały, transmisyjny produkt LCM, LQ058Y5DG30 zapewnia jasność wyświetlacza 360 cd / m² transimisyjny współczynnik kontrastu 150: 1, 65/65/55/65 (typ.) (CR≥10) (L / R / U / D) kąt widzenia, najlepszy kierunek widzenia na godzinie 6 i czas odpowiedzi 20/30 (typ.) (Tr / Td) ms.Skala szarości lub jasność subpikseli jest określana za pomocą 6-bitowego sygnału skali szarości dla każdego punktu, co daje paletę 262 tysięcy kolorów.W tym produkcie zastosowano 2-ciągowe WLED, ponieważ jest to system podświetlenia, który został umieszczony jako typ światła krawędziowego i ma żywotność 10 000 godzin, dodatkowo potrzebny jest zewnętrzny sterownik podświetlenia.
