Szczegóły Produktu:
|
| Producent: | Ostry | Nazwa modelu: | LQ064V1DS11 |
|---|---|---|---|
| Luminancja: | 300 cd / m² (Typ.) | Liczba pikseli: | 640 (RGB) × 480 (VGA) 124PPI |
| Rozmiar ekranu: | 6,4 cala | Podświetlenie: | 2 szt. CCFL, 50 tys. Godzin, bez sterownika |
| Rodzaj sygnału: | Równoległy RGB (1 kanał, 6-bit), złącze 30 pinów | Max. Max. Ratings Oceny: | Temperatura przechowywania: -25 ~ 70 ° C Temperatura pracy: 0 ~ 55 ° C |
| High Light: | Wyświetlacz LCD QVGA Sharp TFT,panel TFT Symmetry Sharp |
||
Seria LQ064 LQ064V3DG06 LQ064V3DG05 LQ064V3DG04 LQ064V3DG02 LQ064V3DG01 LQ064V1DS11
| Podstawowe informacje : | Luminancja | 300 cd / m² (typ.) | Współczynnik kontrastu | 150: 1 (min.) (Przepuszczalne) |
|---|---|---|---|---|
| Dobry widok na | Godzina szósta | Szybkość reakcji | 20/40 (typ.) (Tr / Td) (ms) | |
| Kąt widzenia | 70/70/40/70 (typ.) (CR≥5) | Tryb pracy | TN, normalnie biały, przepuszczalny | |
| Wydajność kolorów: | Chromatyczność | Wx: 0,313;Wy: 0,325 | Kolor wsparcia | 262 KB (6 bitów) |
| Temperatura koloru | 6518K | Biała jednolitość | 1,45 (maks.) (5 punktów) |
| Funkcje pikseli: | Liczba pikseli | 640 (RGB) × 480 [VGA] | Układ | Pionowy pasek RGB |
|---|---|---|---|---|
| Wielkość piksela (szer. × wys.) | 0,068 × 0,202 mm | Wielkość piksela (szer. × wys.) | 0,204 × 0,202 mm [124PPI] | |
| Fizyczny rozmiar : | Aktywne oglądanie | 130,56 (szer.) × 96,96 (wys.) Mm | Ogólnie Dim. | 178,8 (szer.) × 126,8 (wys.) Mm |
| Otwór na ramkę | - | Całkowita głębokość | 12,0 (typ.) Mm | |
| Funkcje konspektu: | Kształt formy | Płaski prostokąt | Orientacja | Typ krajobrazu |
| Współczynnik proporcji (szer .: wys.) | 4: 3 | Styl kształtu | ||
| Utrwalenie: | Otwory montażowe do twarzy (4-Ф3,0) | |||
| Inne szczegóły: | Masa | 275g (maks.) | Powierzchnia | Twarda powłoka (3H), antyodblaskowa |
| Sygnał elektryczny: | Prąd wejściowy | 250 mA (typ.) (ICC) | Napięcie wejściowe | 5,0 V (typ.) (VCC) | ||
|---|---|---|---|---|---|---|
| Konsumpcja | - | Interfejs sygnałowy | Równoległy RGB (1 kanał, 6 bitów) | |||
| Napięcie logiczne dla sygnałów: | VIL≤0,3VCC;0,7 VCC≤VIH | |||||
| Funkcje interfejsu: | Pozycja | - | Typ fizyczny | Złącze | ||
| Interfejs sygnału: | Marka | Model | Ilość | Pin Pitch | Ilość pinów | Przydzielenie pinu |
| JST | 30FLS-RSM1-TB | 1 szt | 0,5 mm | 30 pinów | DRGB-30P1C6B-030B | |
| Cechy lampy: | Kształt lampy | Prosto | Typ lampy | CCFL | Pozycja | Typ światła krawędziowego (góra i dół) |
|---|---|---|---|---|---|---|
| Wymieniać się | - | Ilość | 2 szt | Życie | 50K (typ.) (Godziny) | |
| Lampa elektryczna: | Prąd wejściowy | 2,0 / 6,0 / 6,5 mA (min./typ./maks.) | Napięcie wejściowe | 360 V (typ.) | ||
| Częstotliwość | 20/35/60 KHz (Min./Typ./Maks.) | Napięcie włączenia | 800/1000 V (maks.) (Ta = + 25/0 ℃) | |||
| Konsumpcja | 5,32 W (typ.) | |||||
| Funkcje interfejsu: | Pozycja | - | Typ fizyczny | Złącze | ||
| Szczegóły interfejsu: | Marka | Model | Ilość | Pin Pitch | Ilość pinów | Przydzielenie pinu |
| JST | BHR-03VS-1 | 2 szt | 4,0 mm | 3 kołki | BLL-3PINS-HNL | |
| Sterownik podświetlenia: | Nie | |||||

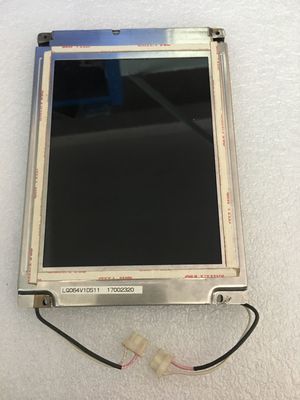

LQ064V1DS11 obsługuje wyświetlanie 640 (RGB) × 480(VGA) ze współczynnikiem kształtu 4: 3 (W: H), którego piksele są ułożone w pionowe paski RGB.Jeśli chodzi o szczegóły mechaniczne, ma aktywny obszar 130,56 (szer.) × 96,96 (wys.) Mm, rozmiar konturu 178,8 (szer.) × 126,8 (wys.) Mm, z obróbką powierzchni z twardej powłoki (3H), antyodblaskowa, masa netto 275 g (maks.).Jako TN, normalnie biały, transmisyjny produkt LCM, LQ064V1DS11 może zapewnić jasność 300 cd / m² transimisyjny współczynnik kontrastu 150: 1, 70/70/40/70 (typ.) (CR≥5) (L / R / U / D) kąt widzenia, najlepszy kierunek widzenia na godzinie 6 i czas odpowiedzi 20/40 (typ.) (Tr / Td) ms.Skala szarości lub jasność subpikseli jest określana za pomocą 6-bitowego sygnału skali szarości dla każdej kropki, prezentując w ten sposób paletę 262 tysięcy kolorów.Ten produkt przyjął 2 szt. CCFL jako system podświetlenia, który został umieszczony jako typ światła krawędziowego (górnego i dolnego) i ma żywotność 50 000 godzin, dodatkowo potrzebny jest zewnętrzny sterownik podświetlenia.
