Szczegóły Produktu:
|
| Model: | LQ064V3DG06 | break: | Ostry |
|---|---|---|---|
| Źródło światła: | WLED, 50 000 godzin, ze sterownikiem LED | Typ interfejsu: | Równoległy RGB (1 kanał, 6-bit), 31-pinowe złącze |
| Rozmiar po przekątnej: | 6,4 cala | Luminancja: | 350 cd / m² (Typ.) |
| Format pikseli: | 640 x 480 (RGB) [VGA] 124PPI | Środowisko: | Operating Temperature: -30 ~ 80 °C ; Temperatura pracy: -30 ~ 80 ° C; Storage Tempe |
| High Light: | Wyświetlacz LCD QVGA Sharp TFT,panel TFT Symmetry Sharp |
||
Seria LQ064 LQ064V3DG06 LQ064V3DG05 LQ064V3DG04 LQ064V3DG02 LQ064V3DG01 LQ064V1DS11
| Podstawowe informacje : | Luminancja (cd / m²) | Kąt widzenia (L / R / U / D) | Czas odpowiedzi (ms) |
|---|---|---|---|
| 350 (typ.) | 70/70/40/70 (typ.) (CR≥10) | 8/21 (typ.) (Tr / Td) | |
| Najlepszy widok włączony | Tryb wyświetlania | Współczynnik kontrastu | |
| Godzina szósta | TN, normalnie biały, przepuszczalny | 500: 1 (typ.) (Przepuszczalny) | |
| Kolor wyświetlacza: | Temperatura koloru | Wyświetl kolory | Biała współrzędna |
| 6953K | 262 KB (6 bitów) | X: 0,307;Y: 0,317 |
| Rozmiar panelu: | 6,4 " | |||
|---|---|---|---|---|
| Funkcje pikseli: | Format pikseli | Konfiguracja pikseli | Rozstaw pikseli (mm) | Wielkość piksela (mm) |
| 640 × 480 (RGB) [VGA] | Poziomy pasek RGB | 0,204 × 0,204 [124PPI] | 0,204 × 0,068 | |
| Rozmiar mechaniczny: | Obszar aktywny (mm) | Obszar ramki (mm) | Wymiar konturu (mm) | Głębokość konturu (mm) |
| 130,56 (poz.) × 97,92 (pion.) | 135,3 (poz.) × 103,0 (pion.) | 161,3 (poz.) × 117 (pion.) | 12 ± 0,5 mm | |
| Funkcje konspektu: | Form Factor | Orientacja | Aspect Ratio | Styl kształtu |
| Płaski prostokąt | Typ krajobrazu | 4: 3 (poziom: pion) | ||
| Montaż: | Otwory montażowe czołowe (4-Ф3,2) po lewej stronie, po prawej zaślepki | |||
| Inne szczegóły: | Waga | Osłona panelu | Leczenie | |
| 200g (typ.) | - | Antyodblaskowa, twarda powłoka (3H) | ||
| Cechy lampy: | Rodzaj | Pozycja | Ilość | Kształt | Życie (godziny) | Wymiana lampy |
|---|---|---|---|---|---|---|
| WLED | Typ światła krawędziowego | - | - | 50 KB (typ.) | - | |
| Funkcje interfejsu: | Pozycja | Sterownik podświetlenia | Rodzaj | |||
| - | Ze sterownikiem LED | Złącze | ||||
| Szczegóły interfejsu: | Marka | Model | Pin Pitch | Ilość pinów | Ilość | Konfiguracja |
| JST | SM10B-SHLS-TF | 1,0 mm | 10 pinów | 1 szt | ||
| Sterownik elektryczny: | Napięcie zasilające | Obecnie zaopatrzenie | Pobór energii | |||
| 12,0 V (typ.) | 225 / 290mA (typ./maks.) | - | ||||
| Panel sterowania elektrycznego: | Napięcie zasilające | Obecnie zaopatrzenie | Moc | |||
|---|---|---|---|---|---|---|
| 3,3 V (typ.) | 70/120 mA (typ./maks.) | - | ||||
| Napięcie dla sygnałów wyświetlacza: | 0≤VIL≤0,3VCC;0,7 VCC≤VIH≤VCC | |||||
| Funkcje interfejsu: | Pozycja | Sygnał | Rodzaj | |||
| - | Równoległy RGB (1 kanał, 6 bitów) | Złącze | ||||
| Szczegóły złącza: | Marka | Model | Pin Pitch | Ilość pinów | Ilość | Konfiguracja |
| HRS | DF9BA-31P-1V (32) | 1,0 mm | 31 pinów | 1 szt | DRGB-31P1C6B-010K | |

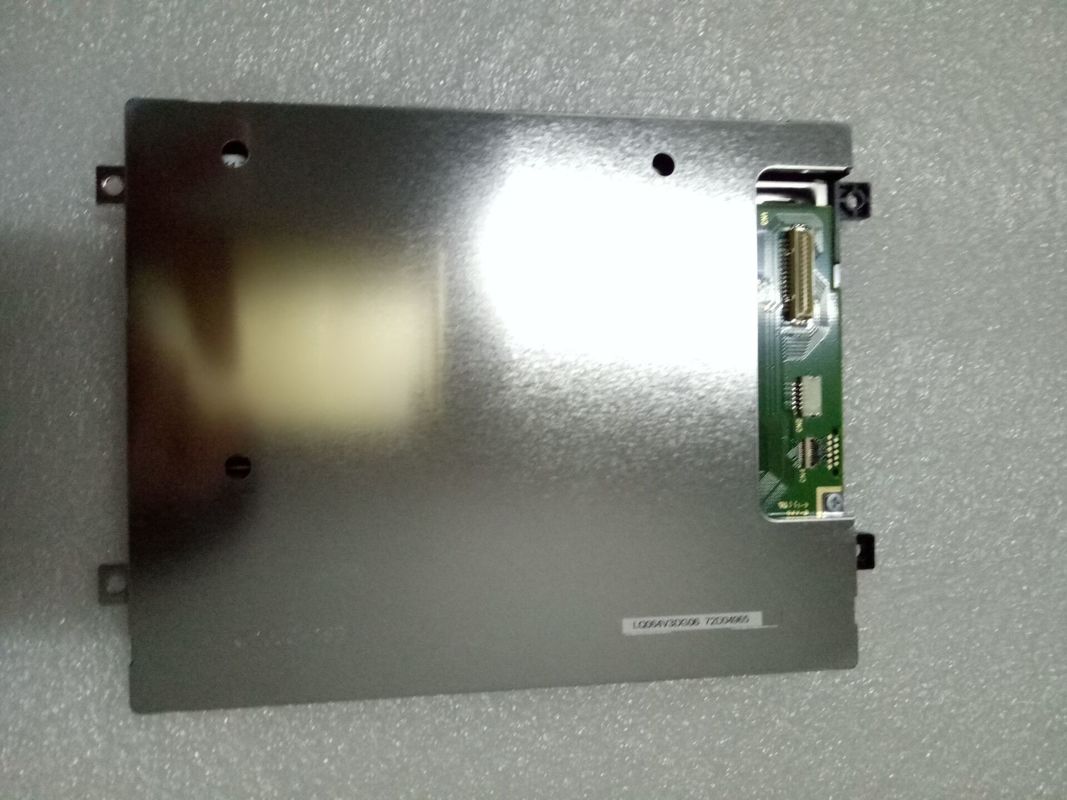

LQ064V3DG06 obsługuje wyświetlanie 640 × 480 (RGB)(VGA) o współczynniku kształtu 4: 3 (W: H), którego piksele są ułożone w poziome paski RGB.Jeśli chodzi o szczegóły mechaniczne, ma aktywny obszar 130,56 (szer.) × 97,92 (wys.) Mm, rozmiar konturu 161,3 (szer.) × 117 (wys.) × 12,5 (gł.) Mm, pole widzenia 135,3 (szer.) × 103,0 (H) mm, z powłoką antyodblaskową, twardą powłoką (3H), waga netto 200g (typ.).Jako TN, normalnie biały, transmisyjny produkt LCM, LQ064V3DG06 zapewnia jasność wyświetlacza 350 cd / m² transimisyjny współczynnik kontrastu 500: 1, 70/70/40/70 (typ.) (CR≥10) (L / R / U / D) kąt widzenia, najlepszy kierunek widzenia na godzinie 6 i czas odpowiedzi 8/21 (typ.) (Tr / Td) ms.Skala szarości lub jasność subpikseli jest określana za pomocą 6-bitowego sygnału skali szarości dla każdego punktu, co daje paletę 262 tysięcy kolorów.W tym produkcie zastosowano WLED jako system podświetlenia, który został umieszczony jako typ światła krawędziowego i ma żywotność 50 000 godzin, ze sterownikiem LED.
