Szczegóły Produktu:
|
| Model panelu: | LQ070Y3DG02 | Marka panelu: | Ostry |
|---|---|---|---|
| Rozkład: | 800 × 480 (RGB), WVGA, 133PPI | Rozmiar panelu: | 7,0 CALA |
| Rodzaj lampy: | 8S3P WLED, 10 tys. Godzin, bez sterownika | Interfejs sygnałowy: | Równoległy RGB (1 kanał, 8-bitowy), 51 pinów FPC |
| Jasność: | 280 cd / m² | Środowisko: | Operating Temp.: -20 ~ 60 °C ; Temperatura pracy.: -20 ~ 60 ° C; Storage Temp.: -30 |
| High Light: | Wyświetlacz LCD CCFL Sharp TFT,panel dotykowy WLED LVDS TFT |
||

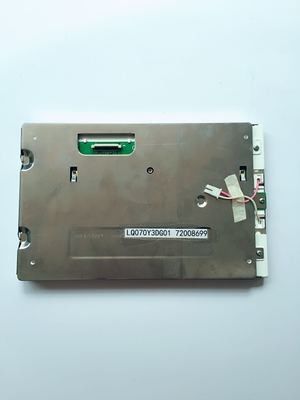

Seria LQ070 LQ070Y3DG05 LQ070Y3DG03 LQ070Y3DG02 LQ070Y3DG01
| Rozmiar ekranu : | 7,0 " | |||
|---|---|---|---|---|
| Funkcje pikseli: | Liczba pikseli | Format pikseli | Wielkość piksela (poziom × pion) | Wielkość piksela (poziom × pion) |
| 800 × 480 (RGB), WVGA | Poziomy pasek RGB | 0,1905 × 0,0635 mm | 0,1905 × 0,1905 mm [133PPI] | |
| Rozmiar mechaniczny: | Obszar wyświetlania (poziom × pion) | Otwór na maskę (H × V) | Całkowity wymiar (H × V) | Całkowita głębokość |
| 152,4 × 91,44 mm | - | 164,9 × 104 mm | 5,0 / 5,3 (typ./maks.) Mm | |
| Funkcje konspektu: | Kształt formy | Współczynnik proporcji (H: V) | Orientacja | Styl kształtu |
| Płaski prostokąt | 15: 9 | Typ krajobrazu | ||
| Panel dotykowy : | Punkty dotykowe | Typ sygnału | Kontroler | Technologia |
| - | - | Bez kontrolera dotykowego | 4-przewodowy rezystancyjny dotyk | |
| Inne specyfikacje: | Masa | Osłona panelu | Obróbka powierzchniowa | |
| 160 / 175g (typ./maks.) | - | Antyodblaskowa, twarda powłoka (3H) | ||
| Otwory i wsporniki: | Bez | |||
| Podstawowe informacje : | Luminancja | Tryb pracy | Współczynnik kontrastu |
|---|---|---|---|
| 280 cd / m² (typ.) | TN, normalnie biały, przepuszczalny | 450: 1 (typ.) (Przepuszczalny) | |
| Dobry widok na | Kąt widzenia | Czas odpowiedzi | |
| Godzina szósta | 65/65/50/60 (typ.) (CR≥10) | 35 (typ.) (Tr + Td) (ms) | |
| Kolor wyświetlacza: | Temperatura koloru: | Kolor wsparcia | Koordynacja koloru |
| 6485K | 16,7 mln (8 bitów) | X: 0,313;Y: 0,329 | |
| Biała jednolitość: | 1,10 / 1,30 (typ./maks.) (5 punktów) | ||
| Częstotliwość odświeżania : | 60 Hz |
|---|---|
| Skanowanie wsteczne: | Nie |
| Funkcje podświetlenia: | Rodzaj | Pozycja | Życie (godziny) | Ilość | Kształt | Zastąpienie |
|---|---|---|---|---|---|---|
| WLED | Typ światła krawędziowego | 10 tys. (Min.) | 8S3P | 3 struny | - | |
| WLED Electrical: | Napięcie wejściowe | Prąd wejściowy | Pobór energii | |||
| 25,6 / 28,0 V (typ. / Maks.) | 20 mA (typ.) | 1,54 W (typ.) | ||||
| Funkcje interfejsu: | Stan sterownika WLED | Typ fizyczny | Pozycja interfejsu | |||
| Nie | Zawarte w interfejsie sygnałowym panelu | - | ||||
| Sygnał elektryczny: | Napięcie wejściowe | Prąd wejściowy | Pobór energii | |||
|---|---|---|---|---|---|---|
| 1,8 / 2,85 V (typ.) (VDDIO / VCI) | 10 / 45mA (typ.) (IDDIO / IVCI) | - | ||||
| Napięcie dla sygnałów wyświetlacza: | 0≤VIL≤0,3VDDIO;0,7 VDDIO≤VIH≤VDDIO | |||||
| Funkcje interfejsu: | Typ sygnału | Typ fizyczny | Pozycja interfejsu | |||
| Równoległy RGB (1 kanał, 8 bitów) | FPC | - | ||||
| Szczegóły interfejsu: | Nazwa handlowa | Nazwa modelu | Ilość | Szpilki | Pin Pitch | Konfiguracja pinów |
| 1 szt | 51 pinów | 0,3 mm | ||||

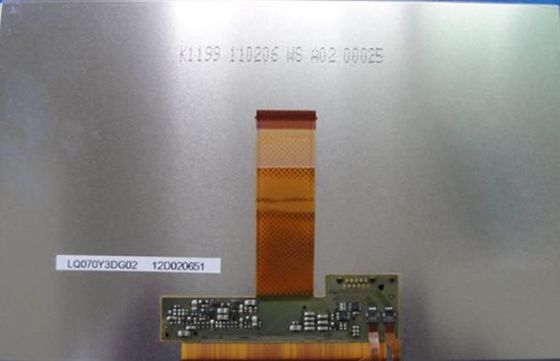

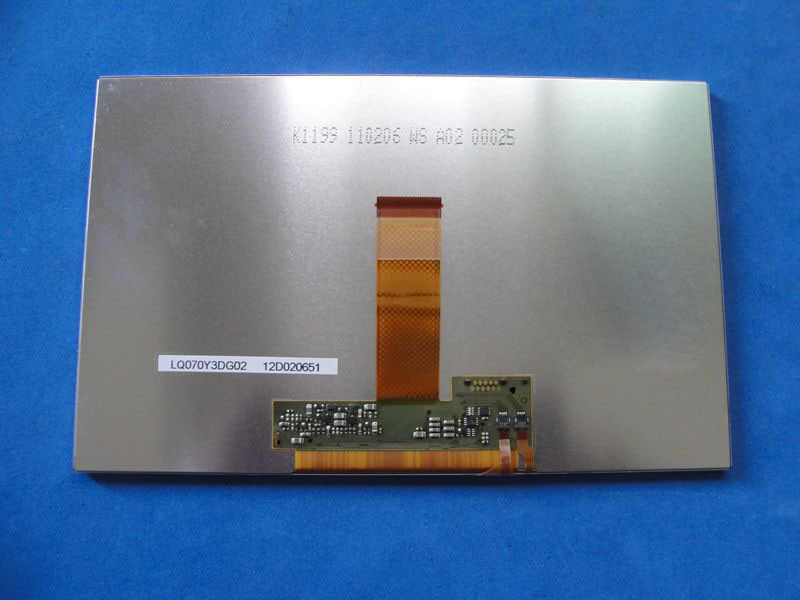

LQ070Y3DG02 obsługuje wyświetlanie 800 × 480 (RGB)(WVGA) o współczynniku kształtu 15: 9 (W: H), którego piksele są ułożone w poziome paski RGB.Jeśli chodzi o szczegóły mechaniczne, ma aktywny obszar 152,4 (szer.) × 91,44 (wys.) Mm, rozmiar konturu 164,9 (szer.) × 104 (wys.) × 5,3 (gł.) Mm, z powłoką antyodblaskową, twardą powłoką (3H) ), waga netto 160/175 g (typ./maks.).Jako TN, normalnie biały, transmisyjny produkt LCM, LQ070Y3DG02 zapewnia jasność wyświetlacza 280 cd / m² transimisyjny współczynnik kontrastu 450: 1, 65/65/50/60 (typ.) (CR≥10) (L / R / U / D) kąt widzenia, najlepszy kierunek widzenia na godzinie 6 i czas odpowiedzi 35 (typ.) (Tr + Td) ms.Skala szarości lub jasność subpikseli jest określana za pomocą 8-bitowego sygnału w skali szarości dla każdego punktu, prezentując w ten sposób paletę 16,7 mln kolorów, również z gamą kolorów 48% (NTSC).W tym produkcie zastosowano 8S3P WLED, ponieważ jest to system podświetlenia, który został umieszczony jako typ światła krawędziowego i ma żywotność 10 000 godzin, dodatkowo potrzebny jest zewnętrzny sterownik podświetlenia.
