Szczegóły Produktu:
|
| Producent: | Ostry | Nazwa modelu: | LQ070Y3DG05 |
|---|---|---|---|
| Rozmiar ekranu: | 7,0 cala | Luminancja: | 350 cd / m² |
| Liczba pikseli: | 800 (RGB) × 480 (WVGA) 134PPI | Rodzaj sygnału: | Równoległy RGB (1 kanał, 8-bitowy), 50-stykowe złącze |
| Podświetlenie: | WLED, 20 000 godzin, ze sterownikiem LED | Max. Max. Ratings Oceny: | Temperatura przechowywania: -30 ~ 80 ° C Temperatura pracy: -20 ~ 70 ° C |
| High Light: | Wyświetlacz LCD CCFL Sharp TFT,panel dotykowy WLED LVDS TFT |
||
Seria LQ070 LQ070Y3DG05 LQ070Y3DG03 LQ070Y3DG02 LQ070Y3DG01
| Podstawowa informacja : | Marka panelu | OSTRY | Model panelu | LQ070Y3DG05  1 Zgodny |
|---|---|---|---|---|
| Rozmiar przekątnej | 7,0 " | Podanie | ||
| Typ panelu | a-Si TFT-LCD, LCM | Alias modelu | M070SWP1 R3 | |
| Niezawodność: | Temperatura pracy | -20 ~ 70 ° C | Temperatura przechowywania | -30 ~ 80 ° C |
| Stan RoHS | Ocena wibracji | 1,5 G (14,7 m / s²) |
| Funkcje pikseli: | Format pikseli | 800 (RGB) × 480 [WVGA] | Plamka | 0,064 × 0,1805 mm (poz. × pion.) |
|---|---|---|---|---|
| Konfiguracja | Pionowy pasek RGB | Pixel Pitch | 0,192 × 0,1805 mm (poziom × pion) [134PPI] | |
| Rozmiar mechaniczny: | Obszar wyświetlania | 153,6 × 86,64 mm (poz. × pion.) | Obszar Bezel | 156,0 × 89,04 mm (poz. × pion.) |
| Outline Dim. | 165 × 104 mm (poz. × pion.) | Głębokość konturu | 5 / 8,2 (typ./maks.) Mm | |
| Funkcje konspektu: | Form Factor | Płaski prostokąt | Orientacja | Typ krajobrazu |
| Aspect Ratio | 16: 9 (poziom: pion) | Styl kształtu | ||
| Otwory i wsporniki: | Bez | |||
| Inne funkcje : | Waga | 194g (typ.) | Powierzchnia | Antyodblaskowa, twarda powłoka (3H) |
| Podstawowe informacje : | Jasność | 350 cd / m² (typ.) | Współczynnik kontrastu | 500: 1 (typ.) (Przepuszczalny) |
|---|---|---|---|---|
| Kąt widzenia | 70/70/50/70 (typ.) (CR≥10) | Tryb optyczny | TN, normalnie biały, przepuszczalny | |
| Kierunek oglądania | Godzina szósta | Czas odpowiedzi | 16 (typ.) (Tr + Td) (ms) | |
| Wydajność kolorów: | Chromatyczność | Wx: 0,310;Wy: 0,330 | Numery kolorów | 16,7 mln (8 bitów) |
| Temperatura koloru | 6638K | Biała jednolitość | 1,43 (maks.) (5 punktów) |
| Częstotliwość klatek: | 60 Hz |
|---|---|
| Skanowanie wsteczne: | Tak (U / D, L / R) |
| Funkcje podświetlenia: | Kształt lampy | - | Typ lampy | WLED | Dożywotni | 20K (min.) (Godziny) |
|---|---|---|---|---|---|---|
| Zastąpienie | - | Ilość | - | Pozycja | Typ światła krawędziowego | |
| Funkcje interfejsu: | Rodzaj | Zawarte w interfejsie sygnałowym panelu | Pozycja | - | Sterownik lampy | Ze sterownikiem LED |
| Sterownik elektryczny: | Wejście napięciowe | 4,5 / 12,0 / 16,0 V (Min./Typ./Maks.) | Bieżące wejście | - | ||
| Konsumpcja | 2,1 W (maks.) | |||||
| Sygnał Systerm: | Równoległy RGB (1 kanał, 8 bitów) | Napięcie logiczne | 0≤VIL≤0,3VDD;0,7VDD≤VIH≤VDD | |||
|---|---|---|---|---|---|---|
| Sygnał elektryczny: | Wejście napięciowe | 3,3 V (typ.) | Bieżące wejście | 100 / 150mA (typ./maks.) | ||
| Konsumpcja | 0,5 W (maks.) | |||||
| Funkcje interfejsu: | Rodzaj | Złącze | Pozycja | - | ||
| Szczegóły złącza: | Marka | Model | Pin Pitch | Szpilki | Ilość | Konfiguracja |
| STARCONN | 089H50-000000-G2-R | 0,5 mm | 50 pinów | 1 szt | ||

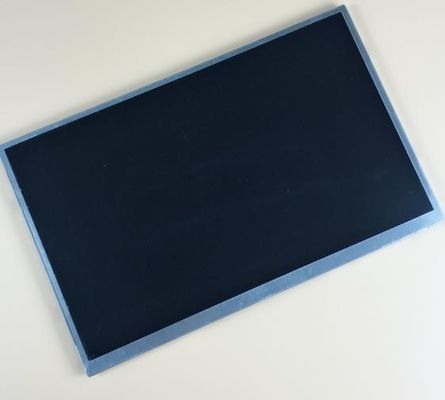

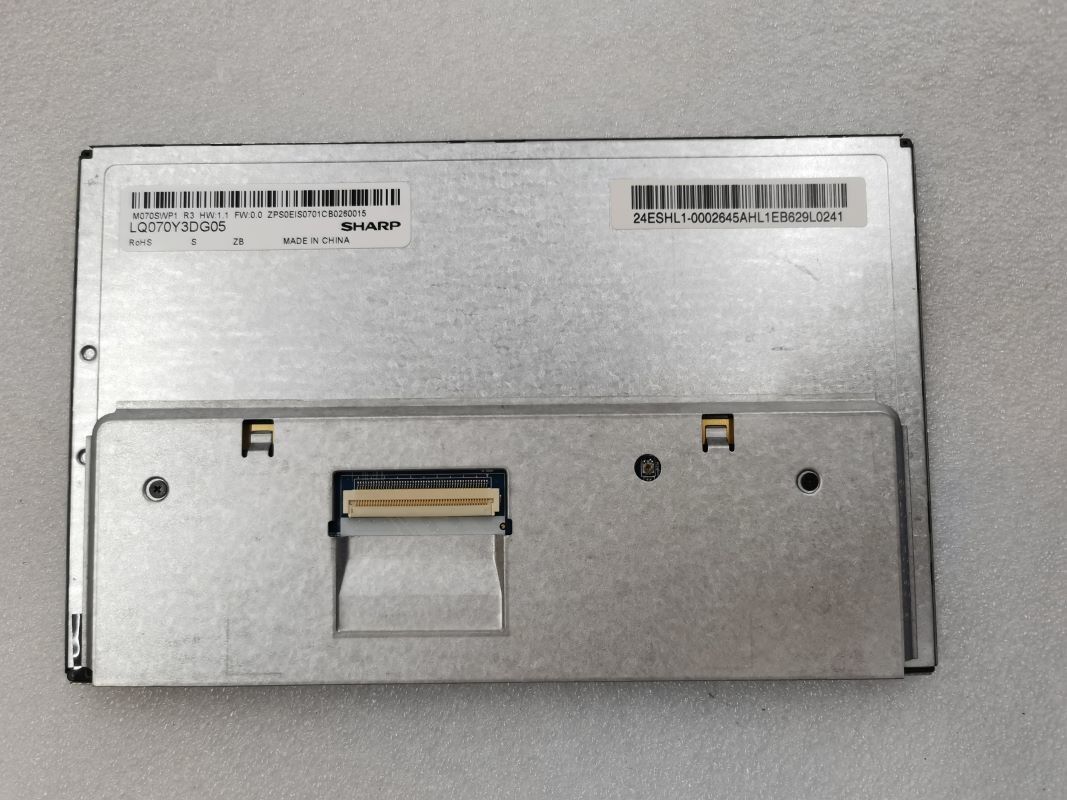

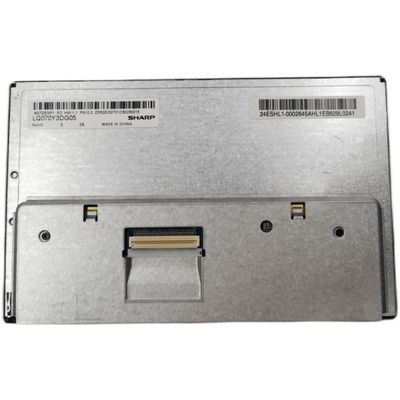

LQ070Y3DG05 obsługuje wyświetlanie 800 (RGB) × 480(WVGA) ze współczynnikiem proporcji 16: 9 (W: H), którego piksele są ułożone w pionowe paski RGB.Jeśli chodzi o szczegóły mechaniczne, ma obszar aktywny 153,6 (szer.) × 86,64 (wys.) Mm, rozmiar obrysu 165 (szer.) × 104 (wys.) × 8,2 (gł.) Mm, pole widzenia 156,0 (szer.) × 89,04 (H) mm, z powłoką antyodblaskową, twardą powłoką (3H), waga netto 194g (typ.).Jako TN, normalnie biały, transmisyjny produkt LCM, LQ070Y3DG05 zapewnia jasność wyświetlacza 350 cd / m² transimissive współczynnik kontrastu 500: 1, 70/70/50/70 (typ.) (CR≥10) (L / R / U / D) kąt widzenia, najlepszy kierunek widzenia na godzinie 6 i czas odpowiedzi 16 (typ.) (Tr + Td) ms.Skala szarości lub jasność subpikseli jest określana za pomocą 8-bitowego sygnału w skali szarości dla każdej kropki, prezentując w ten sposób paletę 16,7 mln kolorów, również z wydajnością gamy kolorów 50% (NTSC).W tym produkcie zastosowano WLED jako systerm podświetlenia, który został umieszczony jako typ światła krawędziowego i ma żywotność 20 000 godzin, ze sterownikiem LED.
