Szczegóły Produktu:
|
| Model: | LQ070Y3DG3B | break: | Ostry |
|---|---|---|---|
| Źródło światła: | WLED [8S3P], 10 000 godzin, bez sterownika | Typ interfejsu: | Równoległy RGB (1 kanał, 8-bit), 40 pinów FPC |
| Rozmiar po przekątnej: | 7,0 cala | Luminancja: | 280 cd / m² (Typ.) |
| Format pikseli: | 800 × 480 (RGB) [WVGA] 133PPI | Środowisko: | Operating Temperature: -20 ~ 50 °C ; Temperatura pracy: -20 ~ 50 ° C; Storage Tempe |
| High Light: | Wyświetlacz LCD CCFL Sharp TFT,panel dotykowy WLED LVDS TFT |
||

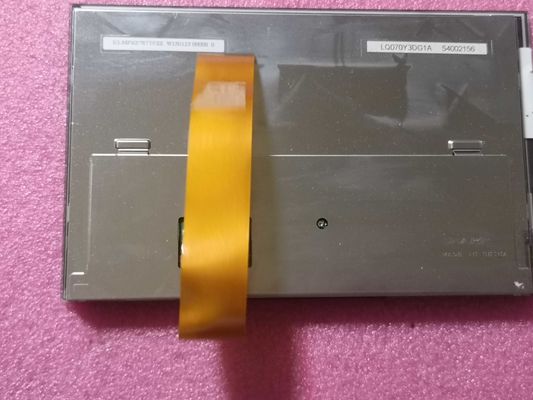

Seria LQ070 LQ070Y3DG3B LQ070Y3DG3A LQ070Y3DG1A
| Funkcje pikseli: | Format pikseli | 800 × 480 (RGB) [WVGA] | Plamka | 0,1905 × 0,0635 mm (poziom × pion) |
|---|---|---|---|---|
| Konfiguracja | Poziomy pasek RGB | Pixel Pitch | 0,1905 × 0,1905 mm (poz. × pion.) [133PPI] | |
| Rozmiar mechaniczny: | Obszar wyświetlania | 152,4 × 91,44 mm (poz. × pion.) | Obszar Bezel | - |
| Outline Dim. | 163,2 × 104 mm (poz. × pion.) | Głębokość konturu | 5,0 / 7,4 (typ./maks.) Mm | |
| Funkcje konspektu: | Form Factor | Płaski prostokąt | Orientacja | Typ krajobrazu |
| Aspect Ratio | 15: 9 (poziom: pion) | Styl kształtu | ||
| Ekran dotykowy : | Punkty dotykowe | - | Sygnał TP | - |
| Kontroler TP | Bez kontrolera dotykowego | Ekran dotykowy | 4-przewodowy rezystancyjny dotyk | |
| Otwory i wsporniki: | Bez | |||
| Inne funkcje : | Waga | 170/185 g (typ./maks.) | Powierzchnia | Antyodblaskowa, twarda powłoka (3H) |
| Podstawowe informacje : | Jasność | 280 cd / m² (typ.) | Współczynnik kontrastu | 300: 1 (min.) (Przepuszczalne) |
|---|---|---|---|---|
| Kąt widzenia | 65/65/50/60 (typ.) (CR≥10) | Tryb optyczny | TN, normalnie biały, przepuszczalny | |
| Kierunek oglądania | Godzina szósta | Czas odpowiedzi | 35 (typ.) (Tr + Td) (ms) | |
| Wydajność kolorów: | Chromatyczność | Wx: 0,310;Wy: 0,340 | Numery kolorów | 16,7 mln (8 bitów) |
| Temperatura koloru | 6551K | Biała jednolitość | - | |
| 1931 Gamlt kolorów: | Stosunek NTSC | 49% | sRGB | 69% pokrycia |
| Adobe RGB | 52% pokrycia | DCI-P3 | 51% pokrycia | |
| Rec.2020 | 37% pokrycia | Uwagi | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Częstotliwość klatek: | 60 Hz |
|---|---|
| Skanowanie wsteczne: | Nie |
| Pobór energii : | 2,0 W (typ.) |
| Funkcje podświetlenia: | Kształt lampy | 3 struny | Typ lampy | WLED | Dożywotni | 10K (min.) (Godziny) |
|---|---|---|---|---|---|---|
| Zastąpienie | - | Ilość | 8S3P | Pozycja | Typ światła krawędziowego | |
| Lampa elektryczna: | Wejście napięciowe | 25,6 / 28 V (typ. / Maks.) | Bieżące wejście | 20 / 25mA (typ./maks.) | ||
| Konsumpcja | 1,54 W (typ.) | |||||
| Funkcje interfejsu: | Rodzaj | FPC | Pozycja | - | Sterownik lampy | Nie |
| Szczegóły interfejsu: | Marka | Model | Pin Pitch | Szpilki | Ilość | Konfiguracja |
| 0,5 mm | 6 pinów | 1 szt | BLE-6PINS-ACACAC | |||
| Sygnał Systerm: | Równoległy RGB (1 kanał, 8 bitów) | Napięcie logiczne | VIL≤0,3VCC;0,7 VCC≤VIH | |||
|---|---|---|---|---|---|---|
| Sygnał elektryczny: | Wejście napięciowe | 3,3 V (typ.) | Bieżące wejście | 140/185 mA (typ. / Maks.) | ||
| Konsumpcja | 0,46 W (typ.) | |||||
| Funkcje interfejsu: | Rodzaj | FPC | Pozycja | - | ||
| Szczegóły FPC: | Marka | Model | Pin Pitch | Szpilki | Ilość | Konfiguracja |
| 0,5 mm | 40 pinów | 1 szt | DRGB-40P1C8B-050B | |||
LQ070Y3DG3B obsługuje wyświetlanie 800 × 480 (RGB)(WVGA) o współczynniku kształtu 15: 9 (W: H), którego piksele są ułożone w poziome paski RGB.Jeśli chodzi o szczegóły mechaniczne, ma aktywny obszar 152,4 (szer.) × 91,44 (wys.) Mm, rozmiar konturu 163,2 (szer.) × 104 (wys.) × 7,4 (gł.) Mm, z powłoką antyodblaskową, twardą powłoką (3H) ), waga netto 170/185 g (typ./maks.).Jako TN, normalnie biały, transmisyjny produkt LCM, LQ070Y3DG3B zapewnia jasność wyświetlacza 280 cd / m² transimisyjny współczynnik kontrastu 300: 1, 65/65/50/60 (typ.) (CR≥10) (L / R / U / D) kąt widzenia, najlepszy kierunek widzenia na godzinie 6 i czas odpowiedzi 35 (typ.) (Tr + Td) ms.Skala szarości lub jasność subpikseli jest określana za pomocą 8-bitowego sygnału skali szarości dla każdego punktu, co daje paletę 16,7 mln kolorów, również z gamą barw 49% (NTSC).W tym produkcie zastosowano 8S3P WLED, ponieważ jest to system podświetlenia, który został umieszczony jako typ światła krawędziowego i ma żywotność 10 000 godzin, dodatkowo potrzebny jest zewnętrzny sterownik podświetlenia.
