Szczegóły Produktu:
|

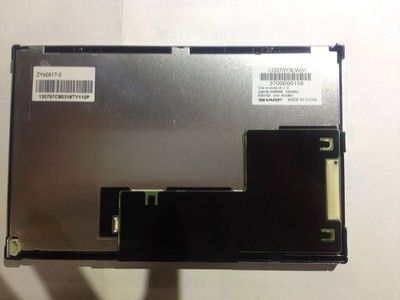

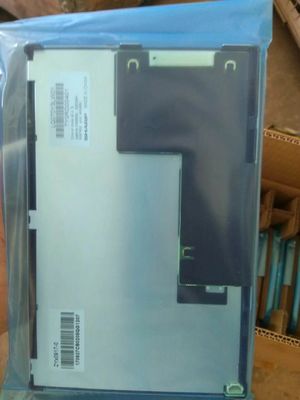

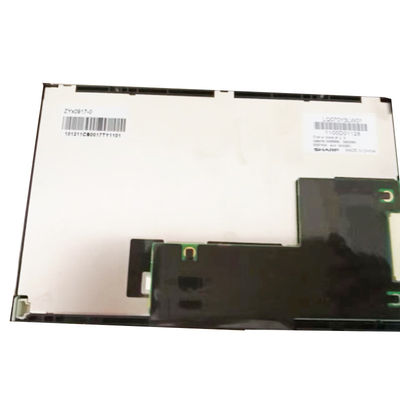

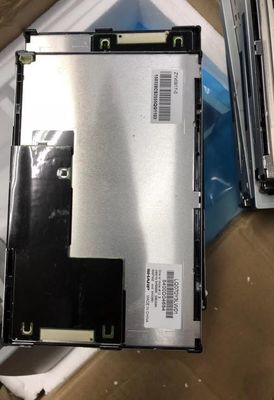

| Nazwa modelu: | LQ070Y3LW01 | Producent: | Ostry |
|---|---|---|---|
| Luminancja: | 360 cd / m² (typ.) | Rozmiar ekranu: | 7,0 cala |
| Liczba pikseli: | 800 × 480 (RGB) (WVGA) 133PPI | Rodzaj sygnału: | LVDS (1 kanał, 8 bitów), złącze 20 pinów |
| Podświetlenie: | 7S2P WLED, 50 tys. Godzin, bez kierowcy | Max. Max. Ratings Oceny: | Temperatura przechowywania: -25 ~ 70 ° C Temperatura pracy: -10 ~ 70 ° C |
| High Light: | Wyświetlacz LCD CCFL Sharp TFT,panel dotykowy WLED LVDS TFT |
||
Seria LQ070 LQ070Y3LW01 LQ070Y3LG4A LQ070Y3LG05
| Podstawowe informacje : | Luminancja (cd / m²) | Kąt widzenia (L / R / U / D) | Czas odpowiedzi (ms) |
|---|---|---|---|
| 360 (typ.) | 85/85/85/85 (typ.) (CR≥10) | 35 (typ.) (Tr + Td) | |
| Najlepszy widok włączony | Tryb wyświetlania | Współczynnik kontrastu | |
| Symetria | ASV, normalnie czarny, przepuszczalny | 800: 1 (typ.) (Przepuszczalny) | |
| Kolor wyświetlacza: | Temperatura koloru | Wyświetl kolory | Biała współrzędna |
| 6551K | 262 K / 16,2 M (6 bitów / 6 bitów + FRC) | X: 0,310;Y: 0,340 | |
| Biała wariacja: | 1,25 (maks.) (5 punktów) | ||
| Rozmiar panelu: | 7,0 " | |||
|---|---|---|---|---|
| Funkcje pikseli: | Format pikseli | Konfiguracja pikseli | Rozstaw pikseli (mm) | Wielkość piksela (mm) |
| 800 × 480 (RGB) [WVGA] | Poziomy pasek RGB | 0,1905 × 0,1905 [133PPI] | 0,1905 × 0,0635 | |
| Rozmiar mechaniczny: | Obszar aktywny (mm) | Obszar ramki (mm) | Wymiar konturu (mm) | Głębokość konturu (mm) |
| 152,4 (poz.) × 91,44 (pion.) | 155,40 (poz.) × 92,94 (pion.) | 163,2 (poziomo) × 104 (pionowo) | 9,0 ± 0,5 mm | |
| Funkcje konspektu: | Form Factor | Orientacja | Współczynnik proporcji | Styl kształtu |
| Płaski prostokąt | Typ krajobrazu | 15: 9 (poziom: pion) | ||
| Montaż: | Boczne otwory montażowe (4-M2) na górnej i dolnej ramce | |||
| Inne szczegóły: | Waga | Osłona panelu | Leczenie | |
| 175g (typ.) | - | Antyodblaskowa, twarda powłoka (3H) | ||
| Cechy lampy: | Rodzaj | Pozycja | Ilość | Kształt | Życie (godziny) | Wymiana lampy |
|---|---|---|---|---|---|---|
| WLED | Typ światła krawędziowego | 7S2P | 2 struny | 50 KB (typ.) | - | |
| WLED Electrical: | Napięcie zasilające | Obecnie zaopatrzenie | Moc | |||
| 22,1 / 24,0 V (typ./maks.) | 45/60 mA (typ./maks.) | 2,0 W (typ.) | ||||
| Funkcje interfejsu: | Pozycja | Sterownik podświetlenia | Rodzaj | |||
| - | Nie | Złącze | ||||
| Szczegóły interfejsu: | Marka | Model | Pin Pitch | Ilość pinów | Ilość | Konfiguracja |
| molex | 501568-0607 | 1,0 mm | 6 pinów | 1 szt | BLE-6PINS-NAACCN | |
| Panel sterowania elektrycznego: | Napięcie zasilające | Obecnie zaopatrzenie | Moc | |||
|---|---|---|---|---|---|---|
| 3,3 V (typ.) | 190 / 255mA (typ.) | 0,63 W (typ.) | ||||
| Funkcje interfejsu: | Pozycja | Sygnał | Rodzaj | |||
| - | LVDS (1 kanał, 8 bitów) | Złącze | ||||
| Szczegóły złącza: | Marka | Model | Pin Pitch | Ilość pinów | Ilość | Konfiguracja |
| HRS | DF14H-20P-1.25H (56) | 1,25 mm | 20 pinów | 1 szt | LVDS-20P1C8B-020C | |
LQ070Y3LW01 obsługuje wyświetlanie 800 × 480 (RGB)(WVGA) ze współczynnikiem kształtu 15: 9 (W: H), którego piksele są ułożone w poziome paski RGB.Jeśli chodzi o szczegóły mechaniczne, ma aktywny obszar 152,4 (szer.) × 91,44 (wys.) Mm, rozmiar konturu 163,2 (szer.) × 104 (wys.) × 9,5 (gł.) Mm, obszar widzenia 155,40 (szer.) × 92,94 (H) mm, z powłoką antyodblaskową, twardą powłoką (3H), waga netto 175g (typ.).Jako ASV, normalnie czarny, transmisyjny produkt LCM, LQ070Y3LW01 zapewnia jasność wyświetlacza 360 cd / m² transimisyjny współczynnik kontrastu 800: 1, 85/85/85/85 (typ.) (CR≥10) (L / R / U / D) kąt widzenia, najlepszy kierunek widzenia przy symetrii i czas odpowiedzi 35 (typ.) (Tr + Td) ms.Skala szarości lub jasność subpikseli są określane za pomocą 6-bitowego / 6-bitowego + FRC sygnału skali szarości dla każdej kropki, prezentując w ten sposób paletę 262K / 16,2M kolorów.W tym produkcie zastosowano 7S2P WLED jako system podświetlenia, który został umieszczony jako typ światła krawędziowego i ma żywotność 50 000 godzin, dodatkowo potrzebny jest zewnętrzny sterownik podświetlenia.
