Szczegóły Produktu:
|
| Model panelu: | LQ070Y5DE01 | Marka panelu: | Ostry |
|---|---|---|---|
| Jasność: | 320 cd / m² (Typ.) | Rozmiar panelu: | 7,0 CALA |
| Rodzaj lampy: | 1 sztuk CCFL, bez sterownika | Interfejs sygnałowy: | Równoległy RGB (1 kanał, 6 bitów), 50 pinów FPC |
| Rozkład: | 800 (RGB) × 480, WVGA, 134PPI | Środowisko: | Operating Temp.: -30 ~ 85 °C ; Temperatura pracy: -30 ~ 85 ° C; Storage Temp.: -40 |
| High Light: | Wyświetlacz LCD CCFL Sharp TFT,panel dotykowy WLED LVDS TFT |
||
| Podstawowe informacje : | Producent | Model panelu | Typ panelu | Alias |
|---|---|---|---|---|
| OSTRY | LQ070Y5DE01 | a-Si TFT-LCD, LCM | - | |
| Środowisko: | Stan RoHS | Temperatura pracy | Temperatura przechowywania | Poziom wibracji |
| -30 ~ 85 ° C | -40 ~ 85 ° C | 3,0 G (29,4 m / s²) |
| Podstawowe informacje : | Luminancja (cd / m²) | Kąt widzenia (L / R / U / D) | Czas odpowiedzi (ms) |
|---|---|---|---|
| 320 (typ.) | 65/65/60/65 (typ.) (CR≥10) | 30/50 (typ.) (Tr / Td) | |
| Najlepszy widok włączony | Tryb wyświetlania | Współczynnik kontrastu | |
| Godzina szósta | TN, normalnie biały, przepuszczalny | 100: 1 (min.) (Przepuszczalne) | |
| Kolor wyświetlacza: | Temperatura koloru | Wyświetl kolory | Biała współrzędna |
| 6274K | 262 KB (6 bitów) | X: 0,315;Y: 0,345 |
| Rozmiar panelu: | 7,0 " | |||
|---|---|---|---|---|
| Funkcje pikseli: | Format pikseli | Konfiguracja pikseli | Rozstaw pikseli (mm) | Wielkość piksela (mm) |
| 800 (RGB) × 480 [WVGA] | Pionowy pasek RGB | 0,195 × 0,1725 [134PPI] | 0,065 × 0,1725 | |
| Rozmiar mechaniczny: | Obszar aktywny (mm) | Obszar ramki (mm) | Wymiar konturu (mm) | Głębokość konturu (mm) |
| 156 (poziomo) × 82,8 (pionowo) | 157,7 (poz.) × 84,27 (pion.) | 171,6 (poz.) × 93,2 (pion.) | 11,25 / 14,35 (typ./maks.) Mm | |
| Funkcje konspektu: | Form Factor | Orientacja | Aspect Ratio | Styl kształtu |
| Płaski prostokąt | Typ krajobrazu | 17: 9 (poziom: pion) | ||
| Montaż: | Bez | |||
| Inne szczegóły: | Waga | Osłona panelu | Leczenie | |
| 280g (maks.) | - | - | ||
| Skanowanie wsteczne: | Tak (U / D, L / R) |
|---|---|
| Częstotliwość pionowa: | 60 Hz |
| Cechy lampy: | Rodzaj | Pozycja | Ilość | Kształt | Życie (godziny) | Wymiana lampy |
|---|---|---|---|---|---|---|
| CCFL | Typ światła krawędziowego | 1 szt | Kształt litery U. | - | - | |
| CCFL elektryczne: | Napięcie zasilające | Obecnie zaopatrzenie | Moc | |||
| 660 ± 70 V. | 6,0 ± 0,5 mA | 7,92 W (typ.) | ||||
| Częstotliwość robocza | Napięcie początkowe | |||||
| 30/100 KHz (min./maks.) | 1125 / 1280V (maks.) (Ta = + 25 / -30 ℃) | |||||
| Funkcje interfejsu: | Pozycja | Sterownik podświetlenia | Rodzaj | |||
| - | Nie | Złącze | ||||
| Szczegóły interfejsu: | Marka | Model | Pin Pitch | Ilość pinów | Ilość | Konfiguracja |
| JST | BHR-04VS-1 | 4,0 mm | 4 kołki | 1 szt | BLL-4PINS-LNNH | |
| Panel sterowania elektrycznego: | Napięcie zasilające | Obecnie zaopatrzenie | Moc | |||
|---|---|---|---|---|---|---|
| 14 / 5,3 / 2,7 V (typ.) (VDD / VSHA / VSHD) | 0,20 / 40 / 8mA (typ.) (IDD / ISHA / ISHD) | - | ||||
| Funkcje interfejsu: | Pozycja | Sygnał | Rodzaj | |||
| - | Równoległy RGB (1 kanał, 6 bitów) | FPC | ||||
| Szczegóły FPC: | Marka | Model | Pin Pitch | Ilość pinów | Ilość | Konfiguracja |
| 0,5 mm | 50 pinów | 1 szt | ||||
Seria LQ070 LQ070Y5DG10 LQ070Y5DG09 LQ070Y5DG03 LQ070Y5DG02 LQ070Y5DE01

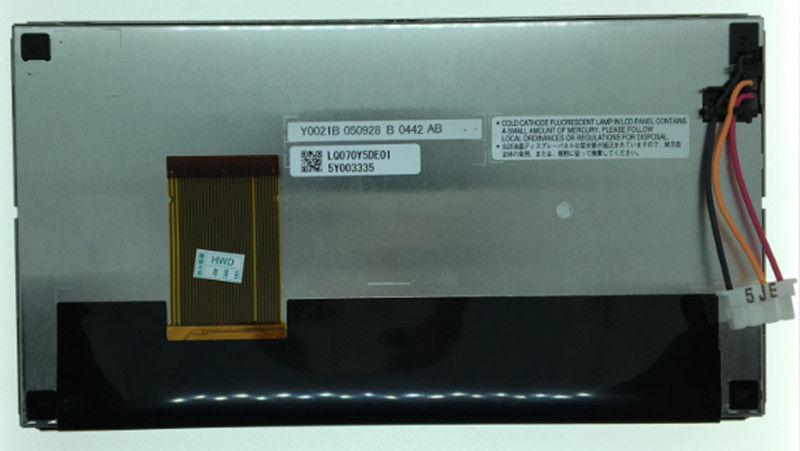

LQ070Y5DE01 obsługuje wyświetlanie 800 (RGB) × 480(WVGA) ze współczynnikiem proporcji 17: 9 (W: H), którego piksele są ułożone w pionowe paski RGB.Jeśli chodzi o szczegóły mechaniczne, ma aktywny obszar 156 (szer.) × 82,8 (wys.) Mm, rozmiar konturu 171,6 (szer.) × 93,2 (wys.) × 14,35 (gł.) Mm, pole widzenia 157,7 (szer.) × 84,27 (H) mm, waga netto 280g (maks.).Jako TN, normalnie biały, transmisyjny produkt LCM, LQ070Y5DE01 zapewnia jasność ekranu 320 cd / m² transimisyjny współczynnik kontrastu 100: 1, 65/65/60/65 (typ.) (CR≥10) (L / R / U / D) kąt widzenia, najlepszy kierunek widzenia na godzinie 6 i czas odpowiedzi 30/50 (typ.) (Tr / Td) ms.Skala szarości lub jasność subpikseli jest określana za pomocą 6-bitowego sygnału skali szarości dla każdego punktu, co daje paletę 262 tysięcy kolorów.Ten produkt przyjął 1 szt. CCFL, ponieważ jest to system podświetlenia, który został umieszczony jako typ światła krawędziowego, dodatkowo potrzebny jest zewnętrzny sterownik podświetlenia.
