Szczegóły Produktu:
|
| break: | Ostry | Model: | LQ070Y5DG02 |
|---|---|---|---|
| Format pikseli: | 800 (RGB) × 480 [WVGA] 134PPI | Rozmiar po przekątnej: | 7,0 cala |
| Luminancja: | 380 cd / m² (typ.) | Źródło światła: | CCFL [1 szt.], 10 tys. Godzin, sterownik bez sterownika |
| Typ interfejsu: | Równoległy RGB (1 kanał, 6 bitów), 50 pinów FPC | Środowisko: | Operating Temperature: -30 ~ 85 °C ; Temperatura pracy: -30 ~ 85 ° C; Storage Tempe |
| High Light: | Wyświetlacz LCD CCFL Sharp TFT,panel dotykowy WLED LVDS TFT |
||
Seria LQ070 LQ070Y5DG10 LQ070Y5DG09 LQ070Y5DG03 LQ070Y5DG02 LQ070Y5DE01
| Rozmiar panelu: | 7,0 cala | |||
|---|---|---|---|---|
| Funkcje pikseli: | Rozkład | Układ pikseli | Wielkość piksela (szer. × wys.) | Wielkość piksela (szer. × wys.) |
| 800 (RGB) × 480, WVGA | Pionowy pasek RGB | 0,065 × 0,1735 mm | 0,195 × 0,1735 mm [134PPI] | |
| Rozmiar mechaniczny: | Obszar aktywny (szer. × wys.) | Obszar ramki (szer. × wys.) | Wymiar konspektu (szer. × wys.) | Głębokość konturu |
| 156 × 82,8 mm | 157,7 × 84,75 mm | 168 × 94 mm | 8,85 / 11,75 (typ./maks.) Mm | |
| Funkcje konspektu: | Styl formularza | Aspect Ratio | Orientacja | Styl kształtu |
| Płaski prostokąt | 17: 9 (szer .: wys.) | Typ krajobrazu | ||
| Utrwalenie: | Bez | |||
| Inne funkcje : | Osłona panelu | Waga | Powierzchnia | |
| - | 185g (maks.) | Antyodblaskowe | ||
| Podstawowe informacje : | Jasność | Tryb pracy | Współczynnik kontrastu |
|---|---|---|---|
| 380 cd / m² (typ.) | TN, normalnie biały, przepuszczalny | 100: 1 (min.) (Przepuszczalne) | |
| Kąt widzenia (L / R / U / D) | Kierunek oglądania | Szybkość reakcji | |
| 65/65/60/65 (typ.) (CR≥10) | Godzina szósta | 30/50 (typ.) (Tr / Td) (ms) | |
| Kolor wyświetlacza: | Temperatura koloru | Ilość koloru | Kolor biały Chromatyczność |
| 6485K | 262 KB (6 bitów) | X: 0,313;Y: 0,329 |
| Pobór energii : | 4,5 W (typ.) |
|---|---|
| Częstotliwość wyświetlania klatek : | 60 Hz |
| Skanowanie wsteczne: | Tak (U / D, L / R) |
| Sygnał elektryczny: | Bieżące wejście | Wejście napięciowe | Konsumpcja | |||
|---|---|---|---|---|---|---|
| 40/8 / 0,2 / -0,2 / 0,05 / -0,10mA (typ.) (ISHA / ISHD / IDD / IEE / ICC / ISS) | 5,3 / 2,7 / 15 / -12,0 / -17,4V (typ.) (VSHA / VSHD / VDD / VEEDC / VSS) | - | ||||
| Napięcie dla sygnałów wyświetlacza: | 0≤VIL≤0,2VSHD;0,8VSHD≤VIH≤VSHD | |||||
| Funkcje interfejsu: | Pozycja | Rodzaj | Berło | |||
| - | FPC | Równoległy RGB (1 kanał, 6 bitów) | ||||
| Interfejs sygnału: | Marka | Model | Ilość | Pin Pitch | Szpilki | Przydzielenie pinu |
| 1 szt | 50 pinów | |||||
| Funkcje podświetlenia: | Rodzaj | Pozycja | Kształt | Ilość | Życie (godziny) | Zastąpienie |
|---|---|---|---|---|---|---|
| CCFL | Typ światła krawędziowego | Kształt litery U. | 1 szt | 10 tys. (Min.) | - | |
| CCFL elektryczne: | Bieżące wejście | Wejście napięciowe | Konsumpcja | |||
| 6,0 ± 0,5 mA | 640/720/800 V (Min./Typ./Maks.) | 4,32 W (typ.) | ||||
| Napięcie włączenia | Częstotliwość lampy | |||||
| 2100 / 2200V (maks.) (Ta = + 25 / -30 ℃) | 30/100 KHz (min./maks.) | |||||
| Funkcje interfejsu: | Pozycja | Rodzaj | Sterownik CCFL | |||
| - | Złącze | Nie | ||||
| Szczegóły interfejsu | Marka | Model | Ilość | Pin Pitch | Szpilki | Przydzielenie pinu |
| JST | BHSR-02VS-1 | 1 szt | 3,5 mm | 2 kołki | BLL-2PINS-HL | |

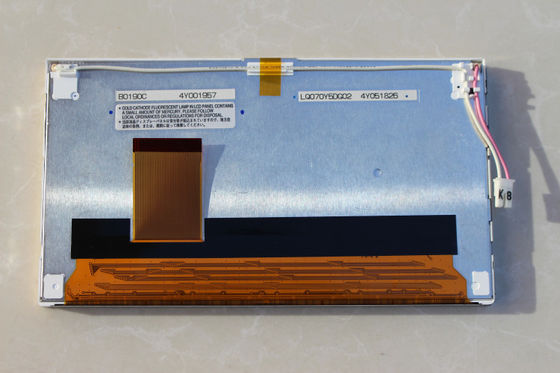

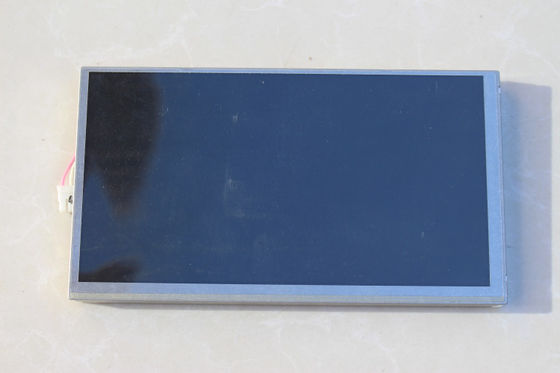

LQ070Y5DG02 obsługuje wyświetlanie 800 (RGB) × 480(WVGA) ze współczynnikiem proporcji 17: 9 (W: H), którego piksele są ułożone w pionowe paski RGB.Jeśli chodzi o szczegóły mechaniczne, ma aktywny obszar 156 (szer.) × 82,8 (wys.) Mm, rozmiar konturu 168 (szer.) × 94 (wys.) × 11,75 (gł.) Mm, obszar widzenia 157,7 (szer.) × 84,75 (H) mm, z powłoką antyodblaskową, waga netto 185g (maks.).Jako TN, normalnie biały, transmisyjny produkt LCM, LQ070Y5DG02 zapewnia jasność wyświetlacza 380 cd / m² transimisyjny współczynnik kontrastu 100: 1, 65/65/60/65 (typ.) (CR≥10) (L / R / U / D) kąt widzenia, najlepszy kierunek widzenia na godzinie 6 i czas odpowiedzi 30/50 (typ.) (Tr / Td) ms.Skala szarości lub jasność subpikseli jest określana za pomocą 6-bitowego sygnału skali szarości dla każdego punktu, co daje paletę 262 tysięcy kolorów.Ten produkt przyjął 1 szt. CCFL, ponieważ jest to system podświetlenia, który został umieszczony jako typ światła krawędziowego i ma żywotność 10 000 godzin, dodatkowo potrzebny jest zewnętrzny sterownik podświetlenia.
