Szczegóły Produktu:
|
| Marka panelu: | Ostry | Model panelu: | LQ084V1DG21E |
|---|---|---|---|
| Jasność: | 300 cd / m² (Typ.) | Rozmiar panelu: | 8.4 " |
| Rodzaj lampy: | 1 szt. CCFL, 50 tys. Godzin | Interfejs sygnałowy: | Równoległy RGB (1 kanał, 6-bit), 31-pinowe złącze |
| Rozkład: | 640 (RGB) × 480, VGA, 94PPI | Środowisko: | Operating Temp.: 0 ~ 55 °C ; Temperatura pracy: 0 ~ 55 ° C; - - |
| High Light: | Przemysłowy panel LCD CCFL LVDS,panel CCFL NEC TFT |
||
Seria LQ084 LQ084V1DG22 LQ084V1DG21E LQ084V1DG21
| Funkcje pikseli: | Format pikseli | 640 (RGB) × 480 [VGA] | Plamka | 0,089 × 0,270 mm (poz. × pion.) |
|---|---|---|---|---|
| Konfiguracja | Pionowy pasek RGB | Pixel Pitch | 0,267 × 0,270 mm (poziom × pion) [94PPI] | |
| Rozmiar mechaniczny: | Obszar wyświetlania | 170,88 × 129,6 mm (poz. × pion.) | Obszar Bezel | 175,9 × 134,6 mm (poz. × pion.) |
| Outline Dim. | 216 × 152,4 mm (poz. × pion.) | Głębokość konturu | 12,0 (typ.) Mm | |
| Funkcje konspektu: | Form Factor | Płaski prostokąt | Orientacja | Typ krajobrazu |
| Aspect Ratio | 4: 3 (poziom: pion) | Styl kształtu |
| Podstawowe informacje : | Jasność | 300 cd / m² (typ.) | Współczynnik kontrastu | 250: 1 (typ.) (Przepuszczalne) |
|---|---|---|---|---|
| Kąt widzenia | 55/55/55/40 (typ.) (CR≥10) | Tryb optyczny | TN, normalnie biały, przepuszczalny | |
| Kierunek oglądania | - | Czas odpowiedzi | 20/40 (typ.) (Tr / Td) (ms) | |
| Wydajność kolorów: | Chromatyczność | - | Numery kolorów | 262 KB (6 bitów) |
| Funkcje podświetlenia: | Kształt lampy | - | Typ lampy | CCFL | Dożywotni | 50K (typ.) (Godziny) |
|---|---|---|---|---|---|---|
| Zastąpienie | Wymienny (LQ0DDB0004) | Ilość | 1 szt | Pozycja | Typ światła krawędziowego (dolna strona) | |
| Lampa elektryczna: | Wejście napięciowe | Bieżące wejście | 2,0 / 6,0 / 6,5 mA (min./typ./maks.) | |||
| Częstotliwość | 20/45/70 KHz (Min./Typ./Maks.) | Napięcie początkowe | 1300/1500 V (maks.) (Ta = + 25/0 ℃) | |||
| Konsumpcja | 4,1 W (typ.) | |||||
| Funkcje interfejsu: | Rodzaj | Złącze | Pozycja | - | Sterownik lampy | - |
| Szczegóły interfejsu: | Marka | Model | Pin Pitch | Szpilki | Ilość | Konfiguracja |
| JST | BHR-03VS-1 | 4,0 mm | 3 kołki | 1 szt | BLL-3PINS-HNL | |

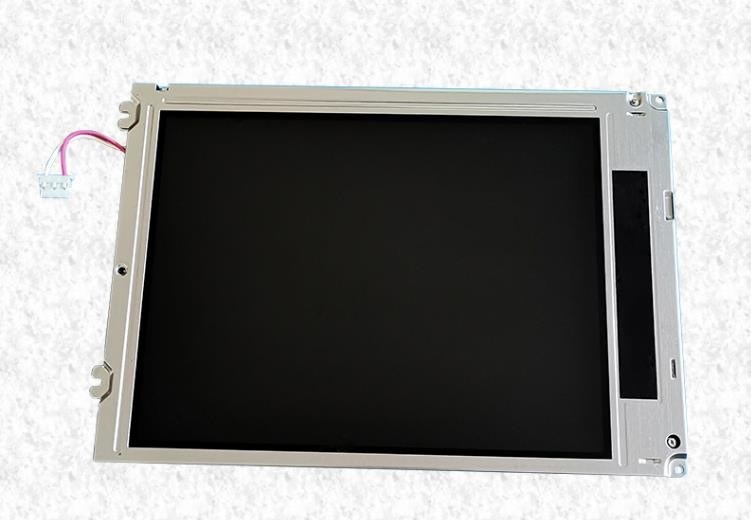

LQ084V1DG21E obsługuje wyświetlanie 640 (RGB) × 480(VGA) o współczynniku kształtu 4: 3 (W: H), którego piksele są ułożone w pionowe paski RGB.Jeśli chodzi o szczegóły mechaniczne, ma aktywny obszar 170,88 (szer.) × 129,6 (wys.) Mm, rozmiar konturu 216 (szer.) × 152,4 (wys.) Mm, pole widzenia 175,9 (szer.) × 134,6 (wys.) Mm.Jako TN, normalnie biały, transmisyjny produkt LCM, LQ084V1DG21E zapewnia jasność 300 cd / m² transimisyjny współczynnik kontrastu 250: 1, 55/55/55/40 (typ.) (CR≥10) (L / R / U / D) kąt widzenia i czas odpowiedzi 20/40 (typ.) (Tr / Td) ms.Skala szarości lub jasność subpikseli jest określana za pomocą 6-bitowego sygnału skali szarości dla każdego punktu, co daje paletę 262 tysięcy kolorów.Ten produkt przyjął 1 szt. CCFL, ponieważ jest to system podświetlenia, który został umieszczony jako typ światła krawędziowego (dolna strona) i ma żywotność 50 000 godzin.
