Szczegóły Produktu:
|
Model: | LQ084V1DG41 | break: | Ostry |
---|---|---|---|
Rozmiar po przekątnej: | 8,4 cala | Luminancja: | 300 cd / m² (Typ.) |
Format pikseli: | 640 (RGB) × 480 [VGA] 95PPI | Źródło światła: | CCFL [1 szt.], Sterownik W / O |
Typ interfejsu: | Równoległy RGB (1 kanał, 6-bit), 31-pinowe złącze | Środowisko: | Operating Temperature: -10 ~ 65 °C ; Temperatura pracy: -10 ~ 65 ° C; Storage Tempe |
High Light: | Przemysłowy panel LCD CCFL LVDS,panel CCFL NEC TFT |
Seria LQ084 LQ084V1DG44 LQ084V1DG43 LQ084V1DG42 LQ084V1DG41
Funkcje pikseli: | Format pikseli | 640 (RGB) × 480 [VGA] | Plamka | 0,089 × 0,267 mm (poz. × pion.) |
---|---|---|---|---|
Konfiguracja | Pionowy pasek RGB | Pixel Pitch | 0,267 × 0,267 mm (poziom × pion) [95PPI] | |
Rozmiar mechaniczny: | Obszar wyświetlania | 170,88 × 128,16 mm (poz. × pion.) | Obszar Bezel | 175,9 × 134,6 mm (poz. × pion.) |
Outline Dim. | 221 × 152,4 mm (poz. × pion.) | Głębokość konturu | 12,0 (typ.) Mm | |
Funkcje konspektu: | Form Factor | Płaski prostokąt | Orientacja | Typ krajobrazu |
Aspect Ratio | 4: 3 (poziom: pion) | Styl kształtu | ||
Otwory i wsporniki: | Otwory montażowe do twarzy | |||
Inne funkcje : | Waga | 430g (maks.) | Powierzchnia | Antyodblaskowe (Haze 25%), Twarda powłoka (3H) |
Podstawowe informacje : | Jasność | 300 cd / m² (typ.) | Współczynnik kontrastu | 600: 1 (typ.) (Przepuszczalny) |
---|---|---|---|---|
Kąt widzenia | 70/70/60/50 (typ.) (CR≥10) | Tryb optyczny | TN, normalnie biały, przepuszczalny | |
Kierunek oglądania | godzina 12 | Czas odpowiedzi | 10/25 (typ.) (Tr / Td) (ms) | |
Wydajność kolorów: | Chromatyczność | Wx: 0,313;Wy: 0,329 | Numery kolorów | 262 KB (6 bitów) |
Temperatura koloru | 6485K | Biała jednolitość | 1,45 (maks.) (5 punktów) |
Funkcje podświetlenia: | Kształt lampy | - | Typ lampy | CCFL | Dożywotni | - |
---|---|---|---|---|---|---|
Zastąpienie | Wymienny | Ilość | 1 szt | Pozycja | Typ światła krawędziowego (dolna strona) | |
Lampa elektryczna: | Wejście napięciowe | 680 V (typ.) | Bieżące wejście | 3,5 / 6,0 / 6,5 mA (min./typ./maks.) | ||
Częstotliwość | 35/45/70 KHz (Min./Typ./Maks.) | Napięcie początkowe | 1500 V (maks.) (Ta = -10 ℃) | |||
Konsumpcja | 4,1 W (typ.) | |||||
Funkcje interfejsu: | Rodzaj | Złącze | Pozycja | - | Sterownik lampy | Nie |
Szczegóły interfejsu: | Marka | Model | Pin Pitch | Szpilki | Ilość | Konfiguracja |
JST | BHR-03VS-1 | 4,0 mm | 3 kołki | 1 szt | BLL-3PINS-HNL |
Sygnał Systerm: | Równoległy RGB (1 kanał, 6 bitów) | Napięcie logiczne | VIL≤0,8V;2.1 V≤VIH | |||
---|---|---|---|---|---|---|
Sygnał elektryczny: | Wejście napięciowe | 3,3 / 5,0 V (typ.) (VCC) | Bieżące wejście | 240/155 mA (typ.) (ICC) | ||
Funkcje interfejsu: | Rodzaj | Złącze | Pozycja | - | ||
Szczegóły złącza: | Marka | Model | Pin Pitch | Szpilki | Ilość | Konfiguracja |
HRS | DF9BA-31P-1V | 1,0 mm | 31 pinów | 1 szt | DRGB-31P1C6B-010K |

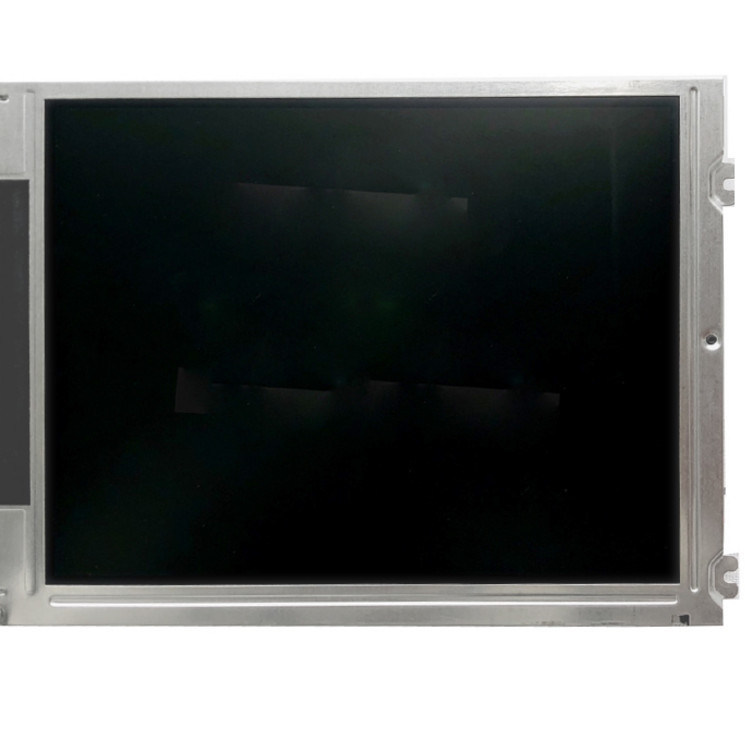

LQ084V1DG41 obsługuje wyświetlanie 640 (RGB) × 480(VGA) o współczynniku kształtu 4: 3 (W: H), którego piksele są ułożone w pionowe paski RGB.Jeśli chodzi o szczegóły mechaniczne, ma obszar aktywny 170,88 (szer.) × 128,16 (wys.) Mm, rozmiar konturu 221 (szer.) × 152,4 (wys.) Mm, pole widzenia 175,9 (szer.) × 134,6 (wys.) Mm, z powłoką antyodblaskową (Haze 25%), twardą powłoką (3H), waga netto 430g (maks.).Jako TN, normalnie biały, transmisyjny produkt LCM, LQ084V1DG41 może zapewnić jasność wyświetlacza 300 cd / m² transimisyjny współczynnik kontrastu 600: 1, 70/70/60/50 (typ.) (CR≥10) (L / R / U / D) kąt widzenia, najlepszy kierunek widzenia na godzinie 12 i czas odpowiedzi 10/25 (typ.) (Tr / Td) ms.Skala szarości lub jasność subpikseli jest określana za pomocą 6-bitowego sygnału skali szarości dla każdego punktu, co daje paletę 262 tysięcy kolorów.Ten produkt przyjął 1 szt. CCFL, ponieważ jest to system podświetlenia, który został umieszczony jako typ światła krawędziowego (dolna strona), dodatkowo potrzebny jest zewnętrzny sterownik podświetlenia.
