Szczegóły Produktu:
|
| Model panelu: | LQ084V3DG02 | Marka panelu: | Ostry |
|---|---|---|---|
| Jasność: | 400 cd / m² (Typ.) | Rozmiar panelu: | 8,4 CALA |
| Interfejs sygnałowy: | Równoległe RGB (1 kanał, 6-bit), 33-stykowe złącze | Rodzaj lampy: | 6S2P WLED, 50 tys. Godzin, bez sterownika |
| Rozkład: | 640 (RGB) × 480, VGA, 95PPI | Środowisko: | Operating Temp.: -30 ~ 80 °C ; Temperatura pracy: -30 ~ 80 ° C; Storage Temp.: -30 |
| High Light: | Przemysłowy panel LCD CCFL LVDS,panel CCFL NEC TFT |
||

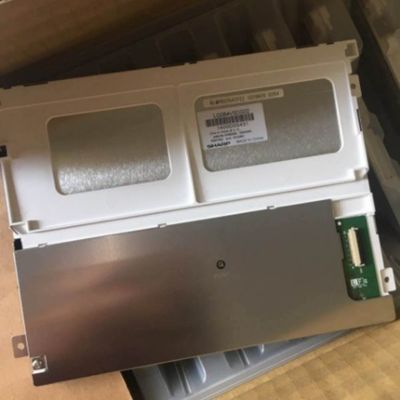

Seria LQ084 LQ084V3DG02 LQ084V3DG01
| Funkcje pikseli: | Format pikseli | 640 (RGB) × 480 [VGA] | Plamka | 0,089 × 0,267 mm (poz. × pion.) |
|---|---|---|---|---|
| Konfiguracja | Pionowy pasek RGB | Pixel Pitch | 0,267 × 0,267 mm (poziom × pion) [95PPI] | |
| Rozmiar mechaniczny: | Obszar wyświetlania | 170,88 × 128,16 mm (poz. × pion.) | Obszar Bezel | 175,5 × 133,0 mm (poz. × pion.) |
| Outline Dim. | 199,5 × 149,5 mm (poz. × pion.) | Głębokość konturu | 11,6 (typ.) Mm | |
| Funkcje konspektu: | Form Factor | Płaski prostokąt | Orientacja | Typ krajobrazu |
| Aspect Ratio | 4: 3 (poziom: pion) | Styl kształtu | ||
| Otwory i wsporniki: | Otwory montażowe do twarzy (4-Φ3,2) | |||
| Inne funkcje : | Waga | 400g (maks.) | Powierzchnia | Antyodblaskowe |
| Podstawowe informacje : | Jasność | 400 cd / m² (typ.) | Współczynnik kontrastu | 600: 1 (typ.) (Przepuszczalny) |
|---|---|---|---|---|
| Kąt widzenia | 65/65/55/60 (typ.) (CR≥10) | Tryb optyczny | TN, normalnie biały, przepuszczalny | |
| Kierunek oglądania | Godzina szósta | Czas odpowiedzi | 5/21 (typ.) (Tr / Td) (ms) | |
| Wydajność kolorów: | Chromatyczność | Wx: 0,292;Wy: 0,316 | Numery kolorów | 262 KB (6 bitów) |
| Temperatura koloru | 7970K | Biała jednolitość | - |
| Skanowanie wsteczne: | Tak (U / D, L / R) |
|---|---|
| Pobór energii : | 4,62 W. |
| Funkcje podświetlenia: | Kształt lampy | 2 struny | Typ lampy | WLED | Dożywotni | 50K (typ.) (Godziny) |
|---|---|---|---|---|---|---|
| Zastąpienie | - | Ilość | 6S2P | Pozycja | Typ światła krawędziowego | |
| Lampa elektryczna: | Wejście napięciowe | 19,8 V (typ.) | Bieżące wejście | 100 / 105mA (typ./maks.) | ||
| Konsumpcja | 3,96 W (typ.) | |||||
| Funkcje interfejsu: | Rodzaj | Złącze | Pozycja | - | Sterownik lampy | Nie |
| Szczegóły interfejsu: | Marka | Model | Pin Pitch | Szpilki | Ilość | Konfiguracja |
| JST | SM04B-SRSS-TB (LF) (SN) | 1,0 mm | 4 kołki | 1 szt | BLE-4PINS-AACC | |
| Sygnał Systerm: | Równoległy RGB (1 kanał, 6 bitów) | Napięcie logiczne | VIL≤0,8V;2.1 V≤VIH | |||
|---|---|---|---|---|---|---|
| Sygnał elektryczny: | Wejście napięciowe | 3,3 V (typ.) (VCC) | Bieżące wejście | 200 / 360mA (typ./maks.) (ICC) | ||
| Funkcje interfejsu: | Rodzaj | Złącze | Pozycja | - | ||
| Szczegóły złącza: | Marka | Model | Pin Pitch | Szpilki | Ilość | Konfiguracja |
| IRISO | IMSA-9637S-33Y902 | 0,5 mm | 33 kołki | 1 szt | DRGB-33P1C6B-020A | |
LQ084V3DG02 obsługuje wyświetlanie 640 (RGB) × 480(VGA) o współczynniku kształtu 4: 3 (W: H), którego piksele są ułożone w pionowe paski RGB.Jeśli chodzi o szczegóły mechaniczne, ma obszar aktywny 170,88 (szer.) × 128,16 (wys.) Mm, rozmiar konturu 199,5 (szer.) × 149,5 (wys.) Mm, pole widzenia 175,5 (szer.) × 133,0 (wys.) Mm, z powłoką antyodblaskową o masie netto 400g (maks.).Jako TN, normalnie biały, transmisyjny produkt LCM, LQ084V3DG02 zapewnia jasność wyświetlacza 400 cd / m² transimisyjny współczynnik kontrastu 600: 1, 65/65/55/60 (typ.) (CR≥10) (L / R / U / D) kąt widzenia, najlepszy kierunek widzenia na godzinie 6 i czas odpowiedzi 5/21 (typ.) (Tr / Td) ms.Skala szarości lub jasność subpikseli jest określana za pomocą 6-bitowego sygnału skali szarości dla każdego punktu, co daje paletę 262 tysięcy kolorów.W tym produkcie zastosowano 6S2P WLED jako system podświetlenia, który został umieszczony jako typ światła krawędziowego i ma żywotność 50 000 godzin, dodatkowo potrzebny jest zewnętrzny sterownik podświetlenia.
