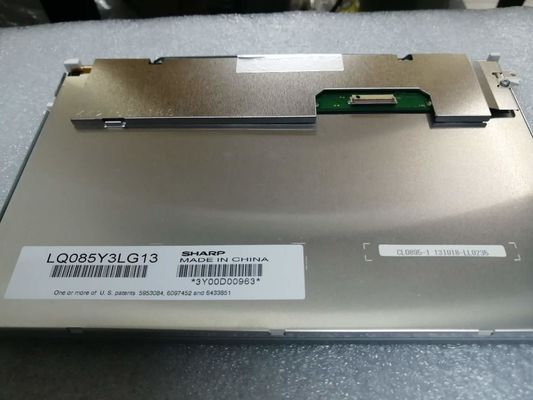

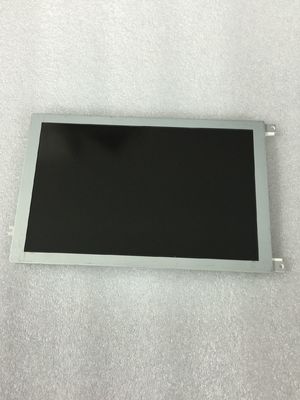

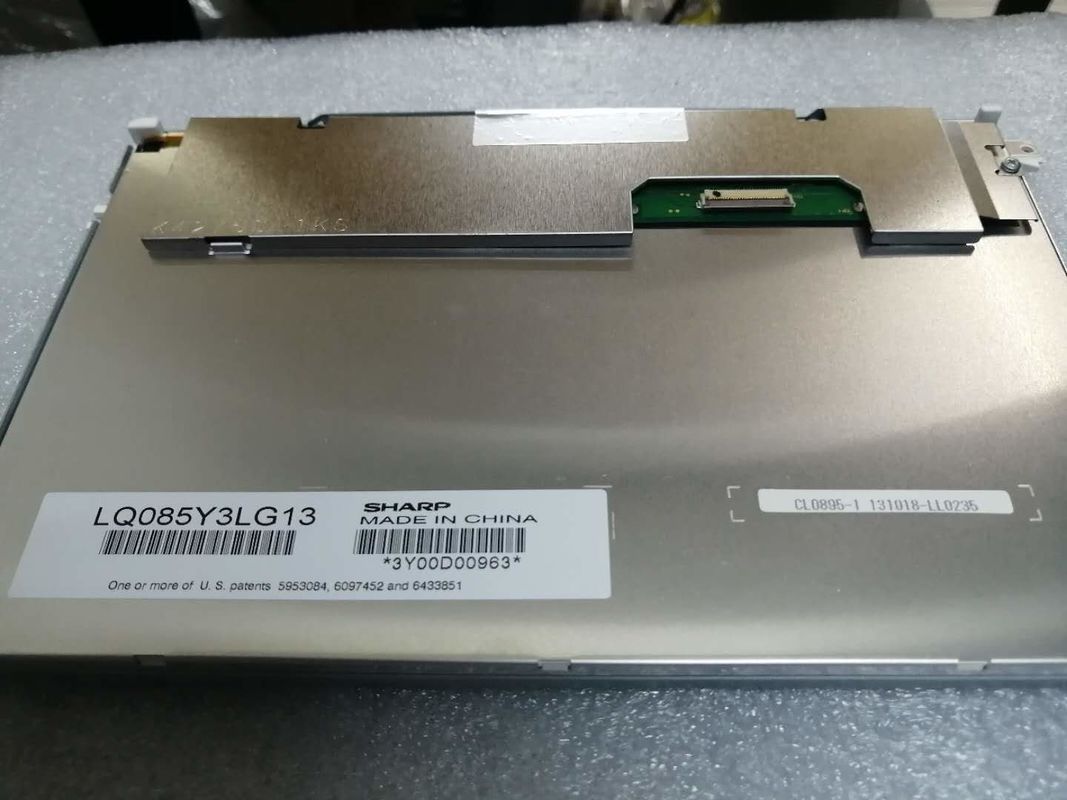

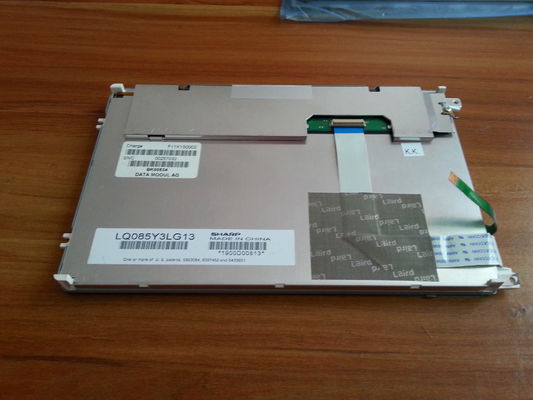

Szczegóły Produktu:
|
| Model: | LQ085Y3LG13 | break: | Ostry |
|---|---|---|---|
| Luminancja: | 450cd / m² | Rozmiar po przekątnej: | 8,5 cala |
| Format pikseli: | 800 × 480 (RGB) [WVGA] 109PPI | Typ interfejsu: | LVDS (1 kanał, 6-bitowy), 33-stykowe złącze |
| Źródło światła: | WLED, 50 000 godzin, ze sterownikiem LED | Środowisko: | Operating Temperature: -10 ~ 80 °C ; Temperatura pracy: -10 ~ 80 ° C; Storage Tempe |
| High Light: | Przemysłowy panel LCD CCFL LVDS,panel CCFL NEC TFT |
||
Seria LQ085 LQ085Y3LG13 LQ085Y3DG12
| Podstawowe informacje : | Luminancja (cd / m²) | Kąt widzenia (L / R / U / D) | Czas odpowiedzi (ms) |
|---|---|---|---|
| 450 (typ.) | 80/80/80/80 (typ.) | 8/21 (typ.) (Tr / Td) | |
| Najlepszy widok włączony | Tryb wyświetlania | Współczynnik kontrastu | |
| godzina 3 | TN, normalnie biały, przepuszczalny | 500: 1 (typ.) (Przepuszczalny) | |
| Kolor wyświetlacza: | Temperatura koloru | Wyświetl kolory | Biała współrzędna |
| 7351K | 262 KB (6 bitów) | X: 0,300;Y: 0,320 |
| Rozmiar panelu: | 8,5 cala | |||
|---|---|---|---|---|
| Funkcje pikseli: | Format pikseli | Konfiguracja pikseli | Rozstaw pikseli (mm) | Wielkość piksela (mm) |
| 800 × 480 (RGB) [WVGA] | Poziomy pasek RGB | 0,231 × 0,231 [109PPI] | 0,231 × 0,077 | |
| Rozmiar mechaniczny: | Obszar aktywny (mm) | Obszar ramki (mm) | Wymiar konturu (mm) | Głębokość konturu (mm) |
| 184,8 (poziom) × 110,88 (pion) | - | 227,4 (poz.) × 134 (pion.) | 13,5 (typ.) Mm | |
| Funkcje konspektu: | Form Factor | Orientacja | Aspect Ratio | Styl kształtu |
| Płaski prostokąt | Typ krajobrazu | 15: 9 (poziom: pion) | ||
| Montaż: | Otwory montażowe czołowe na lewym i prawym wsporniku. | |||
| Inne szczegóły: | Waga | Osłona panelu | Leczenie | |
| TBD | - | Antyodblaskowe | ||
| Cechy lampy: | Rodzaj | Pozycja | Ilość | Kształt | Życie (godziny) | Wymiana lampy |
|---|---|---|---|---|---|---|
| WLED | Typ światła krawędziowego | - | - | 50 KB (typ.) | - | |
| Funkcje interfejsu: | Pozycja | Sterownik podświetlenia | Rodzaj | |||
| - | Ze sterownikiem LED | Zawarte w interfejsie sygnałowym panelu | ||||
| Sterownik elektryczny: | Napięcie zasilające | Obecnie zaopatrzenie | Pobór energii | |||
| 12,0 ± 0,6 V. | TBD | - | ||||
| Panel sterowania elektrycznego: | Napięcie zasilające | Obecnie zaopatrzenie | Moc | |||
|---|---|---|---|---|---|---|
| 3,3 V (typ.) | TBD | - | ||||
| Funkcje interfejsu: | Pozycja | Sygnał | Rodzaj | |||
| - | LVDS (1 kanał, 6-bitów) | Złącze | ||||
| Szczegóły złącza: | Marka | Model | Pin Pitch | Ilość pinów | Ilość | Konfiguracja |
| HRS | FH12-33S-0,5SH (55) | 0,5 mm | 33 kołki | 1 szt | ||
LQ085Y3LG13 obsługuje wyświetlanie 800 × 480 (RGB)(WVGA) o współczynniku kształtu 15: 9 (W: H), którego piksele są ułożone w poziome paski RGB.Jeśli chodzi o szczegóły mechaniczne, ma powierzchnię czynną 184,8 (szer.) × 110,88 (wys.) Mm, rozmiar obrysu 227,4 (szer.) × 134 (wys.) Mm, z powłoką antyodblaskową, ciężar netto TBD.Jako TN, normalnie biały, transmisyjny produkt LCM, LQ085Y3LG13 zapewnia jasność wyświetlacza 450 cd / m² transimissive współczynnik kontrastu 500: 1, kąt widzenia 80/80/80/80 (typ.) (L / R / U / D), najlepszy kierunek widzenia na godzinie 3 i czas odpowiedzi 8/21 (typ.) (Tr / Td) ms.Skala szarości lub jasność subpikseli jest określana za pomocą 6-bitowego sygnału skali szarości dla każdego punktu, co daje paletę 262 tysięcy kolorów.W tym produkcie zastosowano WLED jako system podświetlenia, który został umieszczony jako typ światła krawędziowego i ma żywotność 50 000 godzin, ze sterownikiem LED.LQ085Y3LG13 wykorzystuje LVDS (1 kanał, 6-bit) jako system wejściowy sygnału, który jest połączony za pomocą 33-pinowego złącza o napięciu zasilania 3,3 V (typ.).
