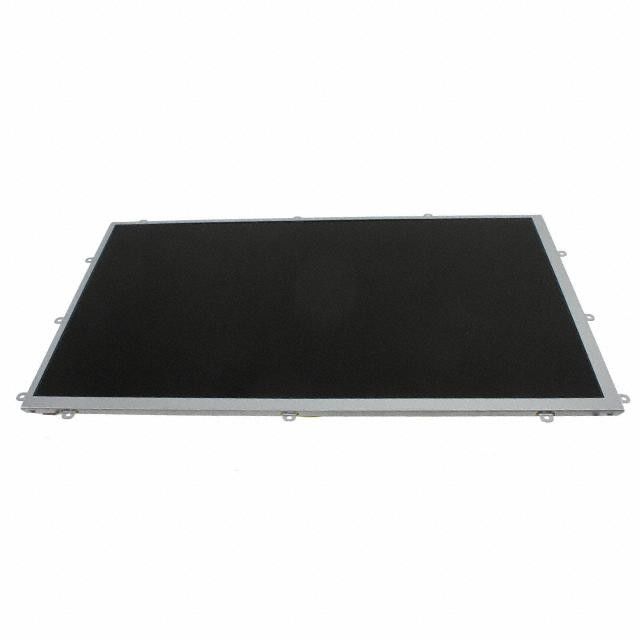

Szczegóły Produktu:
|
| Marka panelu: | Ostry | Model panelu: | LQ101K1LY04 |
|---|---|---|---|
| Jasność: | 400 cd / m² | Rozmiar panelu: | 10,1 cala |
| Rozkład: | 1280 (RGB) × 800, WXGA, 149PPI | Interfejs sygnałowy: | LVDS (1 kanał, 8-bit), 40-pinowe złącze |
| Rodzaj lampy: | 7S6P WLED, 20 tys. Godzin, bez sterownika | Środowisko: | Operating Temp.: -10 ~ 60 °C ; Temperatura pracy.: -10 ~ 60 ° C; Storage Temp.: -20 |
| High Light: | Przemysłowy panel LCD CCFL LVDS,panel CCFL NEC TFT |
||
Seria LQ101 LQ101K1LY05 LQ101K1LY04
| Funkcje pikseli: | Format pikseli | 1280 (RGB) × 800 [WXGA] | Plamka | 0,0565 × 0,1695 mm (poz. × pion.) |
|---|---|---|---|---|
| Konfiguracja | Pionowy pasek RGB | Pixel Pitch | 0,1695 × 0,1695 mm (poziom × pion) [149PPI] | |
| Rozmiar mechaniczny: | Obszar wyświetlania | 216,96 × 135,6 mm (poz. × pion.) | Obszar Bezel | 220,56 × 139,2 mm (poz. × pion.) |
| Outline Dim. | 237,94 × 156,66 mm (poz. × pion.) | Głębokość konturu | 2,9 / 5,3 (typ./maks.) Mm | |
| Funkcje konspektu: | Form Factor | Płaski prostokąt | Orientacja | Typ krajobrazu |
| Aspect Ratio | 16:10 (poziom: pion) | Styl kształtu | ||
| Otwory i wsporniki: | Otwory do mocowania czołowego (12 szt.) Po lewej, prawej, górnej, dolnej krawędzi | |||
| Inne funkcje : | Waga | 165/185 g (typ./maks.) | Powierzchnia | Odblask (zamglenie 0%), odbicie 1,25% (typ.) |
| Podstawowe informacje : | Jasność | 400 cd / m² (typ.) | Współczynnik kontrastu | 800: 1 (typ.) (Przepuszczalny) |
|---|---|---|---|---|
| Kąt widzenia | 80/80/80/80 (typ.) (CR≥10) | Tryb optyczny | PSV, normalnie czarny, przepuszczalny | |
| Kierunek oglądania | Symetria | Czas odpowiedzi | 25 (typ.) (Tr + Td) (ms) | |
| Wydajność kolorów: | Chromatyczność | Wx: 0,318;Wy: 0,344 | Numery kolorów | 16,7 mln (8 bitów) |
| Temperatura koloru | 6139K | Biała jednolitość | 1,25 / 1,43 (typ./maks.) (5 punktów) | |
| 1931 Gamlt kolorów: | Stosunek NTSC | 50% | sRGB | 69% pokrycia |
| Adobe RGB | 52% pokrycia | DCI-P3 | 52% pokrycia | |
| Rec.2020 | 37% pokrycia | Uwagi | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Funkcje podświetlenia: | Kształt lampy | 6 strun | Typ lampy | WLED | Dożywotni | 20K (typ.) (Godziny) |
|---|---|---|---|---|---|---|
| Zastąpienie | - | Ilość | 7S6P | Pozycja | Typ światła krawędziowego | |
| Lampa elektryczna: | Wejście napięciowe | 21,0 / 24,5 V (min./maks.) | Bieżące wejście | 15,5 mA (typ.) | ||
| Konsumpcja | 1,95 W (typ.) | |||||
| Funkcje interfejsu: | Rodzaj | Zawarte w interfejsie sygnałowym panelu | Pozycja | - | Sterownik lampy | Nie |
| Sygnał Systerm: | LVDS (1 kanał, 8 bitów) | Napięcie logiczne | - | |||
|---|---|---|---|---|---|---|
| Sygnał elektryczny: | Wejście napięciowe | 3,3 V (typ.) | Bieżące wejście | 235/375 mA (typ./maks.) | ||
| Funkcje interfejsu: | Rodzaj | Złącze | Pozycja | |||
| Szczegóły złącza: | Marka | Model | Pin Pitch | Szpilki | Ilość | Konfiguracja |
| I-PEX | 20455-040E-12 | 0,5 mm | 40 pinów | 1 szt | ||
LQ101K1LY04 obsługuje wyświetlanie 1280 (RGB) × 800(WXGA) ze współczynnikiem kształtu 16:10 (W: H), którego piksele są ułożone w pionowe paski RGB.Jeśli chodzi o szczegóły mechaniczne, ma aktywny obszar 216,96 (szer.) × 135,6 (wys.) Mm, rozmiar konturu 237,94 (szer.) × 156,66 (wys.) × 5,3 (gł.) Mm, pole widzenia 220,56 (szer.) × 139,2 (H) mm, z powłoką odblaskową (zamglenie 0%), odbicie 1,25% (typ.), Waga netto 165/185 g (typ./maks.).Jako PSV, normalnie czarny, transmisyjny produkt LCM, LQ101K1LY04 zapewnia jasność 400 cd / m² transimisyjny współczynnik kontrastu 800: 1, 80/80/80/80 (typ.) (CR≥10) (L / R / U / D) kąt widzenia, najlepszy kierunek widzenia przy symetrii i czas odpowiedzi 25 (typ.) (Tr + Td) ms.Skala szarości lub jasność subpikseli jest określana za pomocą 8-bitowego sygnału w skali szarości dla każdej kropki, prezentując w ten sposób paletę 16,7 mln kolorów, również z wydajnością gamy kolorów 50% (NTSC).W tym produkcie zastosowano 7S6P WLED jako system podświetlenia, który został umieszczony jako typ światła krawędziowego i ma żywotność 20 000 godzin, dodatkowo potrzebny jest zewnętrzny sterownik podświetlenia.
