Szczegóły Produktu:
|
| Model: | LQ101R1SX01A | Rozmiar po przekątnej: | 10,1 cala |
|---|---|---|---|
| break: | Ostry | Luminancja: | 400 cd / m² (Typ.) |
| Źródło światła: | WLED [7S6P], 10 tys. Godzin, sterownik bez sterownika | Typ interfejsu: | MIPI (2 kanały, 4 tory danych) 50-stykowe złącze |
| Format pikseli: | 2560 (RGB) × 1600 [WQXGA] 299PPI | Środowisko: | Operating Temperature: 0 ~ 60 °C ; Temperatura pracy: 0 ~ 60 ° C; Storage Temperatu |
| High Light: | Przemysłowy panel LCD CCFL LVDS,panel CCFL NEC TFT |
||
Seria LQ101 LQ101R1SX03 LQ101R1SX01A LQ101R1JX02
| Rozmiar panelu: | 10,1 cala | |||
|---|---|---|---|---|
| Funkcje pikseli: | Rozkład | Układ pikseli | Wielkość piksela (szer. × wys.) | Wielkość piksela (szer. × wys.) |
| 2560 (RGB) × 1600, WQXGA | Pionowy pasek RGB | 0,02825 × 0,08475 mm | 0,08475 × 0,08475 mm [299PPI] | |
| Rozmiar mechaniczny: | Obszar aktywny (szer. × wys.) | Obszar ramki (szer. × wys.) | Wymiar konspektu (szer. × wys.) | Głębokość konturu |
| 216,96 × 135,6 mm | - | 228 × 148,5 mm | 1,88 / 4,60 (typ./maks.) Mm | |
| Funkcje konspektu: | Styl formularza | Aspect Ratio | Orientacja | Styl kształtu |
| Płaski prostokąt | 16:10 (szer .: wys) | Typ krajobrazu | ||
| Utrwalenie: | Bez | |||
| Inne funkcje : | Osłona panelu | Waga | Powierzchnia | |
| - | 151 ± 15g | Przezroczysta, twarda powłoka | ||
| Podstawowe informacje : | Jasność | Tryb pracy | Współczynnik kontrastu |
|---|---|---|---|
| 400 cd / m² (typ.) | IPS, normalnie czarny, przepuszczalny | 900: 1 (typ.) (Przepuszczalny) | |
| Kąt widzenia (L / R / U / D) | Kierunek oglądania | Szybkość reakcji | |
| 80/80/80/80 (Min.) (CR≥10) | Symetria | 25 (typ.) (Tr + Td) (ms) | |
| Kolor wyświetlacza: | Temperatura koloru | Ilość koloru | Kolor biały Chromatyczność |
| 6485K | 16,7 mln (8 bitów) | X: 0,313;Y: 0,329 | |
| 1931 Gamlt kolorów: | Stosunek NTSC | Pokrycie sRGB | Pokrycie Adobe RGB |
| 51% | 71% | 53% | |
| Pokrycie DCI-P3 | Zakres zaleceń na rok 2020 | Uwagi | |
| 53% | 38% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Wahania luminancji: | 1,25 / 1,40 (typ./maks.) (5 punktów) | ||
| Sygnał elektryczny: | Bieżące wejście | Wejście napięciowe | Konsumpcja | |||
|---|---|---|---|---|---|---|
| 185 / 370mA (typ./maks.) | 3,3 V (typ.) | - | ||||
| Funkcje interfejsu: | Pozycja | Rodzaj | Berło | |||
| Złącze | MIPI (2 kanały, 4 tory danych) | |||||
| Interfejs sygnału: | Marka | Model | Ilość | Pin Pitch | Szpilki | Przydzielenie pinu |
| I-PEX | 20525-050E-02 | 1 szt | 0,4 mm | 50 pinów | ||
| Funkcje podświetlenia: | Rodzaj | Pozycja | Kształt | Ilość | Życie (godziny) | Zastąpienie |
|---|---|---|---|---|---|---|
| WLED | Typ światła krawędziowego | 6 strun | 7S6P | 10K (typ.) | - | |
| WLED Electrical: | Bieżące wejście | Wejście napięciowe | Konsumpcja | |||
| 20,0 / 21,0 mA (typ./maks.) | 18,2 / 21,0 / 23,1 V (Min./Typ./Maks.) | |||||
| Funkcje interfejsu: | Pozycja | Rodzaj | Sterownik WLED | |||
| - | Zawarte w interfejsie sygnałowym panelu | Nie | ||||

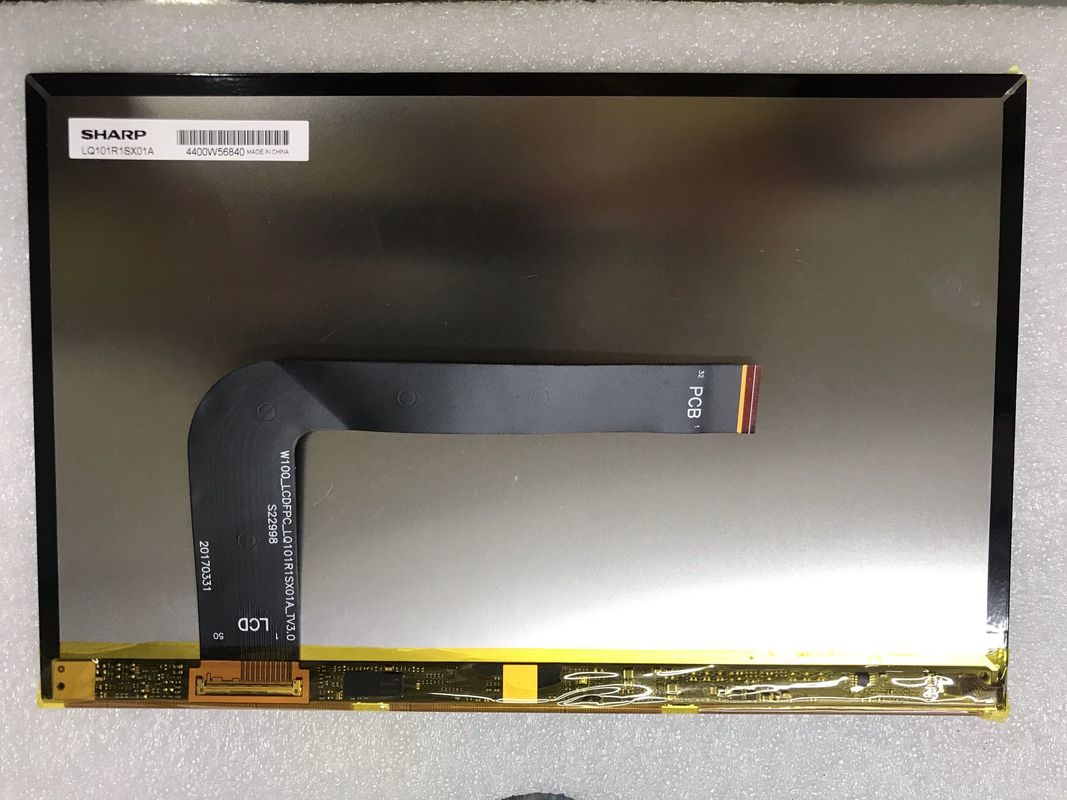

LQ101R1SX01A obsługuje wyświetlacz 2560 (RGB) × 1600(WQXGA) ze współczynnikiem proporcji 16:10 (W: H), którego piksele są ułożone w pionowy pasek RGB, według obliczeń Panelook ma gęstość pikseli 299 PPI.Jeśli chodzi o szczegóły mechaniczne, ma aktywny obszar 216,96 (szer.) × 135,6 (wys.) Mm, rozmiar konturu 228 (szer.) × 148,5 (wys.) × 4,6 (gł.) Mm, z powierzchnią pokrytą przezroczystą, twardą powłoką, netto waga 151 ± 15g.Jako produkt IPS, normalnie czarny, transmisyjny LCM, LQ101R1SX01A zapewnia jasność wyświetlacza 400 cd / m² transimisyjny współczynnik kontrastu 900: 1, 80/80/80/80 (min.) (CR≥10) (L / R / U / D) kąt widzenia, najlepszy kierunek widzenia przy symetrii i czas odpowiedzi 25 (typ.) (Tr + Td) ms.Skala szarości lub jasność subpikseli jest określana za pomocą 8-bitowego sygnału w skali szarości dla każdej kropki, prezentując w ten sposób paletę 16,7 mln kolorów, również z wydajnością gamy kolorów 50% (NTSC).W tym produkcie zastosowano 7S6P WLED, ponieważ jest to system podświetlenia, który został umieszczony jako typ światła krawędziowego i ma żywotność 10 000 godzin, dodatkowo potrzebny jest zewnętrzny sterownik podświetlenia.
