Szczegóły Produktu:
|
| break: | Ostry | Model: | LQ104S1DG34 |
|---|---|---|---|
| Rozmiar po przekątnej: | 10,4 cala | Luminancja: | 250 cd / m² (Typ.) |
| Format pikseli: | 800 (RGB) × 600 [SVGA] 96PPI | Typ interfejsu: | CMOS (1 kanał, 6-bit), 40-pinowe złącze |
| Źródło światła: | WLED [10S3P], 25 tys. Godzin, sterownik bez sterownika | Środowisko: | Operating Temperature: 0 ~ 75 °C ; Temperatura pracy: 0 ~ 75 ° C; Storage Temperatu |
| High Light: | Przemysłowy panel LCD CCFL LVDS,panel CCFL NEC TFT |
||
Seria LQ104 LQ104S1LG21 LQ104S1DG61 LQ104S1DG51 LQ104S1DG34 LQ104S1DG31
| Podstawowe informacje : | Luminancja (cd / m²) | Kąt widzenia (L / R / U / D) | Czas odpowiedzi (ms) |
|---|---|---|---|
| 250 (typ.) | 70/70/50/60 (typ.) (CR≥10) | 10/25 (typ.) (Tr / Td) | |
| Najlepszy widok włączony | Tryb wyświetlania | Współczynnik kontrastu | |
| Godzina szósta | TN, normalnie biały, przepuszczalny | 500: 1 (typ.) (Przepuszczalny) | |
| Kolor wyświetlacza: | Temperatura koloru | Wyświetl kolory | Biała współrzędna |
| 6485K | 262 KB (6 bitów) | X: 0,313;Y: 0,329 | |
| Biała wariacja: | 1,45 (maks.) (5 punktów) | ||
| Rozmiar panelu: | 10,4 cala | |||
|---|---|---|---|---|
| Funkcje pikseli: | Format pikseli | Konfiguracja pikseli | Rozstaw pikseli (mm) | Wielkość piksela (mm) |
| 800 (RGB) × 600 [SVGA] | Pionowy pasek RGB | 0,264 × 0,264 [96PPI] | 0,088 × 0,264 | |
| Rozmiar mechaniczny: | Obszar aktywny (mm) | Obszar ramki (mm) | Wymiar konturu (mm) | Głębokość konturu (mm) |
| 211,2 (poz.) × 158,4 (pion.) | 215,4 (poz.) × 162,4 (pion.) | 243 (poz.) × 183,8 (pion.) | 9,5 (maks.) Mm | |
| Funkcje konspektu: | Form Factor | Orientacja | Aspect Ratio | Styl kształtu |
| Płaski prostokąt | Typ krajobrazu | 4: 3 (poziom: pion) | ||
| Montaż: | Otwory montażowe do twarzy | |||
| Inne szczegóły: | Waga | Osłona panelu | Leczenie | |
| 500g (maks.) | - | Antyodblaskowa, twarda powłoka (3H) | ||
| Cechy lampy: | Rodzaj | Pozycja | Ilość | Kształt | Życie (godziny) | Wymiana lampy |
|---|---|---|---|---|---|---|
| WLED | Typ światła krawędziowego | 10S3P | 3 struny | 25K (typ.) | - | |
| WLED Electrical: | Napięcie zasilające | Obecnie zaopatrzenie | Moc | |||
| 31,0 / 36,0 V (typ. / Maks.) | 18 / 20mA (typ./maks.) | 1,7 W (typ.) | ||||
| Funkcje interfejsu: | Pozycja | Sterownik podświetlenia | Rodzaj | |||
| - | Nie | FPC | ||||
| Szczegóły interfejsu: | Marka | Model | Pin Pitch | Ilość pinów | Ilość | Konfiguracja |
| 6 pinów | 1 szt | BLE-6PINS-ACACAC | ||||
| Panel sterowania elektrycznego: | Napięcie zasilające | Obecnie zaopatrzenie | Moc | |||
|---|---|---|---|---|---|---|
| 3,3 V (typ.) | 300 / 450mA (typ./maks.) | - | ||||
| Funkcje interfejsu: | Pozycja | Sygnał | Rodzaj | |||
| - | CMOS (1 kanał, 6 bitów) | Złącze | ||||
| Szczegóły złącza: | Marka | Model | Pin Pitch | Ilość pinów | Ilość | Konfiguracja |
| IRISO | IMSA-9686S-40B-GF | 0,5 mm | 40 pinów | 1 szt | ||

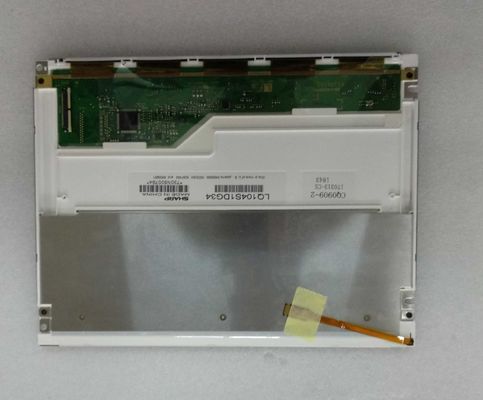

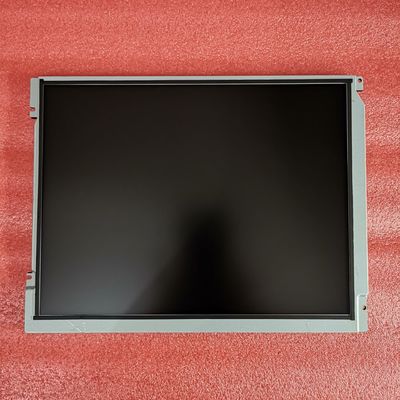

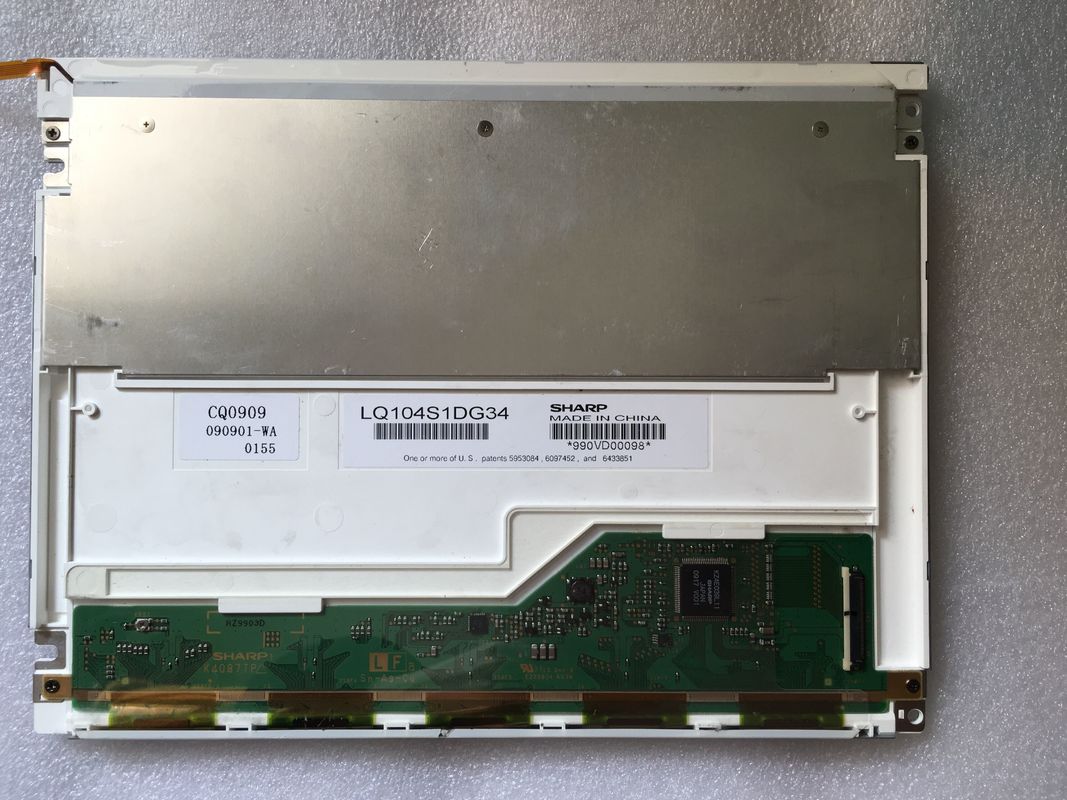

LQ104S1DG34 obsługuje wyświetlanie 800 (RGB) × 600(SVGA) ze współczynnikiem kształtu 4: 3 (W: H), którego piksele są ułożone w pionowe paski RGB.Jeśli chodzi o szczegóły mechaniczne, ma aktywny obszar 211,2 (szer.) × 158,4 (wys.) Mm, rozmiar konturu 243 (szer.) × 183,8 (wys.) × 9,5 (gł.) Mm, pole widzenia 215,4 (szer.) × 162,4 (H) mm, z powłoką antyodblaskową, twardą powłoką (3H), waga netto 500g (maks.).Jako TN, normalnie biały, transmisyjny produkt LCM, LQ104S1DG34 zapewnia jasność wyświetlacza 250 cd / m² transimisyjny współczynnik kontrastu 500: 1, 70/70/50/60 (typ.) (CR≥10) (L / R / U / D) kąt widzenia, najlepszy kierunek widzenia na godzinie 6 i czas odpowiedzi 10/25 (typ.) (Tr / Td) ms.Skala szarości lub jasność subpikseli jest określana za pomocą 6-bitowego sygnału skali szarości dla każdego punktu, co daje paletę 262 tysięcy kolorów.W tym produkcie zastosowano 10S3P WLED, ponieważ jest to system podświetlenia, który został umieszczony jako typ światła krawędziowego i ma żywotność 25 000 godzin, dodatkowo potrzebny jest zewnętrzny sterownik podświetlenia.
