Szczegóły Produktu:
|
| Marka panelu: | Ostry | Model panelu: | LQ104S1LG61 |
|---|---|---|---|
| Rozkład: | 800 (RGB) × 600, SVGA, 96PPI | Jasność: | 420 cd / m² (typ.) |
| Rozmiar panelu: | 10,4 cala | Interfejs sygnałowy: | LVDS (1 kanał, 6-bit), 20-stykowe złącze |
| Rodzaj lampy: | 2 szt. CCFL, 50 tys. Godzin, bez sterownika | Środowisko: | Operating Temp.: -30 ~ 80 °C ; Temperatura pracy: -30 ~ 80 ° C; Storage Temp.: -30 |
| High Light: | Przemysłowy panel LCD CCFL LVDS,panel CCFL NEC TFT |
||
Seria LQ104 LQ104S1LG82 LQ104S1LG81 LQ104S1LG76 LQ104S1LG75 LQ104S1LG61
| Funkcje pikseli: | Format pikseli | 800 (RGB) × 600 [SVGA] | Plamka | 0,088 × 0,264 mm (poziom × pion) |
|---|---|---|---|---|
| Konfiguracja | Pionowy pasek RGB | Pixel Pitch | 0,264 × 0,264 mm (poziom × pion) [96PPI] | |
| Rozmiar mechaniczny: | Obszar wyświetlania | 211,2 × 158,4 mm (poziomo × pion) | Obszar Bezel | 214,6 × 162,4 mm (poz. × pion.) |
| Outline Dim. | 246,5 × 179,4 mm (poz. × pion.) | Głębokość konturu | 13,7 (maks.) Mm | |
| Funkcje konspektu: | Form Factor | Płaski prostokąt | Orientacja | Typ krajobrazu |
| Aspect Ratio | 4: 3 (poziom: pion) | Styl kształtu | ||
| Otwory i wsporniki: | Otwory montażowe do twarzy (2-Φ3,4, 2-3,4 × 4,4) na lewej, prawej ramce | |||
| Inne funkcje : | Waga | 620g (maks.) | Powierzchnia | Antyodblaskowa, Twarda powłoka (3H), Antyrefleksyjna |
| Podstawowe informacje : | Jasność | 420 cd / m² (typ.) | Współczynnik kontrastu | 600: 1 (typ.) (Przepuszczalny) |
|---|---|---|---|---|
| Kąt widzenia | 70/70/50/60 (typ.) (CR≥10) | Tryb optyczny | TN, normalnie biały, przepuszczalny | |
| Kierunek oglądania | Godzina szósta | Czas odpowiedzi | 10/25 (typ.) (Tr / Td) (ms) | |
| Wydajność kolorów: | Chromatyczność | Wx: 0,313;Wy: 0,329 | Numery kolorów | 262 KB (6 bitów) |
| Temperatura koloru | 6485K | Biała jednolitość | 1,25 (maks.) (5 punktów) |
| Częstotliwość klatek: | 60 Hz |
|---|---|
| Skanowanie wsteczne: | Tak (U / D, L / R) |
| Pobór energii : | 8,0 W. |
| Funkcje podświetlenia: | Kształt lampy | Prosto | Typ lampy | CCFL | Dożywotni | 50K (min.) (Godziny) |
|---|---|---|---|---|---|---|
| Zastąpienie | Wymienny | Ilość | 2 szt | Pozycja | Typ światła krawędziowego (górna strona) | |
| Lampa elektryczna: | Wejście napięciowe | 583 V (typ.) | Bieżące wejście | 3,0 / 6,0 / 6,5 mA (min./typ./maks.) | ||
| Częstotliwość | 35/60/80 KHz (Min./Typ./Maks.) | Napięcie początkowe | 1300 V (maks.) (Ta = -30 ℃) | |||
| Konsumpcja | 7,0 W (typ.) | |||||
| Funkcje interfejsu: | Rodzaj | Złącze | Pozycja | - | Sterownik lampy | Nie |
| Szczegóły interfejsu: | Marka | Model | Pin Pitch | Szpilki | Ilość | Konfiguracja |
| JST | BHR-02 (8,0) VS-1N | 8,0 mm | 2 kołki | 2 szt | BLL-2PINS-HL | |
| Sygnał Systerm: | LVDS (1 kanał, 6-bitów) | Napięcie logiczne | - | |||
|---|---|---|---|---|---|---|
| Sygnał elektryczny: | Wejście napięciowe | 3,3 / 5,0 V (typ.) | Bieżące wejście | 300/200 mA (typ.) (3,3 / 5,0 V) | ||
| Funkcje interfejsu: | Rodzaj | Złącze | Pozycja | - | ||
| Szczegóły złącza: | Marka | Model | Pin Pitch | Szpilki | Ilość | Konfiguracja |
| JAE | FI-SE20P-HF | 1,25 mm | 20 pinów | 1 szt | LVDS-20P1C6B-070D | |

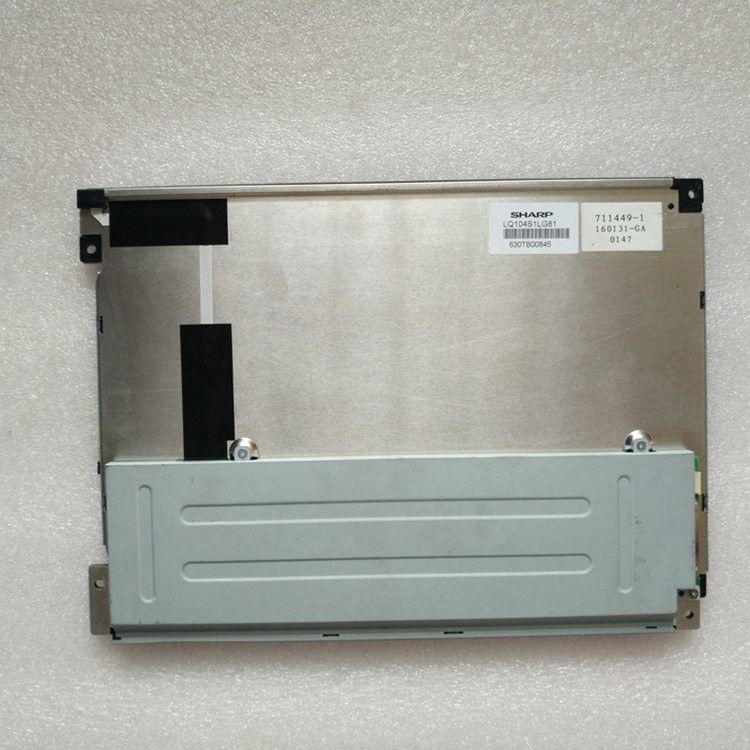

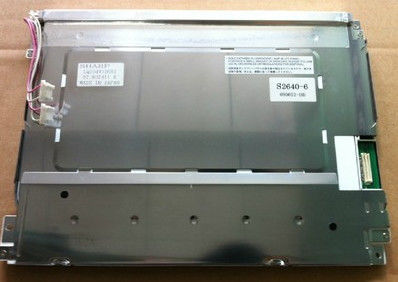

LQ104S1LG61 obsługuje wyświetlacz 800 (RGB) × 600(SVGA) ze współczynnikiem kształtu 4: 3 (W: H), którego piksele są ułożone w pionowe paski RGB.Jeśli chodzi o szczegóły mechaniczne, ma aktywny obszar 211,2 (szer.) × 158,4 (wys.) Mm, rozmiar konturu 246,5 (szer.) × 179,4 (wys.) Mm, pole widzenia 214,6 (szer.) × 162,4 (wys.) Mm, z powłoką antyodblaskową, twardą powłoką (3H), antyodblaskową, waga netto 620g (maks.).Jako TN, normalnie biały, transmisyjny produkt LCM, LQ104S1LG61 zapewnia jasność wyświetlacza 420 cd / m² transimisyjny współczynnik kontrastu 600: 1, 70/70/50/60 (typ.) (CR≥10) (L / R / U / D) kąt widzenia, najlepszy kierunek widzenia na godzinie 6 i czas odpowiedzi 10/25 (typ.) (Tr / Td) ms.Skala szarości lub jasność subpikseli jest określana za pomocą 6-bitowego sygnału skali szarości dla każdego punktu, co daje paletę 262 tysięcy kolorów.Ten produkt przyjął 2 szt. CCFL, ponieważ jest to system podświetlenia, który został umieszczony jako typ światła krawędziowego (górna strona) i ma żywotność 50 000 godzin, dodatkowo potrzebny jest zewnętrzny sterownik podświetlenia.
