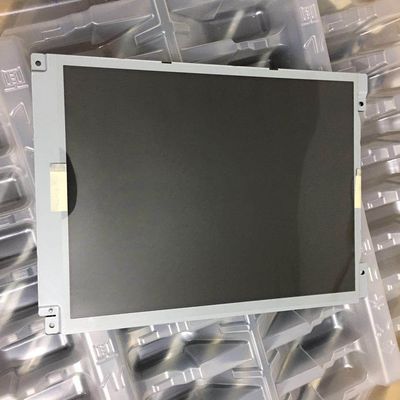

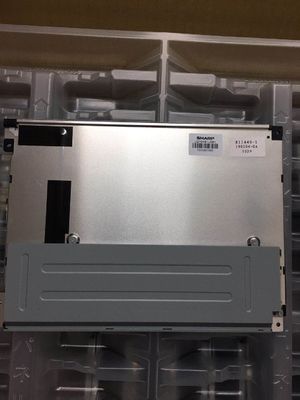

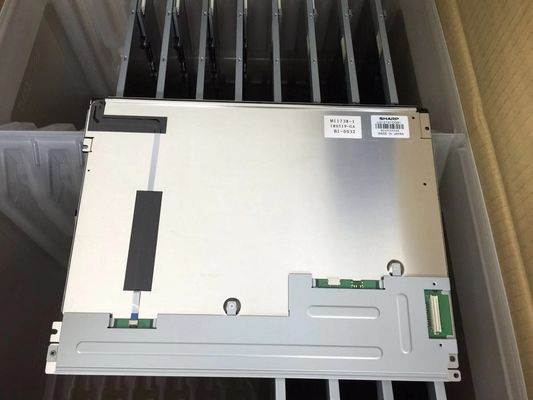

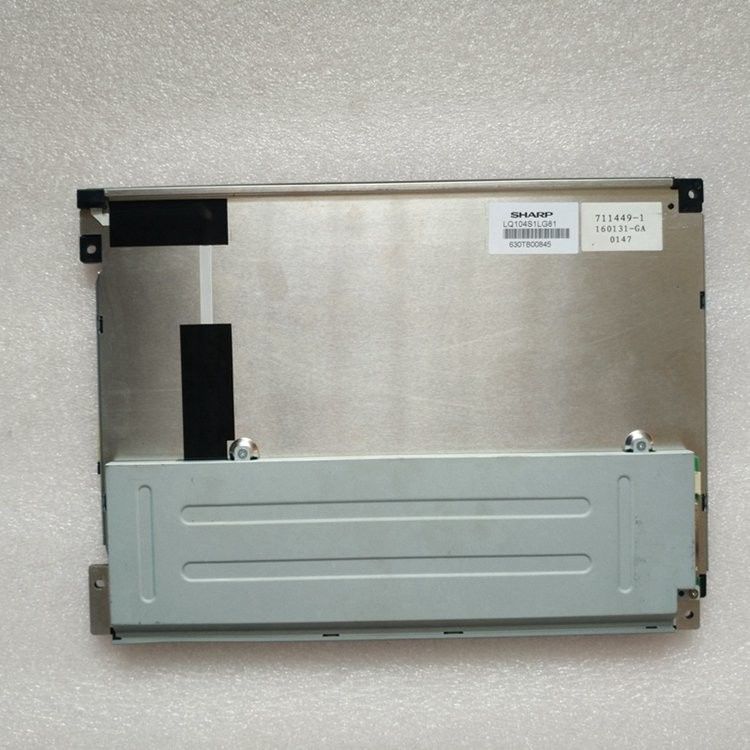

Szczegóły Produktu:
|
| Marka panelu: | Ostry | Model panelu: | LQ104S1LG81 |
|---|---|---|---|
| Rozkład: | 800 (RGB) × 600, SVGA, 96PPI | Jasność: | 420 cd / m² (typ.) |
| Rozmiar panelu: | 10.4 " | Interfejs sygnałowy: | LVDS (1 kanał, 6-bit), 20-stykowe złącze |
| Rodzaj lampy: | WLED, 50 000 godzin, ze sterownikiem LED | Środowisko: | Operating Temp.: -30 ~ 80 °C ; Temperatura pracy: -30 ~ 80 ° C; Storage Temp.: -30 |
| High Light: | Przemysłowy panel LCD CCFL LVDS,panel CCFL NEC TFT |
||
Seria LQ104 LQ104S1LG82 LQ104S1LG81 LQ104S1LG76 LQ104S1LG75 LQ104S1LG61
| Podstawowe informacje : | Luminancja | 420 cd / m² (typ.) | Współczynnik kontrastu | 600: 1 (typ.) (Przepuszczalny) |
|---|---|---|---|---|
| Dobry widok na | Godzina szósta | Szybkość reakcji | 35 (typ.) (Tr + Td) (ms) | |
| Kąt widzenia | 70/70/50/70 (typ.) (CR≥10) | Tryb pracy | TN, normalnie biały, przepuszczalny | |
| Wydajność kolorów: | Chromatyczność | Wx: 0,310;Wy: 0,335 | Kolor wsparcia | 262 KB (6 bitów) |
| Temperatura koloru | 6593K | Biała jednolitość | 1,33 (maks.) (5 punktów) | |
| 1931 Gamlt kolorów: | Stosunek NTSC | 42% | sRGB | 60% pokrycia |
| Adobe RGB | 44% pokrycia | DCI-P3 | 44% pokrycia | |
| Rec.2020 | 32% pokrycia | Uwagi | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Funkcje pikseli: | Liczba pikseli | 800 (RGB) × 600 [SVGA] | Układ | Pionowy pasek RGB |
|---|---|---|---|---|
| Wielkość piksela (szer. × wys.) | 0,088 × 0,264 mm | Wielkość piksela (szer. × wys.) | 0,264 × 0,264 mm [96PPI] | |
| Fizyczny rozmiar : | Aktywne oglądanie | 211,2 (szer.) × 158,4 (wys.) Mm | Ogólnie Dim. | 246,5 (szer.) × 179,3 (wys.) Mm |
| Otwór na ramkę | 214,6 (szer.) × 162,4 (wys.) Mm | Całkowita głębokość | 13,0 (maks.) Mm | |
| Funkcje konspektu: | Kształt formy | Płaski prostokąt | Orientacja | Typ krajobrazu |
| Współczynnik proporcji (szer .: wys.) | 4: 3 | Styl kształtu | ||
| Utrwalenie: | Otwory montażowe do twarzy (2-Φ3,4, 2-R1,7) | |||
| Inne szczegóły: | Masa | 500g (maks.) | Powierzchnia | Antyodblaskowa, twarda powłoka (3H) |
| Częstotliwość odświeżania : | 60 Hz |
|---|---|
| Skanowanie wsteczne: | Tak (L / R) |
| Sygnał elektryczny: | Prąd wejściowy | 240/360 mA (typ./maks.) | Napięcie wejściowe | 3,3 V (typ.) | ||
|---|---|---|---|---|---|---|
| Konsumpcja | - | Interfejs sygnałowy | LVDS (1 kanał, 6-bitów) | |||
| Funkcje interfejsu: | Pozycja | - | Typ fizyczny | Złącze | ||
| Interfejs sygnału: | Marka | Model | Ilość | Pin Pitch | Ilość pinów | Przydzielenie pinu |
| JAE | FI-SEB20P-HFE | 1 szt | 1,25 mm | 20 pinów | LVDS-20P1C6B-070F | |
| Cechy lampy: | Kształt lampy | - | Typ lampy | WLED | Pozycja | Typ światła krawędziowego |
|---|---|---|---|---|---|---|
| Wymieniać się | - | Ilość | - | Życie | 50K (typ.) (Godziny) | |
| Funkcje interfejsu: | Pozycja | - | Typ fizyczny | Złącze | ||
| Szczegóły interfejsu: | Marka | Model | Ilość | Pin Pitch | Ilość pinów | Przydzielenie pinu |
| JST | SM06B-SHLS-TF | 1 szt | 1,0 mm | 6 pinów | ||
| Sterownik podświetlenia: | Ze sterownikiem LED | |||||
| Sterownik elektryczny: | Prąd wejściowy | 440/460 mA (typ./maks.) | Napięcie wejściowe | 12,0 V (typ.) | ||
LQ104S1LG81 obsługuje wyświetlacz 800 (RGB) × 600(SVGA) ze współczynnikiem kształtu 4: 3 (W: H), którego piksele są ułożone w pionowe paski RGB.Jeśli chodzi o szczegóły mechaniczne, ma aktywny obszar 211,2 (szer.) × 158,4 (wys.) Mm, rozmiar konturu 246,5 (szer.) × 179,3 (wys.) × 13 (gł.) Mm, pole widzenia 214,6 (szer.) × 162,4 (H) mm, z powłoką antyodblaskową, twardą powłoką (3H), waga netto 500g (maks.).Jako TN, normalnie biały, transmisyjny produkt LCM, LQ104S1LG81 zapewnia jasność wyświetlacza 420 cd / m² transimisyjny współczynnik kontrastu 600: 1, 70/70/50/70 (typ.) (CR≥10) (L / R / U / D) kąt widzenia, najlepszy kierunek widzenia na godzinie 6 i czas odpowiedzi 35 (typ.) (Tr + Td) ms.Skala szarości lub jasność subpikseli określana jest za pomocą 6-bitowego sygnału skali szarości dla każdego punktu, prezentując w ten sposób paletę 262 tys. Kolorów, również z gamą kolorów 42% (NTSC).W tym produkcie zastosowano WLED jako system podświetlenia, który został umieszczony jako typ światła krawędziowego i ma żywotność 50 000 godzin, ze sterownikiem LED.
