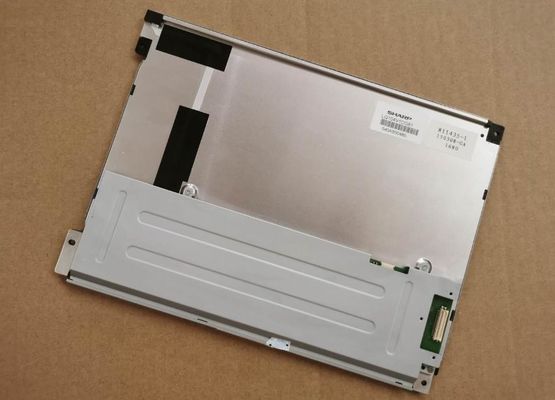

Szczegóły Produktu:
|
| Model panelu: | LQ104V1DG81 | Marka panelu: | Ostry |
|---|---|---|---|
| Interfejs sygnałowy: | CMOS (1 kanał, 6 bitów), 31-stykowe złącze | Rodzaj lampy: | WLED, 50 000 godzin, ze sterownikiem LED |
| Rozmiar panelu: | 10.4 " | Rozkład: | 640 (RGB) × 480, VGA, 76PPI |
| Jasność: | 450 cd / m² (Typ.) | Środowisko: | Operating Temp.: -30 ~ 80 °C ; Temperatura pracy: -30 ~ 80 ° C; Storage Temp.: -30 |
| High Light: | Wyświetlacz LVDS TFT LCD,wyświetlacz LCD o wysokiej jasności WLED |
||
Seria LQ104 LQ104V1DW02K LQ104V1DW02 LQ104V1DW01 LQ104V1DG83 LQ104V1DG81
| Podstawowe informacje : | Nazwa handlowa | Nazwa modelu | Rodzaj | Alias modelu |
|---|---|---|---|---|
| LQ104V1DG81 | a-Si TFT-LCD, LCM | - | ||
| Maksymalne oceny: | RoHS | temperatura robocza | Temperatura przechowywania | Poziom wibracji |
| -30 ~ 80 ° C | -30 ~ 80 ° C | - |
| Rozmiar ekranu : | 10,4 cala | |||
|---|---|---|---|---|
| Funkcje pikseli: | Liczba pikseli | Format pikseli | Wielkość piksela (poziom × pion) | Wielkość piksela (poziom × pion) |
| 640 (RGB) × 480, VGA | Pionowy pasek RGB | 0,110 × 0,330 mm | 0,330 × 0,330 mm [76PPI] | |
| Rozmiar mechaniczny: | Obszar wyświetlania (poziom × pion) | Otwór na maskę (H × V) | Całkowity wymiar (H × V) | Całkowita głębokość |
| 211,2 × 158,4 mm | 214,6 × 162,4 mm | 246,5 × 179,3 mm | 13,0 (maks.) Mm | |
| Funkcje konspektu: | Kształt formy | Współczynnik proporcji (H: V) | Orientacja | Styl kształtu |
| Płaski prostokąt | 4: 3 | Typ krajobrazu | ||
| Inne specyfikacje: | Masa | Osłona panelu | Obróbka powierzchniowa | |
| 500g | - | Antyodblaskowa, twarda powłoka (3H) | ||
| Podstawowe informacje : | Luminancja | Tryb pracy | Współczynnik kontrastu |
|---|---|---|---|
| 450 cd / m² (typ.) | TN, normalnie biały, przepuszczalny | 800: 1 (typ.) (Przepuszczalny) | |
| Dobry widok na | Kąt widzenia | Czas odpowiedzi | |
| Godzina szósta | 80/80/65/80 (typ.) (CR≥10) | 35 (typ.) (Tr + Td) (ms) | |
| Kolor wyświetlacza: | Temperatura koloru: | Kolor wsparcia | Koordynacja koloru |
| 7351K | 262 KB (6 bitów) | X: 0,300;Y: 0,320 | |
| 1931 Gamlt kolorów: | Stosunek NTSC | Pokrycie sRGB | Pokrycie Adobe RGB |
| 49% | 68% | 51% | |
| Pokrycie DCI-P3 | Zakres zaleceń na rok 2020 | Uwagi | |
| 51% | 37% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Biała jednolitość: | 1,33 (maks.) (5 punktów) | ||
| Funkcje podświetlenia: | Rodzaj | Pozycja | Życie (godziny) | Ilość | Kształt | Zastąpienie |
|---|---|---|---|---|---|---|
| WLED | Typ światła krawędziowego | 50 KB (typ.) | - | - | Wymienny | |
| Funkcje interfejsu: | Stan sterownika WLED | Typ fizyczny | Pozycja interfejsu | |||
| Ze sterownikiem LED | Złącze | - | ||||
| Szczegóły interfejsu | Nazwa handlowa | Nazwa modelu | Ilość | Szpilki | Pin Pitch | Konfiguracja pinów |
| JST | SM06B-SHLS-TF | 1 szt | 6 pinów | 1,0 mm | ||
| Elektryczny sterownik WLED: | Napięcie wejściowe | Prąd wejściowy | Pobór energii | |||
| 12,0 ± 1,2 V. | 400 / 500mA (typ./maks.) | - | ||||
| Sygnał elektryczny: | Napięcie wejściowe | Prąd wejściowy | Pobór energii | |||
|---|---|---|---|---|---|---|
| 3,3 V (typ.) | 230/300 mA (typ./maks.) | - | ||||
| Funkcje interfejsu: | Typ sygnału | Typ fizyczny | Pozycja interfejsu | |||
| CMOS (1 kanał, 6 bitów) | Złącze | - | ||||
| Szczegóły interfejsu: | Nazwa handlowa | Nazwa modelu | Ilość | Szpilki | Pin Pitch | Konfiguracja pinów |
| HRS | DF9MA-31P-1V (32) | 1 szt | 31 pinów | 1,0 mm | DRGB-31P1C6B-010F | |
LQ104V1DG81 obsługuje wyświetlacz 640 (RGB) × 480(VGA) o współczynniku kształtu 4: 3 (W: H), którego piksele są ułożone w pionowe paski RGB.Jeśli chodzi o szczegóły mechaniczne, ma aktywny obszar 211,2 (szer.) × 158,4 (wys.) Mm, rozmiar konturu 246,5 (szer.) × 179,3 (wys.) × 13 (gł.) Mm, pole widzenia 214,6 (szer.) × 162,4 (H) mm, z powłoką antyodblaskową, twardą powłoką (3H), waga netto 500g.Jako TN, normalnie biały, transmisyjny produkt LCM, LQ104V1DG81 zapewnia jasność ekranu 450 cd / m² transimisyjny współczynnik kontrastu 800: 1, 80/80/65/80 (typ.) (CR≥10) (L / R / U / D) kąt widzenia, najlepszy kierunek widzenia na godzinie 6 i czas odpowiedzi 35 (typ.) (Tr + Td) ms.Skala szarości lub jasność subpikseli określana jest za pomocą 6-bitowego sygnału skali szarości dla każdego punktu, prezentując w ten sposób paletę 262 tysięcy kolorów, również z wydajnością gamy kolorów 50% (NTSC).W tym produkcie zastosowano WLED jako system podświetlenia, który został umieszczony jako typ światła krawędziowego i ma żywotność 50 000 godzin, ze sterownikiem LED.
