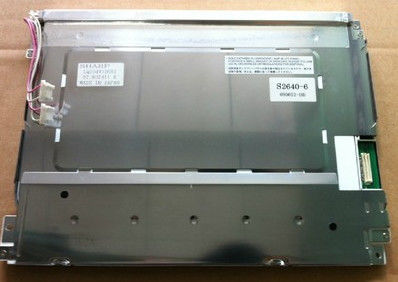

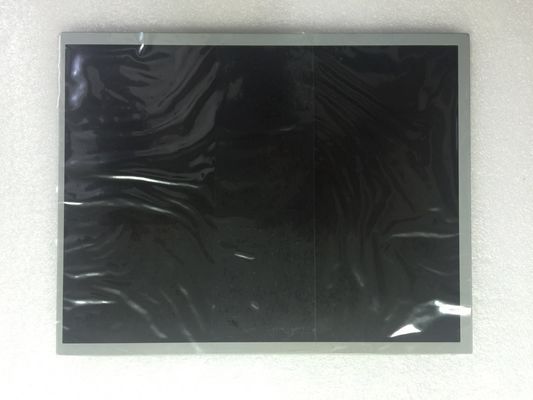

Szczegóły Produktu:
|
| Producent: | Ostry | Nazwa modelu: | LQ104V1DW02 |
|---|---|---|---|
| Luminancja: | 380 (typ.) (Cd / m²) | Rozmiar ekranu: | 10,4 cala |
| Liczba pikseli: | 640 (RGB) × 480 (VGA) 76PPI | Max. Max. Ratings Oceny: | Temperatura przechowywania: -20 ~ 70 ° C Temperatura pracy: 0 ~ 70 ° C |
| Podświetlenie: | 2 szt. CCFL, 50 tys. Godzin, bez sterownika | Rodzaj sygnału: | Równoległy RGB (1 kanał, 6-bit), 31-pinowe złącze |
| High Light: | Wyświetlacz LVDS TFT LCD,wyświetlacz LCD o wysokiej jasności WLED |
||
Seria LQ104 LQ104V1DW02K LQ104V1DW02 LQ104V1DW01 LQ104V1DG83 LQ104V1DG81
| Rozmiar panelu: | 10,4 cala | |||
|---|---|---|---|---|
| Funkcje pikseli: | Rozkład | Układ pikseli | Wielkość piksela (szer. × wys.) | Wielkość piksela (szer. × wys.) |
| 640 (RGB) × 480, VGA | Pionowy pasek RGB | 0,110 × 0,330 mm | 0,330 × 0,330 mm [76PPI] | |
| Rozmiar mechaniczny: | Obszar aktywny (szer. × wys.) | Obszar ramki (szer. × wys.) | Wymiar konspektu (szer. × wys.) | Głębokość konturu |
| 211,2 × 158,4 mm | - | 246,5 × 179,4 mm | 15,5 (maks.) Mm | |
| Funkcje konspektu: | Styl formularza | Aspect Ratio | Orientacja | Styl kształtu |
| Płaski prostokąt | 4: 3 (szer .: wys.) | Typ krajobrazu | ||
| Utrwalenie: | Otwory montażowe do twarzy (2-Φ3,4, 2-R1,7 × 4,4) na lewej, prawej ramce | |||
| Inne funkcje : | Osłona panelu | Waga | Powierzchnia | |
| - | 620g (maks.) | Antyodblaskowa, Twarda powłoka (3H), Antyrefleksyjna | ||
| Podstawowe informacje : | Jasność | Tryb pracy | Współczynnik kontrastu |
|---|---|---|---|
| 380 cd / m² (typ.) | ASV, normalnie czarny, przepuszczalny | 450: 1 (typ.) (Przepuszczalny) | |
| Kąt widzenia (L / R / U / D) | Kierunek oglądania | Szybkość reakcji | |
| 80/80/80/80 (typ.) (CR≥10) | Symetria | 12/13 (typ.) (Tr / Td) (ms) | |
| Kolor wyświetlacza: | Temperatura koloru | Ilość koloru | Kolor biały Chromatyczność |
| 6485K | 262 KB (6 bitów) | X: 0,313;Y: 0,329 |
| Sygnał elektryczny: | Bieżące wejście | Wejście napięciowe | Konsumpcja | |||
|---|---|---|---|---|---|---|
| 185/145 mA (typ.) (ICC) | 3,3 / 5,0 V (typ.) (VCC) | - | ||||
| Napięcie dla sygnałów wyświetlacza: | VIL≤0,3VCC;0,7 VCC≤VIH | |||||
| Funkcje interfejsu: | Pozycja | Rodzaj | Berło | |||
| - | Złącze | Równoległy RGB (1 kanał, 6 bitów) | ||||
| Interfejs sygnału: | Marka | Model | Ilość | Pin Pitch | Szpilki | Przydzielenie pinu |
| HRS | DF9MA-31P-1V (32) | 1 szt | 1,0 mm | 31 pinów | DRGB-31P1C6B-010K | |
| Funkcje podświetlenia: | Rodzaj | Pozycja | Kształt | Ilość | Życie (godziny) | Zastąpienie |
|---|---|---|---|---|---|---|
| CCFL | Typ światła krawędziowego (górna strona) | Prosto | 2 szt | 50 tys. (Min.) | - | |
| CCFL elektryczne: | Bieżące wejście | Wejście napięciowe | Konsumpcja | |||
| 3,5 / 6,0 / 7,0 mA (min./typ./maks.) | 470 ± 50 V. | 5,6 W (typ.) | ||||
| Napięcie włączenia | Częstotliwość lampy | |||||
| 740 / 790V (maks.) (Ta = + 25/0 ℃) | 35/60/70 KHz (Min./Typ./Maks.) | |||||
| Funkcje interfejsu: | Pozycja | Rodzaj | Sterownik CCFL | |||
| - | Złącze | Nie | ||||
| Szczegóły interfejsu | Marka | Model | Ilość | Pin Pitch | Szpilki | Przydzielenie pinu |
| JST | BHR-02 (8,0) VS-1N | 2 szt | 8,0 mm | 2 kołki | BLL-2PINS-HL | |
LQ104V1DW02 obsługuje wyświetlanie 640 (RGB) × 480(VGA) o współczynniku kształtu 4: 3 (W: H), którego piksele są ułożone w pionowe paski RGB.Jeśli chodzi o szczegóły mechaniczne, ma aktywny obszar 211,2 (szer.) × 158,4 (wys.) Mm, rozmiar konturu 246,5 (szer.) × 179,4 (wys.) × 15,5 (gł.) Mm, z powłoką antyodblaskową, twardą powłoką (3H) ), Antyrefleksyjna, waga netto 620g (maks.).Jako ASV, normalnie czarny, transmisyjny produkt LCM, LQ104V1DW02 zapewnia jasność wyświetlacza 380 cd / m² transimissive współczynnik kontrastu 450: 1, 80/80/80/80 (typ.) (CR≥10) (L / R / U / D) kąt widzenia, najlepszy kierunek widzenia przy symetrii i czas odpowiedzi 12/13 (typ.) (Tr / Td) ms.Skala szarości lub jasność subpikseli jest określana za pomocą 6-bitowego sygnału skali szarości dla każdego punktu, co daje paletę 262 tysięcy kolorów.Ten produkt przyjął 2 szt. CCFL, ponieważ jest to system podświetlenia, który został umieszczony jako typ światła krawędziowego (górna strona) i ma żywotność 50 000 godzin, dodatkowo potrzebny jest zewnętrzny sterownik podświetlenia.
