Szczegóły Produktu:
|
| Marka panelu: | Ostry | Model panelu: | LQ104V1LG61 |
|---|---|---|---|
| Jasność: | 450cd / m² | Rozmiar panelu: | 10.4 " |
| Interfejs sygnałowy: | LVDS (1 kanał, 6-bit), 20-stykowe złącze | Rodzaj lampy: | 2 szt. CCFL, 50 tys. Godzin, bez sterownika |
| Rozkład: | 640 (RGB) × 480, VGA, 76PPI | Środowisko: | Operating Temp.: -30 ~ 80 °C ; Temperatura pracy: -30 ~ 80 ° C; Storage Temp.: -30 |
| High Light: | Wyświetlacz LVDS TFT LCD,wyświetlacz LCD o wysokiej jasności WLED |
||
Seria LQ104 LQ104V7DS01 LQ104V1LG92 LQ104V1LG81 LQ104V1LG61
| Funkcje pikseli: | Rozkład | 640 (RGB) × 480, VGA | Wielkość piksela (mm) | 0,110 × 0,330 (poziom × pion) |
|---|---|---|---|---|
| Format pikseli | Pionowy pasek RGB | Rozstaw pikseli (mm) | 0,330 × 0,330 (poziom × pion) [76PPI] | |
| Rozmiar mechaniczny: | Obszar aktywny (mm) | 211,2 (poz.) × 158,4 (pion.) | Obszar ramki (mm) | 214,6 (poz.) × 162,4 (pion.) |
| Wymiar zarysu (mm) | 246,5 (poz.) × 179,4 (pion.) | Głębokość (mm) | 13,7 (maks.) | |
| Funkcje konspektu: | Styl formularza | Płaski prostokąt | Kształt konturu | |
| Aspect Ratio | 4: 3 (poziom: pion) | Orientacja | Typ krajobrazu | |
| Montaż: | Otwory montażowe do twarzy (2-Φ3,4, 2-R1,7 × 4,4) na lewej, prawej ramce | |||
| Inne specyfikacje: | Waga | 620g (maks.) | Leczenie | Antyodblaskowa, twarda powłoka (3H) |
| Podstawowe informacje : | Luminancja (cd / m²) | 450 (typ.) | Współczynnik kontrastu | 600: 1 (typ.) (Przepuszczalny) |
|---|---|---|---|---|
| Kąt widzenia | 70/70/50/60 (typ.) (CR≥10) | Tryb wyświetlania | TN, normalnie biały, przepuszczalny | |
| Najlepszy widok włączony | Godzina szósta | Odpowiedź (ms) | 10/25 (typ.) (Tr / Td) | |
| Wydajność kolorów: | Biała współrzędna | X: 0,313;Y: 0,329 | Wyświetl kolory | 262 KB (6 bitów) |
| Temperatura koloru | 6485K | Biała jednolitość | 1,35 (maks.) (5 punktów) | |
| 1931 Gamlt kolorów: | Stosunek NTSC | 43% | sRGB | 60% pokrycia |
| Adobe RGB | 45% pokrycia | DCI-P3 | 45% pokrycia | |
| Rec.2020 | 32% pokrycia | Uwagi | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Częstotliwość wyświetlania klatek : | 60 Hz |
|---|---|
| Skanowanie wsteczne: | Tak (U / D, L / R) |
| Pobór energii : | 6,3 W. |
| Sygnał elektryczny: | Napięcie zasilające | 3,3 / 5,0 V (typ.) | Obecnie zaopatrzenie | 200/130 mA (typ.) (3,3 V / 5,0 V) | ||
|---|---|---|---|---|---|---|
| Typ sygnału: | LVDS (1 kanał, 6-bitów) | Napięcie sygnału | - | |||
| Funkcje interfejsu: | Pozycja | - | Rodzaj | Złącze | ||
| Szczegóły interfejsu: | Marka | Model | Ilość | Szpilki | Smoła | Konfiguracja pinów |
| 1 szt | 20 pinów | 1,25 mm | LVDS-20P1C6B-070D | |||
| Funkcje podświetlenia: | Kształt | Prosto | Rodzaj | CCFL | Pozycja | Typ światła krawędziowego (górna strona) |
|---|---|---|---|---|---|---|
| Zastąpienie | Wymienny | Ilość | 2 szt | Dożywotni | 50K (min.) (Godziny) | |
| Lampa elektryczna: | Napięcie zasilające | 470 V (typ.) | Obecnie zaopatrzenie | 3,0 / 6,0 / 6,5 mA (min./typ./maks.) | ||
| Częstotliwość | 35/60/70 KHz (Min./Typ./Maks.) | Napięcie rozruchowe | TBD | |||
| Konsumpcja | 5,64 W (typ.) | |||||
| Funkcje interfejsu: | Pozycja | - | Rodzaj | Złącze | ||
| Szczegóły interfejsu: | Marka | Model | Ilość | Szpilki | Smoła | Konfiguracja pinów |
| JST | BHR-02 (8,0) VS-1N | 2 szt | 2 kołki | 8,0 mm | BLL-2PINS-HL | |
| Sterownik podświetlenia: | Nie | |||||

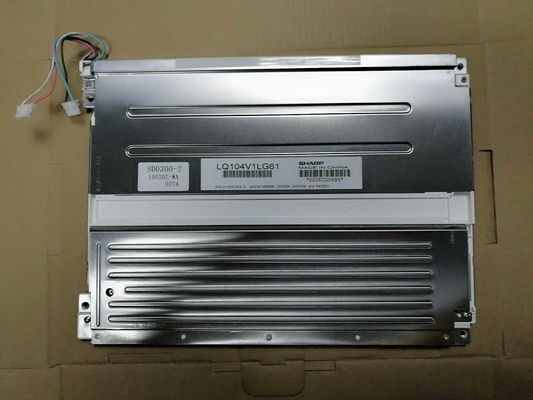

LQ104V1LG61 obsługuje wyświetlacz 640 (RGB) × 480(VGA) o współczynniku kształtu 4: 3 (W: H), którego piksele są ułożone w pionowe paski RGB.Jeśli chodzi o szczegóły mechaniczne, ma aktywny obszar 211,2 (szer.) × 158,4 (wys.) Mm, rozmiar konturu 246,5 (szer.) × 179,4 (wys.) × 13,7 (gł.) Mm, pole widzenia 214,6 (szer.) × 162,4 (H) mm, z powłoką antyodblaskową, twardą powłoką (3H), waga netto 620g (maks.).Jako TN, normalnie biały, transmisyjny produkt LCM, LQ104V1LG61 zapewnia jasność wyświetlacza 450 cd / m² transimisyjny współczynnik kontrastu 600: 1, 70/70/50/60 (typ.) (CR≥10) (L / R / U / D) kąt widzenia, najlepszy kierunek widzenia na godzinie 6 i czas odpowiedzi 10/25 (typ.) (Tr / Td) ms.Skala szarości lub jasność subpikseli określana jest za pomocą 6-bitowego sygnału skali szarości dla każdego punktu, prezentując w ten sposób paletę 262 tys. Kolorów, również z wydajnością gamy barw 43% (NTSC).Ten produkt przyjął 2 szt. CCFL, ponieważ jest to system podświetlenia, który został umieszczony jako typ światła krawędziowego (górna strona) i ma żywotność 50 000 godzin, dodatkowo potrzebny jest zewnętrzny sterownik podświetlenia.
