Szczegóły Produktu:
|
| Nazwa modelu: | LQ116M1JX07 | Rozmiar ekranu: | 11,6 cala |
|---|---|---|---|
| Kąt widzenia: | 89/89/89/89 (typ.) | Luminancja: | 600 cd / m² (Typ.) |
| Podświetlenie: | WLED, 15 000 godzin, ze sterownikiem LED | Rodzaj sygnału: | eDP (2 tory), eDP1.3, HBR1 (2,7G / lane), złącze 30-stykowe |
| układ: | Pionowy pasek RGB | Max. Max. Ratings Oceny: | Temperatura przechowywania: -20 ~ 60 ° C Temperatura pracy: 0 ~ 50 ° C |
| High Light: | Wyświetlacz LVDS TFT LCD,wyświetlacz LCD o wysokiej jasności WLED |
||
Seria LQ116 LQ116T1JW03 LQ116M1JX07 LQ116M1JX06 LQ116M1JW02 LQ116K1JX01
| Funkcje pikseli: | Rozkład | 1920 (RGB) × 1080, FHD | Wielkość piksela (mm) | 0,0445 × 0,1335 (poziom × pion) |
|---|---|---|---|---|
| Format pikseli | Pionowy pasek RGB | Rozstaw pikseli (mm) | 0,1335 × 0,1335 (poziom × pion) [190PPI] | |
| Rozmiar mechaniczny: | Obszar aktywny (mm) | 256,32 (poziom) × 144,18 (pion) | Obszar ramki (mm) | - |
| Wymiar zarysu (mm) | 268 (poz.) × 158,5 (pion.) | Głębokość (mm) | 2,3 / 5 (typ./maks.) | |
| Funkcje konspektu: | Styl formularza | Płaski prostokąt | Kształt konturu | Slim (PCBA Bent, T≤3,0mm) |
| Aspect Ratio | 16: 9 (poziom: pion) | Orientacja | Typ krajobrazu | |
| Montaż: | Bez | |||
| Inne specyfikacje: | Waga | 157/172 g (typ./maks.) | Leczenie | Odblask (zamglenie 0%), twarda powłoka (3H) |
| Podstawowe informacje : | Luminancja (cd / m²) | 600 (typ.) | Współczynnik kontrastu | 1500: 1 (typ.) (Przepuszczalny) |
|---|---|---|---|---|
| Kąt widzenia | 89/89/89/89 (typ.) (CR≥10) | Tryb wyświetlania | IPS, normalnie czarny, przepuszczalny | |
| Najlepszy widok włączony | Symetria | Odpowiedź (ms) | 22 (typ.) (Od G do G) | |
| Wydajność kolorów: | Biała współrzędna | X: 0,313;Y: 0,329 | Wyświetl kolory | 16,7 mln (8 bitów) |
| Temperatura koloru | 6485K | Biała jednolitość | 1,25 / 1,53 (typ./maks.) (5 punktów) | |
| 1931 Gamlt kolorów: | Stosunek NTSC | 71% | sRGB | 100% pokrycia |
| Adobe RGB | 74% pokrycia | DCI-P3 | 74% pokrycia | |
| Rec.2020 | 53% pokrycia | Uwagi | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Częstotliwość wyświetlania klatek : | 60 Hz |
|---|---|
| Skanowanie wsteczne: | Nie |
| Pobór energii : | 4,51 W (typ.) |
| Sygnał elektryczny: | Napięcie zasilające | 3,3 V (typ.) | Obecnie zaopatrzenie | 242 / 333mA (typ./maks.) | ||
|---|---|---|---|---|---|---|
| Konsumpcja | 0,8 / 1,1 W (typ./maks.) | |||||
| Typ sygnału: | eDP (2 tory), eDP1.3, HBR1 (2,7G / tor) | Napięcie sygnału | - | |||
| Funkcje interfejsu: | Pozycja | Rodzaj | Złącze | |||
| Szczegóły interfejsu: | Marka | Model | Ilość | Szpilki | Smoła | Konfiguracja pinów |

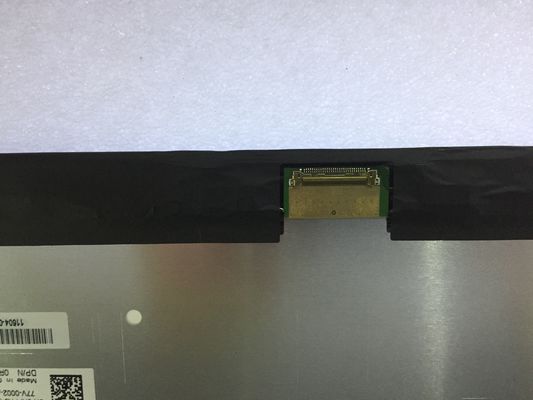

| I-PEX | 20455-030E-76 | 1 szt | 30 pinów | 0,5 mm | EDP-30P2L-020A | |
| Funkcje podświetlenia: | Kształt | - | Rodzaj | WLED | Pozycja | Typ światła krawędziowego |
|---|---|---|---|---|---|---|
| Zastąpienie | - | Ilość | - | Dożywotni | 15K (typ.) (Godziny) | |
| Funkcje interfejsu: | Pozycja | - | Rodzaj | Zawarte w interfejsie sygnałowym panelu | ||
| Sterownik podświetlenia: | Ze sterownikiem LED | |||||
| Sterownik elektryczny: | Napięcie zasilające | 5,0 / 12,0 / 21,0 V (Min./Typ./Maks.) | Obecnie zaopatrzenie | 308 / 333A (typ./maks.) | ||
| Konsumpcja | 3,7 / 4,0 W (typ. / Maks.) | |||||
| Opakowanie: | Ilość | Waga | Rozmiar pudełka |
|---|---|---|---|
| 30 sztuk / opakowanie | 9,5 kg | 544 × 434 × 210 mm (dł. × szer. × wys.) |
LQ116M1JX07 obsługuje wyświetlanie 1920 (RGB) × 1080(FHD) ze współczynnikiem proporcji 16: 9 (Szer .: W), którego piksele są ułożone w pionowe paski RGB.Jeśli chodzi o szczegóły mechaniczne, ma aktywny obszar 256,32 (szer.) × 144,18 (wys.) Mm, rozmiar konturu 268 (szer.) × 158,5 (wys.) × 5 (gł.) Mm, z powierzchnią odblaskową (zamglenie 0%) , Twarda powłoka (3H), waga netto 157 / 172g (typ./maks.), Kształt typu Slim (PCBA Bent, T≤3,0mm).Jako produkt IPS, normalnie czarny, transmisyjny LCM, LQ116M1JX07 zapewnia jasność wyświetlacza 600 cd / m² transimisyjny współczynnik kontrastu 1500: 1, 89/89/89/89 (typ.) (CR≥10) (L / R / U / D) kąt widzenia, najlepszy kierunek widzenia przy symetrii i czas odpowiedzi 22 (typ.) (G do G) ms.Skala szarości lub jasność subpikseli jest określana za pomocą 8-bitowego sygnału w skali szarości dla każdego punktu, co daje paletę 16,7 mln kolorów, również z gamą kolorów 100% (sRGB).W tym produkcie zastosowano WLED jako systerm podświetlenia, który został umieszczony jako typ światła krawędziowego i ma żywotność 15 000 godzin, ze sterownikiem LED.
