Szczegóły Produktu:
|
| Model: | LQ116T1JW03 | Luminancja: | 400 cd / m² (Typ.) |
|---|---|---|---|
| Rozmiar po przekątnej: | 11,6 cala | Format pikseli: | 2560 (RGB) × 1440 [Quad-HD] 252PPI |
| Typ interfejsu: | eDP (4 tory), złącze 40-pinowe | Źródło światła: | WLED, 15 000 godzin, ze sterownikiem LED |
| Kąt widzenia: | 80/80/80/80 (typ.) | Środowisko: | Operating Temperature: 0 ~ 50 °C ; Temperatura pracy: 0 ~ 50 ° C; Storage Temperatu |
| High Light: | Wyświetlacz LVDS TFT LCD,wyświetlacz LCD o wysokiej jasności WLED |
||
Seria LQ116 LQ116T1JW03 LQ116M1JX07 LQ116M1JX06 LQ116M1JW02 LQ116K1JX01
| Podstawowe informacje : | Luminancja (cd / m²) | Kąt widzenia (L / R / U / D) | Czas odpowiedzi (ms) |
|---|---|---|---|
| 400 (typ.) | 80/80/80/80 (typ.) (CR≥10) | 25 (typ.) (Tr + Td) | |
| Najlepszy widok włączony | Tryb wyświetlania | Współczynnik kontrastu | |
| Symetria | VA, normalnie czarny, przepuszczalny | 1000: 1 (typ.) (Przepuszczalny) | |
| Kolor wyświetlacza: | Temperatura koloru | Wyświetl kolory | Biała współrzędna |
| 6485K | 16,7 mln (8 bitów) | X: 0,313;Y: 0,329 | |
| 1931 Gamlt kolorów: | Stosunek NTSC | Pokrycie sRGB | Pokrycie Adobe RGB |
| 71% | 100% | 74% | |
| Pokrycie DCI-P3 | Zakres zaleceń na rok 2020 | Uwagi | |
| 74% | 53% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Biała wariacja: | 1,25 / 1,45 (typ./maks.) (5 punktów) | ||
| Rozmiar panelu: | 11,6 cala | |||
|---|---|---|---|---|
| Funkcje pikseli: | Format pikseli | Konfiguracja pikseli | Rozstaw pikseli (mm) | Wielkość piksela (mm) |
| 2560 (RGB) × 1440 [Quad-HD] | Pionowy pasek RGB | 0,1005 × 0,1005 [252PPI] | 0,0335 × 0,1005 | |
| Rozmiar mechaniczny: | Obszar aktywny (mm) | Obszar ramki (mm) | Wymiar konturu (mm) | Głębokość konturu (mm) |
| 257,28 (poziom) × 144,72 (pion) | - | 268 (poz.) × 166,94 (pion.) | 2,40 ± 0,2 mm | |
| Funkcje konspektu: | Form Factor | Orientacja | Aspect Ratio | Styl kształtu |
| Płaski prostokąt | Typ krajobrazu | 16: 9 (poziom: pion) | Smukły (płaski PCBA, T≤3,2 mm) | |
| Montaż: | Bez | |||
| Inne szczegóły: | Waga | Osłona panelu | Leczenie | |
| 152g (typ.) | - | Przeciwodblaskowa (Haze 42%), Twarda powłoka (3H) | ||
| Cechy lampy: | Rodzaj | Pozycja | Ilość | Kształt | Życie (godziny) | Wymiana lampy |
|---|---|---|---|---|---|---|
| WLED | Typ światła krawędziowego | - | - | 15K (typ.) | - | |
| Funkcje interfejsu: | Pozycja | Sterownik podświetlenia | Rodzaj | |||
| - | Ze sterownikiem LED | Zawarte w interfejsie sygnałowym panelu | ||||
| Sterownik elektryczny: | Napięcie zasilające | Obecnie zaopatrzenie | Pobór energii | |||
| 5,0 / 12,0 / 21,0 V (Min./Typ./Maks.) | 216/587 mA (typ. / Maks.) | - | ||||
| Panel sterowania elektrycznego: | Napięcie zasilające | Obecnie zaopatrzenie | Moc | |||
|---|---|---|---|---|---|---|
| 3,3 V (typ.) | 425/760 mA (typ. / Maks.) | - | ||||
| Funkcje interfejsu: | Pozycja | Sygnał | Rodzaj | |||
| eDP (4 tory) | Złącze | |||||
| Szczegóły złącza: | Marka | Model | Pin Pitch | Ilość pinów | Ilość | Konfiguracja |
| I-PEX | 20525-040E-02 | 0,4 mm | 40 pinów | 1 szt | ||

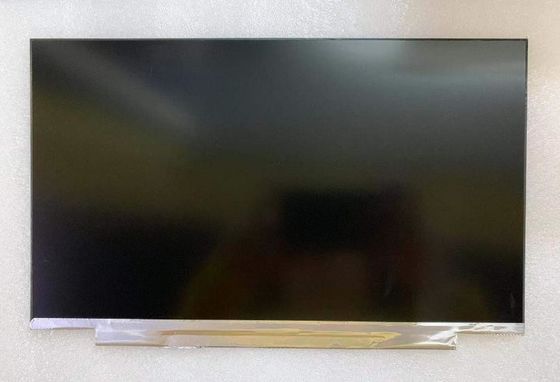

LQ116T1JW03 obsługuje wyświetlanie 2560 (RGB) × 1440(Quad-HD) o proporcjach 16: 9 (W: H), którego piksele są ułożone w pionowy pasek RGB, według obliczeń Panelook ma gęstość pikseli 252 PPI.Jeśli chodzi o szczegóły mechaniczne, ma aktywny obszar 257,28 (szer.) × 144,72 (wys.) Mm, rozmiar konturu 268 (szer.) × 166,94 (wys.) × 2,6 (gł.) Mm, z powierzchnią antyrefleksyjną (zamglenie 42%) , Twarda powłoka (3H), waga netto 152g (typ.), Kształt Slim (PCBA Flat, T≤3,2mm).Jako VA, normalnie czarny, transmisyjny produkt LCM, LQ116T1JW03 może zapewnić jasność wyświetlacza 400 cd / m² transimisyjny współczynnik kontrastu 1000: 1, 80/80/80/80 (typ.) (CR≥10) (L / R / U / D) kąt widzenia, najlepszy kierunek widzenia przy symetrii i czas odpowiedzi 25 (typ.) (Tr + Td) ms.Skala szarości lub jasność subpikseli jest określana za pomocą 8-bitowego sygnału w skali szarości dla każdego punktu, co daje paletę 16,7 mln kolorów, również z gamą kolorów 100% (sRGB).W tym produkcie zastosowano WLED jako systerm podświetlenia, który został umieszczony jako typ światła krawędziowego i ma żywotność 15 000 godzin, ze sterownikiem LED.
